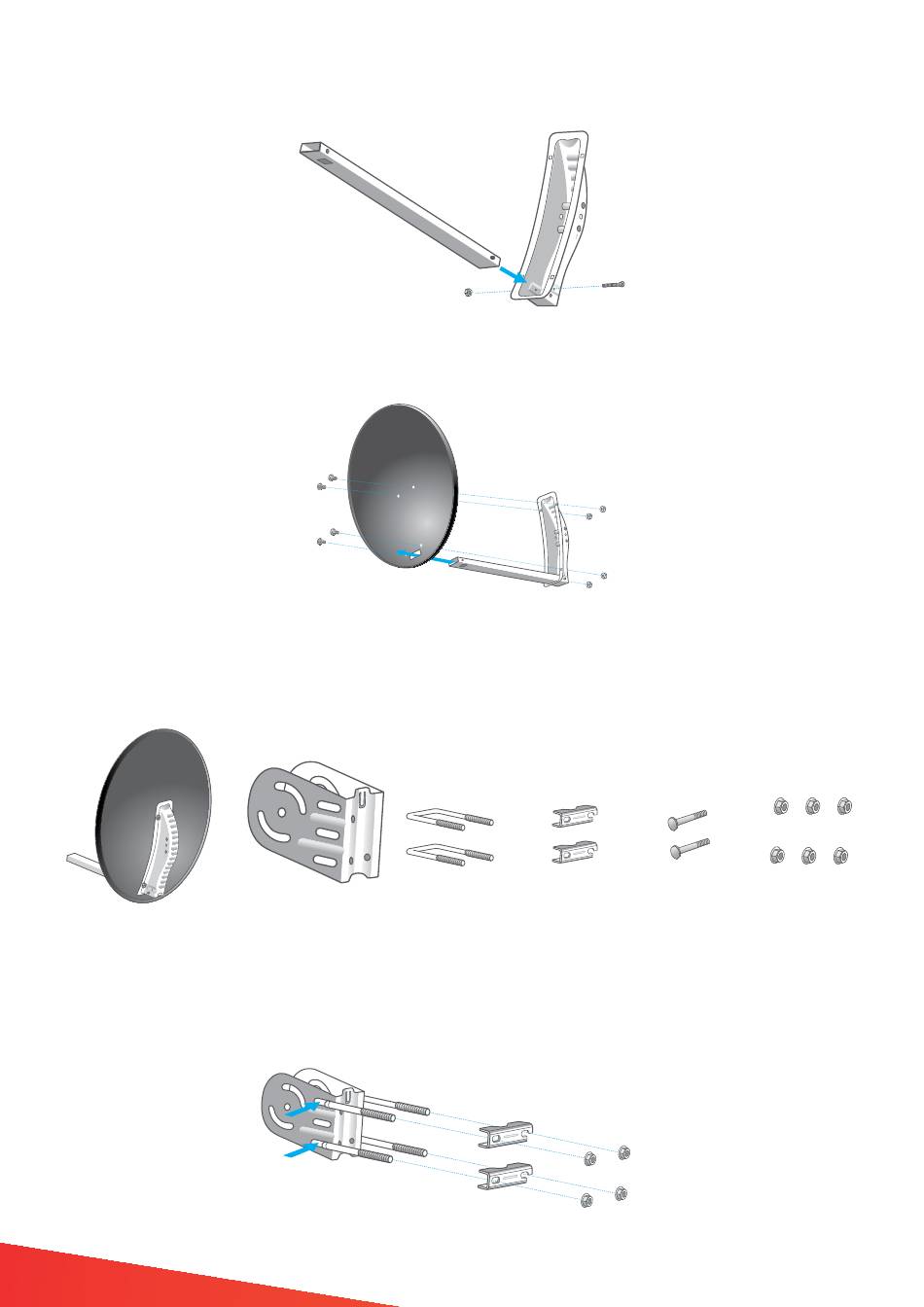

A. Bevestig de dubbele kop-houder (LNB-houder) aan het bevestigingsstuk. Let er op dat je de dubbele kop-houder er stevig in klikt.

B. Plaats de lange schroef in de daarvoor voorziene opening en schroef deze vast met de kleine moer.

C. Steek de dubbele kop-houder door de opening van de schotel.

D. Bevestig het bevestigingsstuk aan de achterzijde van de schotel met de 4 korte schroeven en de daarbij horende grote moeren.

5. MONTEER HET BEVESTIGINGSONDERDEEL VAN DE SCHOTEL

Voor deze stap heb je de volgende elementen nodig:

De gemonteerde

1x bevestigingsbeugel

2x U-beugel

2x bevestigingsklem 2x lange schroeven 6x grote moeren

schotel uit stap 4

A. Neem de U-beugels en plaats deze in de openingen aan het uiteinde van de bevestigingsbeugel.

B. Plaats nu de 2 bevestigingsklemmen op de uiteinden van de U-beugels en schroef deze tot de helft vast met de 4 moeren.
