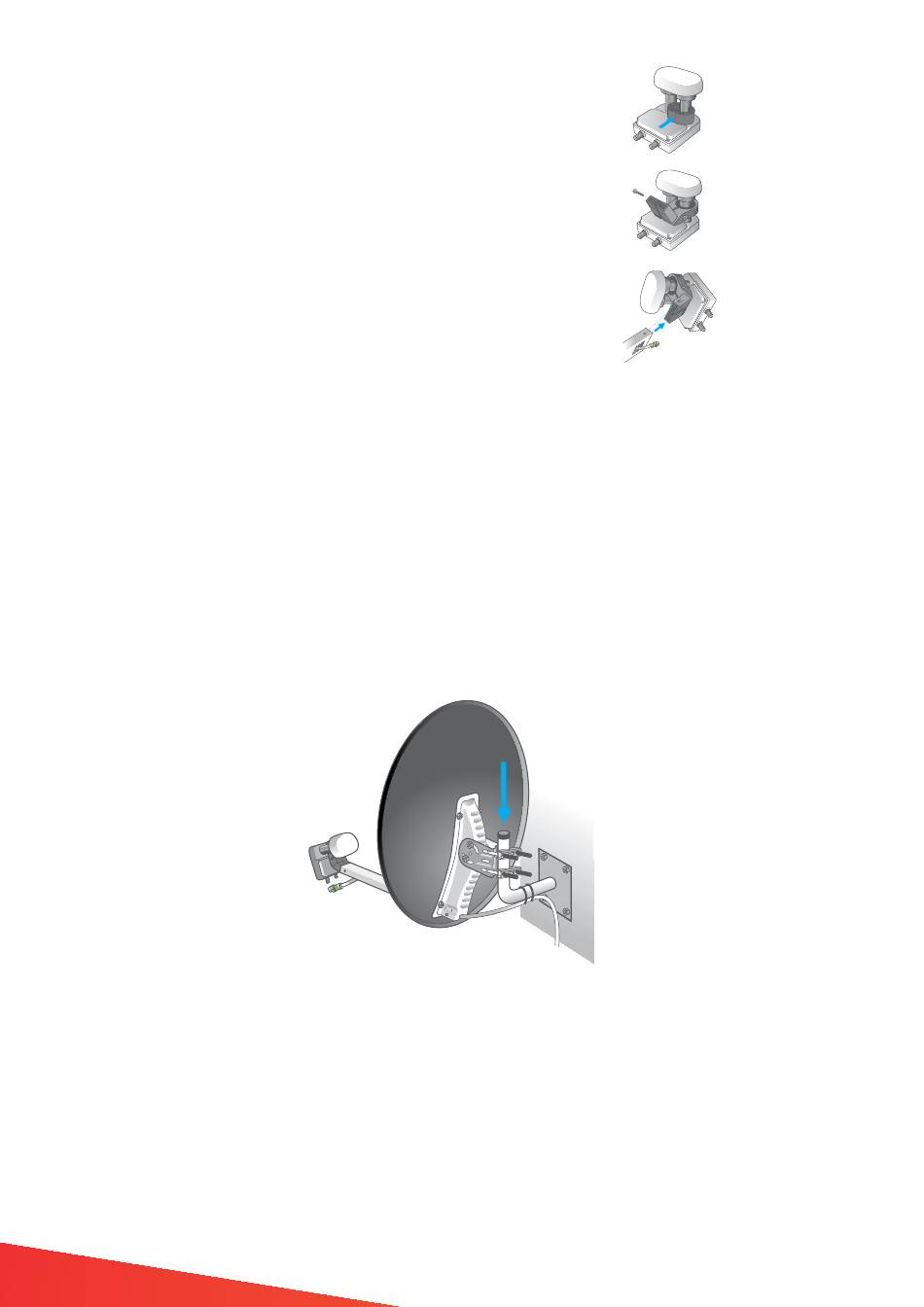

7. DE DUBBELE KOP BEVESTIGEN
A. Plaats het ronde opvulstuk (bijgeleverd bij de dubbele ontvangstkop) op de buis
gemarkeerd met "23,5" en schuif nu de bevestigingsklem van de dubbele kop over
het opvulstuk.
B. Klem nu het geheel vast met behulp van het tweede deel van de bevestigingsklem
en schroef deze vast.
C. Klik de bevestigingsklem aan de houder van de dubbele kop vast op de dubbele
kop-houder van de schotel. Schuif de dubbele kop vervolgens zo dicht mogelijk in
de richting van de schotel.
D. Zorg voor een correcte uitlijning van 11 graden van de houder van de dubbele kop.
Voor een optimale ontvangst plaats je de ontvangstkop niet horizontaal, maar een
beetje schuin (11 graden linksom, van voren op de schotel en van achteren op de
LNB gezien). Maak gebruik van de mal, op de achterpagina van deze handleiding,
om de dubbele kop in een perfecte hoek van 11 graden te plaatsen. De 19,2-zijde
van de dubbele kop moet naar beneden gedraaid zijn. 11 graden linksom is de juiste
afstelling van de kop voor Nederland. Op de laatste bladzijde van deze handleiding
vind je de waarden voor andere plaatsen in Europa.
8. DE SCHOTEL BEVESTIGEN AAN DE MUURBEUGEL
A. Schuif de schotel met de bevestigingsklem over de buis van de muurbeugel.
B. Draai de moeren losjes vast. De schotel moet draaibaar blijven.
9. DE BEKABELING TREKKEN
Verbind de kabel aan de dubbele kop door de F-connector vast te draaien. Het andere uiteinde van de kabel sluit je aan op de
interactieve HD-ontvanger (die je naast je televisietoestel plaatst). Voor het aansluiten van de ontvanger dient de kabel van buiten
naar binnen te worden getrokken. Hiervoor moet er meestal in de gevel geboord worden. Als je dit niet wilt, dan kan een tussenstuk
voor een platte coaxkabel een oplossing bieden. Dit maakt het mogelijk de kabel tussen ramen en deurspleten naar binnen te
brengen. Deze kabels zijn verkrijgbaar bij de betere Canal Digitaal-verkooppunten.
6
