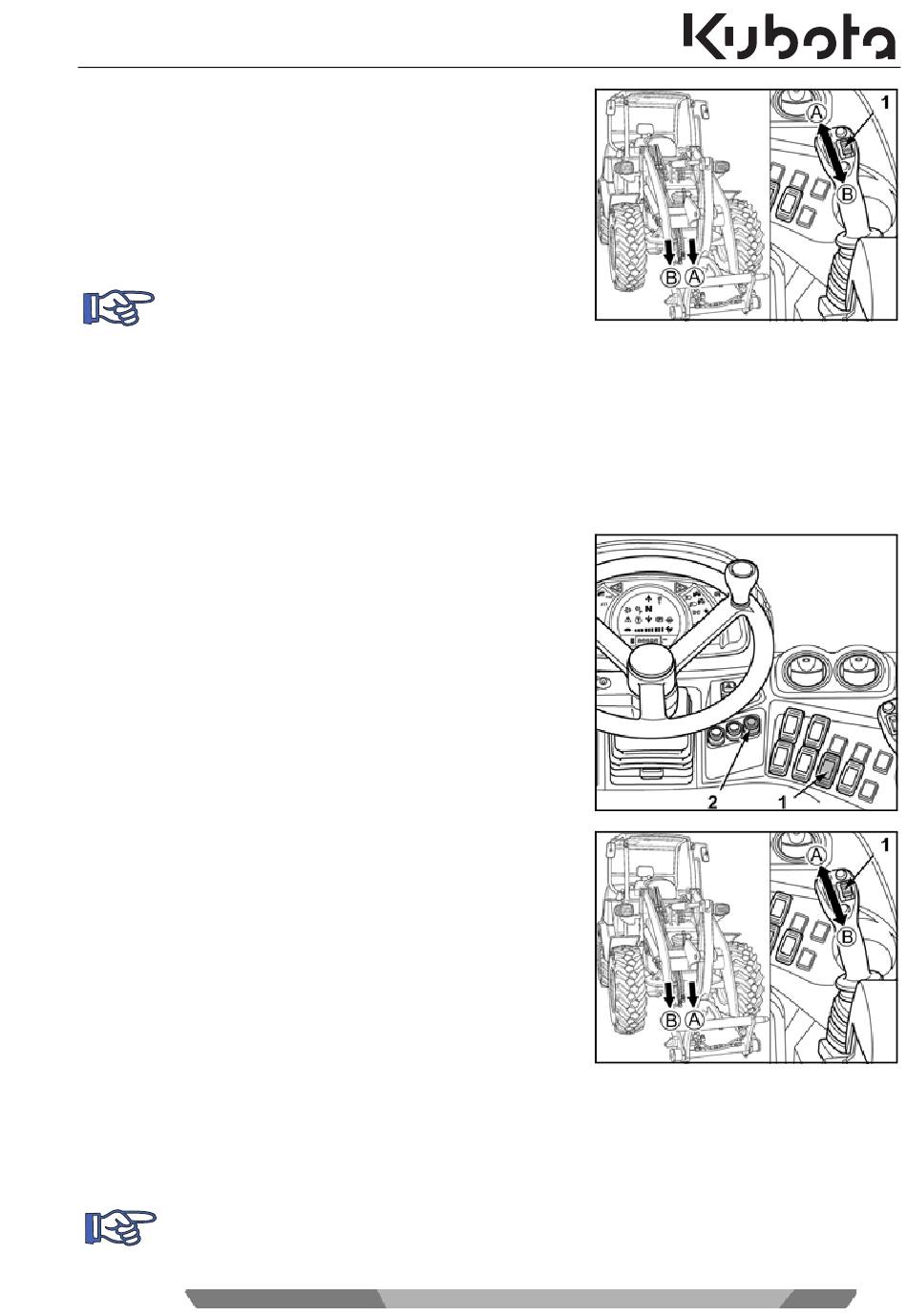

Regelaar extra circuit (1) naar voren schuiven (A).
De oliestroom gebeurt bij de linkse aansluiting voor het extra circuit
(A).
Regelaar extra circuit (1) naar achteren schuiven (B).
De oliestroom gebeurt bij de rechtse aansluiting voor het extra cir-
cuit (B.
De proportionele sturing maakt de traploze snelheids-
regeling van een hulpstuk mogelijk. Bijvoorbeeld: Als
de wipschakelaar voor de helft naar voren bewogen
wordt, dan beweegt het hulpstuk ongeveer aan halve
snelheid.
Continudrukbedrijf van de hydrauliek
Het continudrukbedrijf wordt voor het gebruik van hulpstukken ingesteld, bijv. bij een veger. Als het continudruk-
bedrijf wordt ingeschakeld, wordt aan de linkse aansluiting voor het extra circuit permanent de maximale olie-
stroom weergegeven. Het is daardoor niet nodig het hulpstuk te besturen met de hulpstukregelaar.
Extra circuit inschakelen, daarvoor op de extra-circuitschake-
laar (2) drukken.
De controlelamp extra circuit brandt.
Continudrukbedrijf inschakelen, daarvoor op de schakelaar
voor continudruk (1) drukken.
De maximale oliestroom vloeit naar de linkse aansluiting van het ex-
tra circuit (volgende afbeelding/A).
Om de continudrukschakelaar uit te schakelen, opnieuw druk-
ken of de extra-circuitregelaar (1) bedienen.
Gebruiksmodi extra circuit
De extra-circuitaansluiting is standaard op één gebruiksmodus ingesteld. Er kunnen tot vijf gebruiksmodus worden
ingesteld.
Met de extra-circuitschakelaar worden de bedrijfsinstellingen bepaald. Bij elk indrukken van de schakelaar extra
circuit verandert de gebruiksmodus één niveau.
Als de startschakelaar in de stand RUN wordt gezet, dan wordt de laatst gebruikte instelling geacti-
veerd.
R5625-8144-2
01/2018
99
