Presentatie
Wij feliciteren u met uw keuze voor een uitstekend
kwaliteitsproduct.
In deze gebruiksaanwijzing worden vier modellen
beschreven die zijn uitgerust met motoren van
Briggs & Stratton.
De Rider 11 en Rider 11 C heeft een
versnellingsbak van het "inline-type" met 5
versnellingen vooruit en één achteruit.

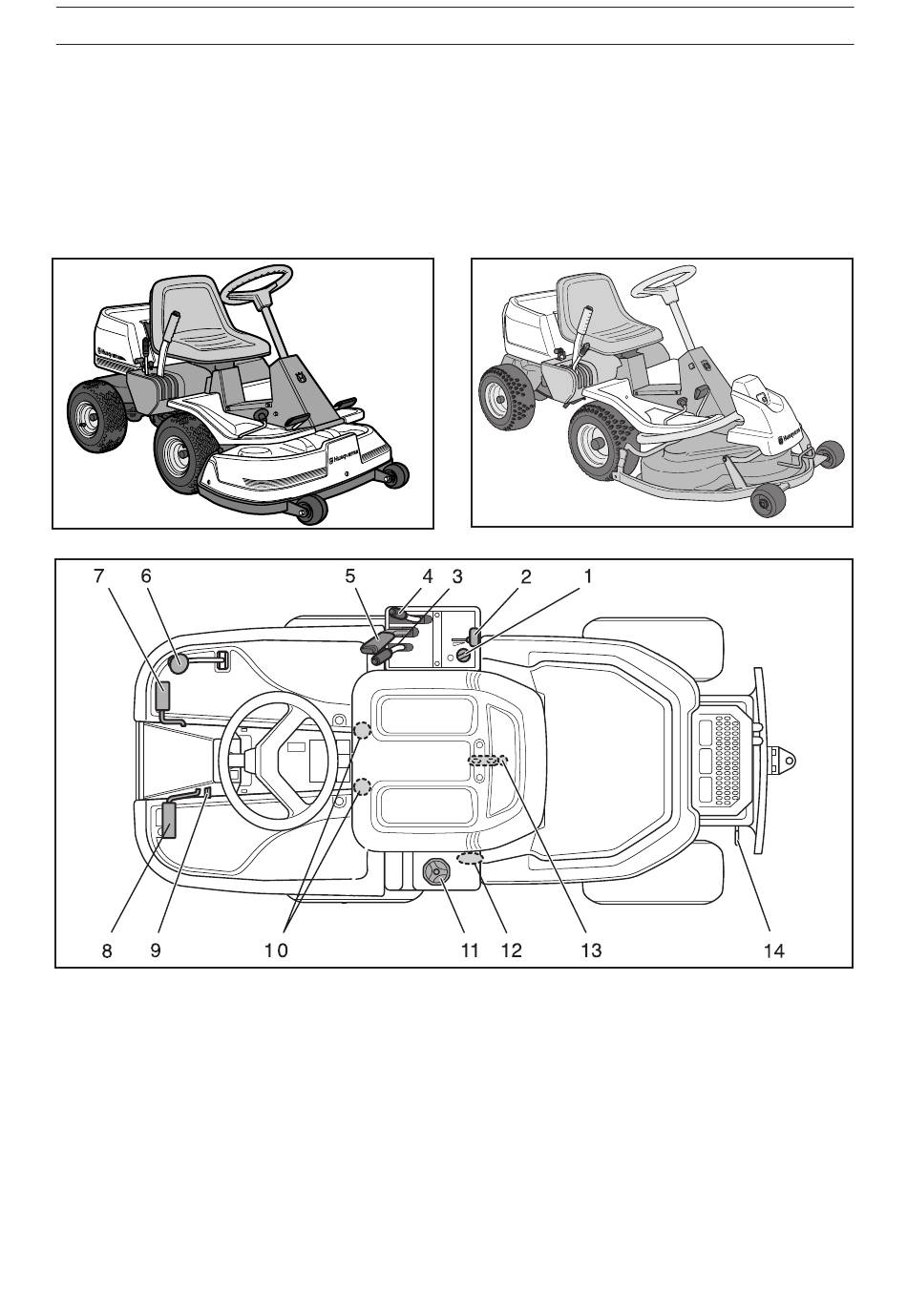

Plaats van de bedieningen
1.
Contactslot
2.
Gas/Chokehendel
3.
Versnellingshendel op de 11 en 11 C
4.
Hendel voor instelling van maaihoogte
5.
Hefhendel, maai-aggregaat
6.
Snelheidsbediening voor achteruit rijden
(alleen op de 13 C, 13 AWD en 15 C)
7.
Snelheidsregeling voor achteruit rijden op
13 C, 13 AWD en 15 C
Handrem op de 11 en 11 C
8.
Handrem op de 13 C, 13 AWD en 15 C
Koppelingspedaal op de 11 en 11 C
PRESENTATIE
Op de Rider 13 C, Rider 13 AWD en Rider 15 C
vindt de krachtoverbrenging plaats via een
hydrostatische versnellingsbak met traploze variatie
van de snelheid.
De Rider 13 AWD is voorzien van
vierwielaandrijving.
6004-001Hy
9.
Blokkeerknop voor handrem
linkerkant voor de 13 C, 13 AWD en 15 C
rechterkant voor de 11 en 11 C)
10.
Hendel voor instelling van de zitting
11.
Brandstoftankdop
12.
Hendel voor uitschakelen aandrijving van vooras,
13 AWD
13.
Motorkapslot (onder zitting)
14.
Hendel voor ontkoppeling van aandrijving
(alleen op de 13 C en 15 C)
Hendel voor uitschakelen aandrijving van achteras,
13 AWD
6021-001
6021-026
11
