Bediening - Graco Check-Mate 450 Bedieningsinstructies
Inhoudsopgave
Drukontlastingsprocedure
WAARSCHUWING
INJECTIEGEVAAR
Om te voorkomen dat het systeem per on-
geluk start of gaat spuiten, moet de systeem-
druk handmatig worden ontlast. Materiaal
dat onder hoge druk staat kan door de huid heen worden
geïnjecteerd en ernstig letsel veroorzaken. Om het risico
van ernstig letsel als gevolg van materiaalinjectie, spatten
van materiaal, of bewegende onderdelen te verminderen
moet u telkens de Drukontlastingsprocedure volgen als
u:
D gevraagd wordt de druk te ontlasten,
D stopt met spuiten/de afgifte,
D enig onderdeel in het systeem nakijkt of onderhoud
eraan pleegt,
D of spuittips/monden aanbrengt of reinigt.
1.
Zet de trekker van het pistool/de kraan op de veiligheids-
vergrendeling.
2.
Draai de ontluchtingskraan naar de pomp dicht
(G, verplicht in uw systeem).
3.
Sluit de hoofdafsluiter voor de ontluchting met de rode
hendel (V, verplicht in uw systeem). Als de pomp op
een ram is gemonteerd, zet dan het stuurventiel voor
de ram (U) op OMLAAG (DOWN). De ram zakt lang-
zaam.
4.
Haal het pistool/de kraan weer van de veiligheids-
vergrendeling af.
5.
Houd een metalen deel van het pistool/de kraan stevig
tegen de zijkant van een geaarde metalen opvangbak
en druk de trekker van het pistool/de kraan in om de
druk te ontlasten.
6.
Zet het pistool/de kraan weer op de veiligheids-
vergrendeling.
7.
Draai de aftapkraan open (vereist in uw systeem)
en zorg dat u een opvangbak klaar heeft staan om
het afgetapte materiaal op te vangen.
8.
Laat de aftapkraan open staan, totdat u het spuit-/
afgiftesysteem weer gaat gebruiken.
Als u vermoedt dat de spuittip/mond of de slang volledig
verstopt zit of dat de druk niet volledig ontlast is nadat
u de bovenstaande stappen heeft gevolgd, draai dan
de borgmoer van de mondstukbeschermer of de eind-
koppeling vande slang heel langzaam los en ontlast zo
de druk geleidelijk; draai vervolgens de moer of de kop-
peling helemaal los. U kunt nu de tip of de slang reinigen.
Bediening

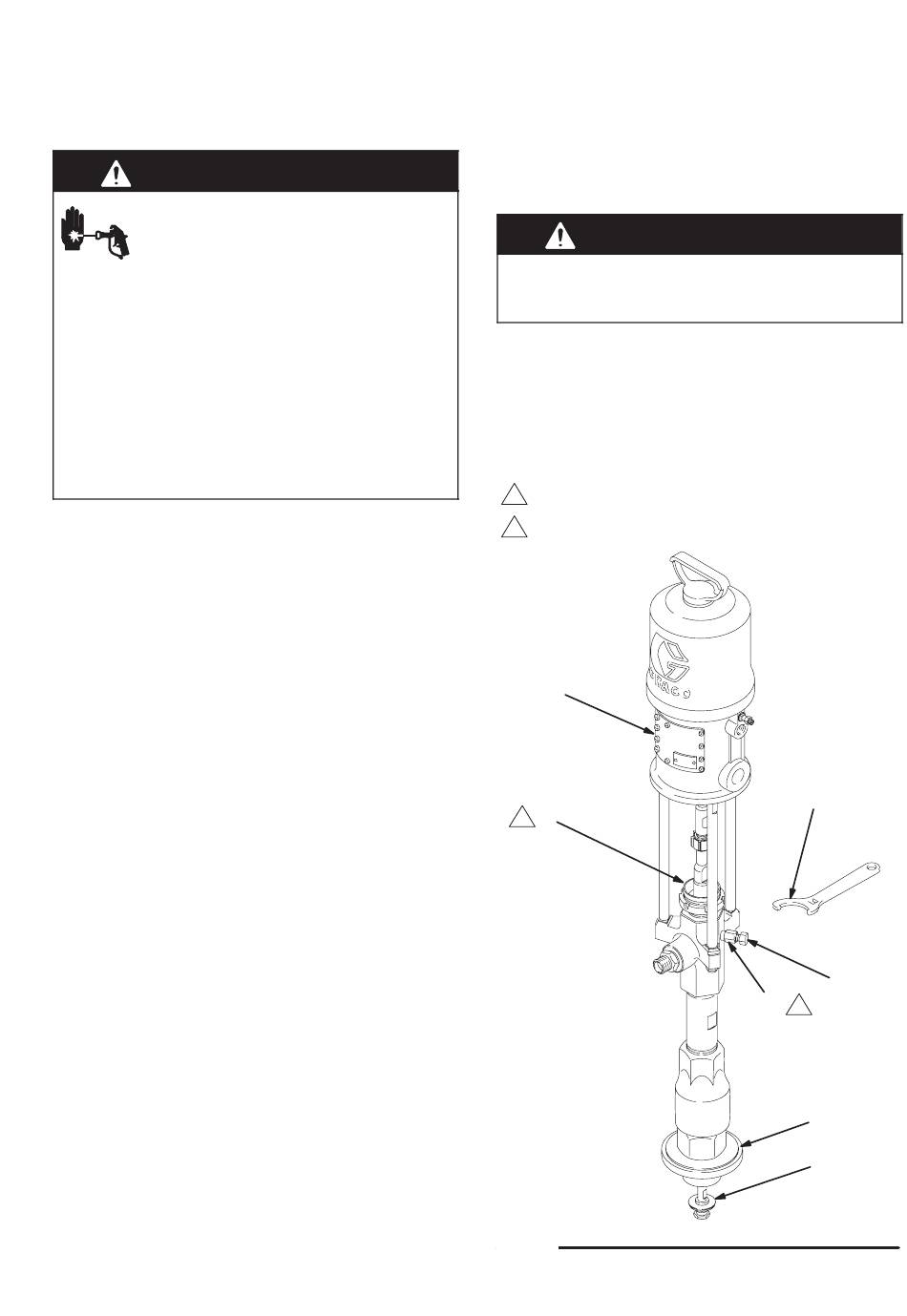

Pakkingmoer/reservoir
Vul vóór het gebruik de pakkingmoer (2) voor 1/3 met Graco
Throat Seal Liquid (TSL) of een gelijkwaardig oplosmiddel.
Zie Afb. 3.
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure links volgen.
De pakkingmoer is in de fabriek al vastgedraaid en klaar voor
gebruik. Als de moer losraakt en lekkage optreedt aan de
halspakkingen, ontlast dan de druk, en draai de moer vast tot
45–53 N.m met behulp van de meegeleverde sleutel (110).
Doe dit steeds als het nodig blijkt. Draai de pakkingmoer niet
te vast.
1
Het ontluchtingsgat moet omlaag gericht zijn
2
Aandraaien tot 45–53 N.m.
AA
2
2
Afb. 3
WAARSCHUWING
.
110
35
43
1
23
25
0423A
308017
9
