OPMERKING
Meer technische specificaties van de verschillende
aansluitingen staan vermeld op de binnenzijde van de
binnenunit.
7
Installatie
7.1
Overzicht: Installatie
Dit hoofdstuk beschrijft wat u ter plaatse moet doen en kennen om
het systeem te installeren.
Typische werkstroom
De installatie omvat typisch de volgende stappen:
1
De binnenunit monteren.
2
De pekelleidingen aansluiten.
3
De waterleidingen aansluiten.
4
De elektrische bedrading aansluiten.
5
De binneninstallatie afwerken.
7.2
De units openen
7.2.1
Over het openen van de units
Soms moet u de unit openen. Voorbeeld:
▪ Wanneer u de elektrische bedrading moet aansluiten
▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
7.2.2

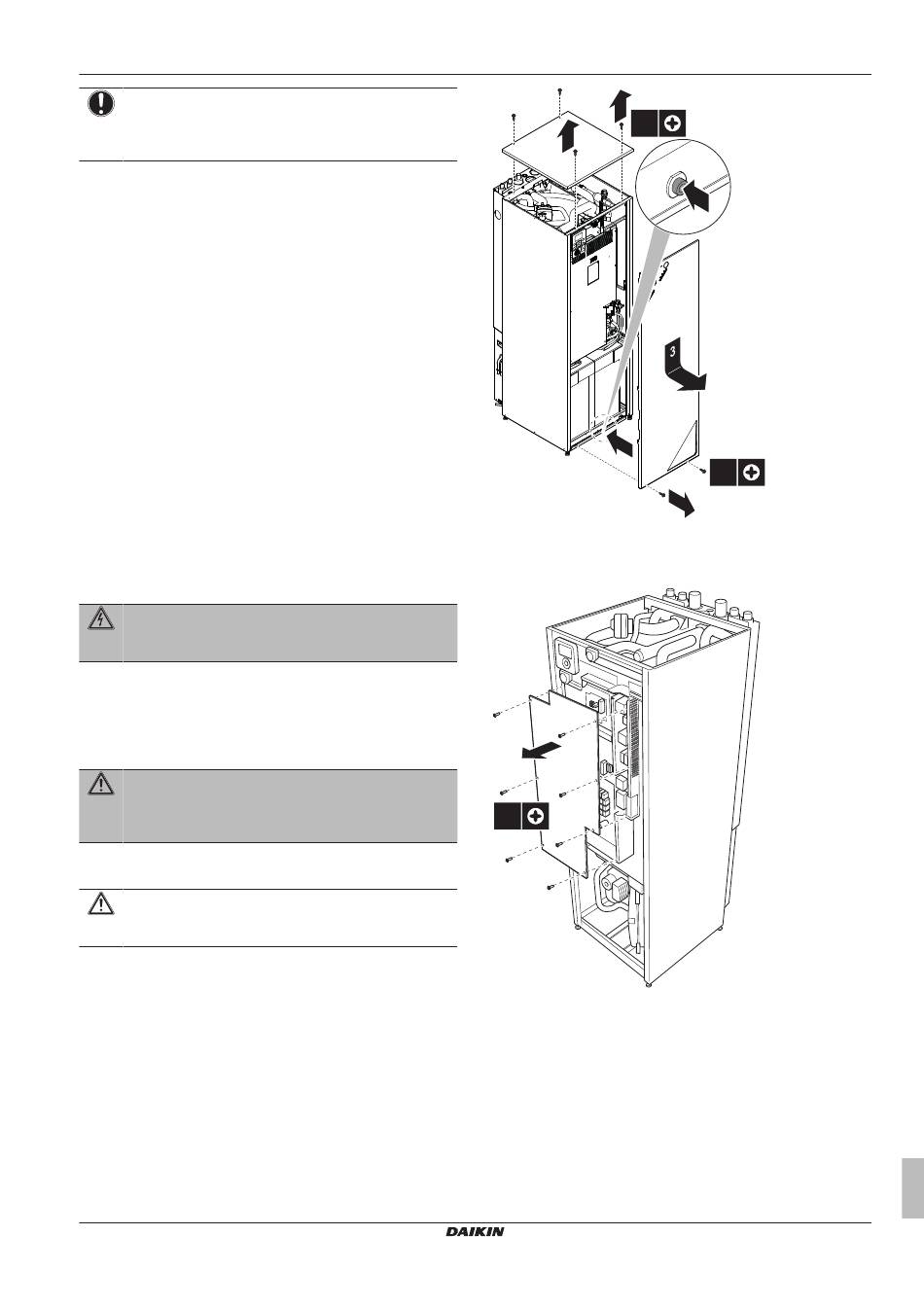

De binnenunit openen
1 Schroef de schroeven los van de bodem van de unit en
verwijder ze.
2 Druk op de knop onderaan de voorplaat.
WAARSCHUWING: Scherpe randen
Neem de voorplaat vast aan het bovenste gedeelte in
plaats van het onderste. Let op voor uw vingers want het
onderste gedeelte van de voorplaat heeft scherpe randen.
3 Schuif het voorpaneel van de unit naar beneden en neem het
weg.
VOORZICHTIG
Het frontpaneel is zwaar. Wees voorzichtig dat u zich de
vingers NIET knelt wanneer u de unit opent of sluit.
4 Schroef de 4 schroeven los die het bovenpaneel bevestigen en
verwijder ze.
5 Verwijder het bovenpaneel van de unit.
EGSQH10S18AA9W
Daikin Altherma geothermische warmtepomp
4P351748-1C – 2015.10
4
4×
5
2
7.2.3
Het deksel van de schakelkast van de
binnenunit openen
7×
7.3
De binnenunit monteren
7.3.1
Over het monteren van de binnenunit
Wanneer
U moet de binnenunit monteren vooraleer u de pekel- en
waterleidingen kunt aansluiten.
Typische werkstroom
De binnenunit monteren omvat typisch de volgende stappen:
1
De binnenunit installeren.
Uitgebreide handleiding voor de installateur
7 Installatie
2
2×
1
25
