7 Installatie
a
a

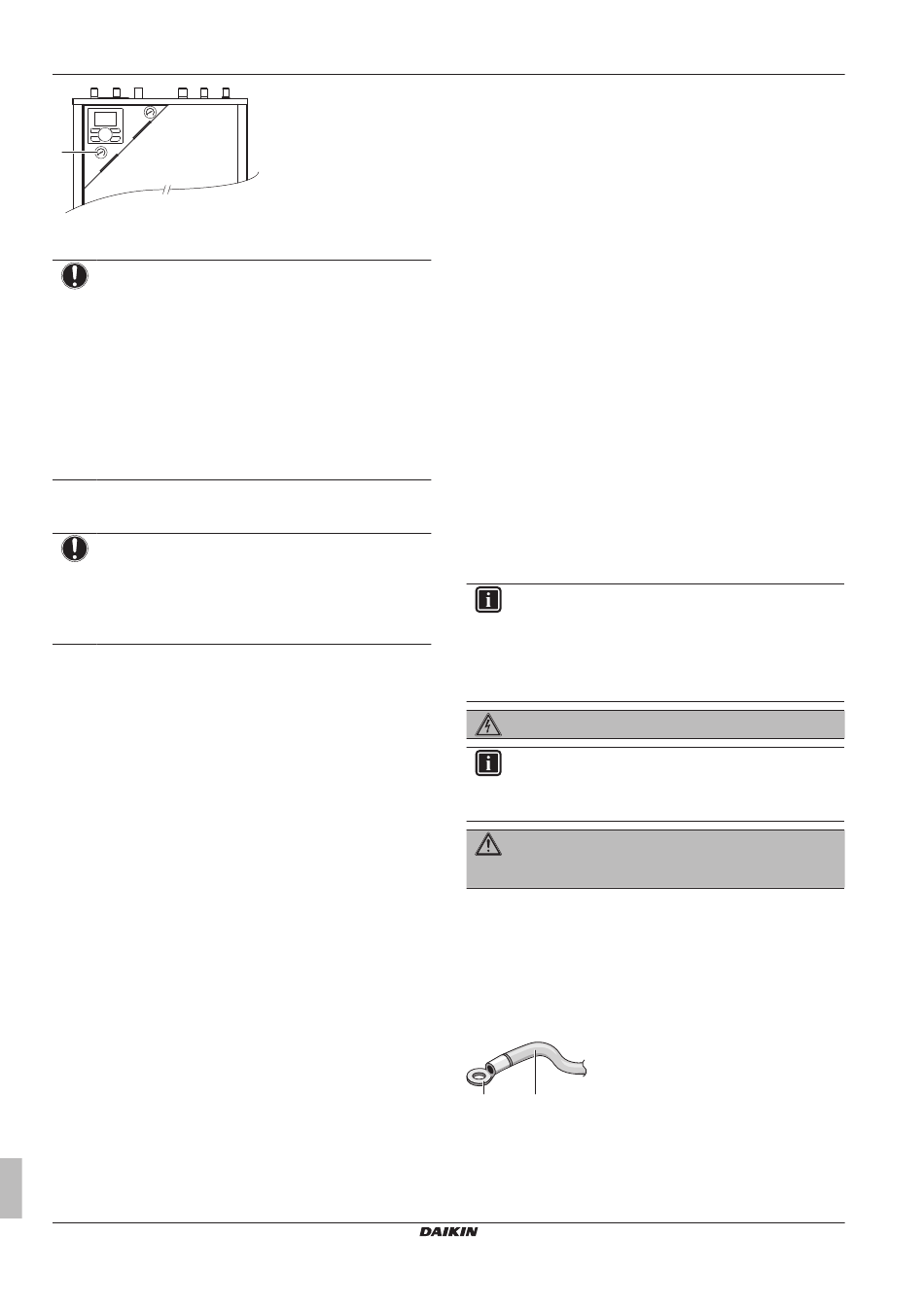

Watermanometer
5 Ontlucht het watercircuit zoveel als mogelijk.
OPMERKING
▪ De aanwezigheid van lucht in het watercircuit kan de
back-upverwarming slecht doen werken. Tijdens het
vullen kan wellicht niet alle lucht uit het circuit worden
verwijderd. De resterende lucht zal tijdens de eerste
uren in bedrijf van het systeem via de automatische
ontluchtingsventielen verwijderd worden. Achteraf kan
het nodig zijn extra water te moeten bijvullen.
▪ Om het systeem te ontluchten, gebruik de speciale
functie
zoals
"9 Inbedrijfstelling" op
principe gebruikt worden om de warmtewisselaar van
de tank voor warm tapwater te ontluchten.
6 Sluit de vulkraan.
7 Koppel de watertoevoerslang los van de vulkraan.
OPMERKING
De waterdruk op de manometer varieert volgens de
watertemperatuur
(hogere
watertemperatuur).
De waterdruk moet echter steeds groter dan 1 bar zijn om
te voorkomen dat lucht in het circuit zou binnendringen.
7.5.8
De tank voor warm tapwater vullen
1 Open om beurt elke warmwaterkraan om de leidingen van het
systeem te ontluchten.
2 Open de toevoerkraan van het koud water.
3 Sluit alle waterkranen nadat alle lucht uit de leidingen is
verwijderd.
4 Controleer op waterlekkages.
5 Bedien
handmatig
overdrukveiligheidsklep om zeker te zijn dat het water
ongehinderd doorheen de afvoerleiding kan vloeien.
7.5.9
De waterleidingen isoleren
Alle leidingen in het hele watercircuit MOETEN worden geïsoleerd
om verminderde verwarmingscapaciteit te voorkomen.
7.6
De elektrische bedrading
aansluiten
7.6.1
Over het aansluiten van de elektrische
bedrading
Vooraleer de elektrische bedrading aan te sluiten
Controleer of de pekel- en waterleidingen zijn aangesloten.
Uitgebreide handleiding voor de installateur
30
beschreven
in
hoofdstuk
pagina 60. Deze functie moet in
druk
bij
hogere
de
ter
plaatse
geplaatste
Typische werkstroom
De elektrische bedrading aansluiten omvat typisch de volgende
stappen:
1
Controleren of het systeem van elektrische voeding voldoet aan
de elektrische specificaties van de warmtepomp.
2
De elektrische bedrading op de binnenunit aansluiten.
3
De primaire elektrische voeding aansluiten.
4
De afstandstemperatuursensor aansluiten.
5
De gebruikersinterface aansluiten.
6
De afsluiters aansluiten.
7
De elektriciteitsmeters aansluiten.
8
De pomp voor warm tapwater aansluiten.
9
De alarmuitgang aansluiten.
10 De AAN/UIT-uitgang van de ruimteverwarming aansluiten.
11 De omschakeling naar een externe warmtebron aansluiten.
12 De digitale ingangen van het energieverbruik aansluiten.
7.6.2
Over het voldoen aan de normen inzake
elektriciteit
De apparatuur voldoet een de norm EN/IEC 61000-3-12 (Europese/
internationale technische norm die de grenzen vastlegt inzake
harmonische stromen geproduceerd door apparatuur aangesloten
op openbare laagspanningssystemen met een ingangsstroom >16 A
en ≤75 A per fase).
7.6.3
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
INFORMATIE
Voor meer informatie over de legende en de plaats waar
het bedradingsschema van de unit gevonden kan worden,
zie hoofdstuk "Technische gegevens".
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.6.4
Richtlijnen bij het aansluiten van
elektrische bedrading
Denk aan de volgende punten:
▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Glijd het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
Daikin Altherma geothermische warmtepomp
meeraderige
kabel
als
EGSQH10S18AA9W
4P351748-1C – 2015.10
