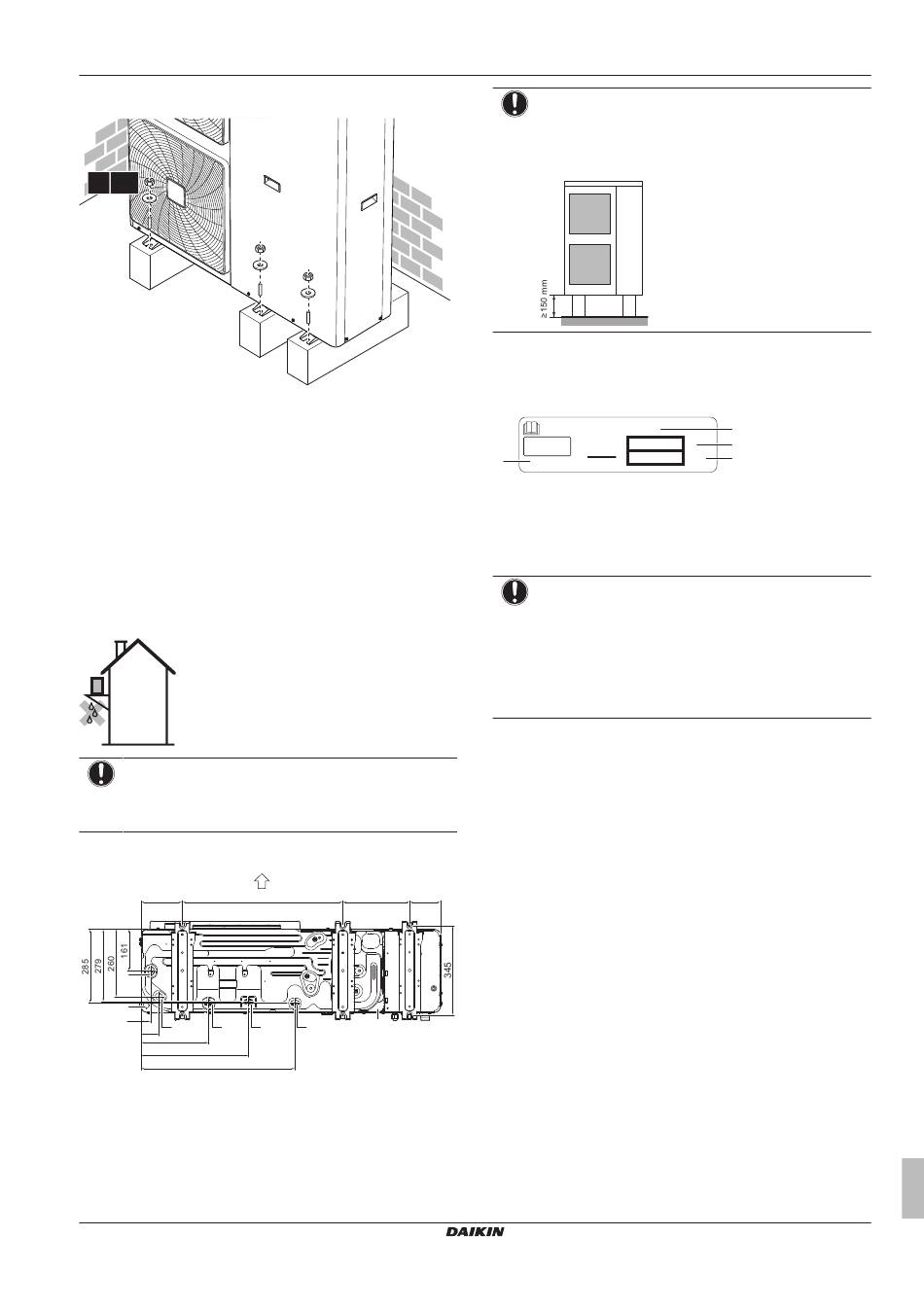

7.3.4

De buitenunit installeren

6× M12
7.3.5

Afvoer voorzien

▪ Controleer of het condenswater goed kan worden afgevoerd.
▪ Plaats de unit op een sokkel om een goede afvoer te hebben,
zodat ijs zich niet kan ophopen.
▪ Voorzie een waterafvoerkanaal rond de fundering om overtollig
water rond de unit af te voeren.
▪ Vermijd dat het afgevoerd water over het voetpad vloeit zodat het
voetpad NIET glad wordt bij vriestemperaturen.
▪ Indien u de unit op een frame installeert, plaats dan een
waterdichte plaat op maximum 150 mm van de onderkant van de
unit om te verhinderen dat water in de unit kan binnendringen en
afgevoerd water zou druppelen (zie de volgende afbeelding).
OPMERKING
Neem de gepaste maatregelen om te voorkomen dat het
afgevoerde condensaat NIET kan bevriezen als de unit in
een koud klimaat is geïnstalleerd.
Afvoergaten (afmetingen in mm)
160
D
E
38
D
D
71
262
416
595
A
Uitblaaszijde
B
Afstand tussen verankeringspunten
C
Onderkant frame
D
Afvoergaten
E
Uitduwgat voor sneeuw
EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W
Daikin Altherma – Lage-temperatuur-Split
4P556075-1 – 2019.02
A
620
261.5
119
B
D
D
C
OPMERKING
Als de afvoeropeningen van de buitenunit geblokkeerd
worden door een installatiebasis of het oppervlak van de
vloer, moet u de unit hoger plaatsen zodat er een vrije
ruimte van meer dan 150 mm onder de buitenunit ontstaat.
7.3.6
De label voor fluorhoudende
broeikasgassen bevestigen
1 Vul het label als volgt in:
Contains fluorinated greenhouse gases
RXXX
GWP × kg
d
=
GWP: XXX
1000
a
Indien bij de unit een meertalig label voor gefluoreerde
broeikasgassen wordt geleverd (zie accessoires), haalt u
de juiste taal eraf en plakt u het bovenop a.
b
Totale hoeveelheid koelmiddelvulling
c
Hoeveelheid gefluoreerde broeikasgassen van de totale
koelmiddelvulling uitgedrukt in ton CO
d
GWP = aardopwarmingsvermogen
OPMERKING
De geldende wetgeving met betrekking tot gefluoreerde
broeikasgassen vereist dat de koelmiddelvulling van de
unit wordt aangegeven zowel in gewicht als in CO
equivalent.
Formula om de hoeveelheid in CO
berekenen:
GWP-waarde
koelmiddelvulling [in kg] / 1000
2 Bevestig het label op de binnenkant van de buitenunit naast de
gas- en vloeistofafsluiters.
7.3.7
Ervoor zorgen dat de buitenunit niet kan
omvallen
Voer de volgende stap uit als de unit wordt geïnstalleerd op een
plaats waar ze aan sterke winden is blootgesteld:
1 Maak 2  kabels klaar zoals getoond op de volgende afbeelding
(ter plaatse te voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat
de kabels de verf niet kunnen beschadigen (lokaal te voorzien).
4 Maak de uiteinden van de kabels vast en draai ze vast.
Uitgebreide handleiding voor de installateur
7 Installatie
a
b
kg
c
tCO
eq
2
-equivalent.
2
2
-equivalent te
2
koelmiddel
×
totale
27
-
