Waterleidingen buiten
Voor leidingen in open lucht is het aangeraden de isolatiedikte als
minimum te gebruiken zoals aangegeven in de onderstaande tabel
(met λ=0,039 W/mK).
Leidinglengte (m)
<20
20~30
30~40
40~50
In andere gevallen kan de minimale isolatiedikte bepaald worden
met behulp van het Hydronic Piping Calculation-gereedschap.
Het Hydronic Piping Calculation-gereedschap berekent ook de
maximale hydronische-leidinglengte vanaf de binnenunit tot de
buitenunit op basis van de afgeverdrukval of andersom.
Het Hydronic Piping Calculation-gereedschap maakt deel uit van de
Heating
Solutions
Navigator
professional.standbyme.daikin.eu.
Neem contact op met uw dealer als u geen toegang heeft tot
Heating Solutions Navigator.
Deze aanbeveling zorgt dat de unit goed werkt, maar lokale
regelgevingen kunnen echter verschillen en dienen te worden
gevolgd.
7.6
De elektrische bedrading
aansluiten
7.6.1
Over het aansluiten van de elektrische
bedrading
Vooraleer de elektrische bedrading aan te sluiten
Controleer of de waterleiding is aangesloten.
Typische werkstroom
De elektrische bedrading aansluiten bestaat doorgaans uit de
volgende stappen:
1
Controleer of het systeem van elektrische voeding voldoet aan
de elektrische specificaties van de warmtepomp.
2
De elektrische bedrading op de buitenunit aansluiten.
3
De elektrische bedrading op de binnenunit aansluiten.
4
De primaire elektrische voeding aansluiten.
5
De voeding van de back-upverwarming aansluiten.
6
De afsluiters aansluiten.
7
De elektriciteitsmeters aansluiten.
8
De pomp voor warm tapwater aansluiten.
9
De alarmuitgang aansluiten.
10 De AAN/UIT-uitgang van de ruimteverwarming aansluiten.
11 De omschakeling naar een externe warmtebron aansluiten.
12 De digitale ingangen van het energieverbruik aansluiten.
13 De veiligheidsthermostaat aansluiten.
7.6.2
Over het voldoen aan de normen inzake
elektriciteit
De apparatuur voldoet een de norm EN/IEC 61000-3-12 (Europese/
internationale technische norm die de grenzen vastlegt inzake
harmonische stromen geproduceerd door apparatuur aangesloten
op openbare laagspanningssystemen met een ingangsstroom >16 A
en ≤75 A per fase).
Alleen voor de back-upverwarming van de binnenunit
Zie
"7.6.9 De voeding van de back-upverwarming aansluiten" op
pagina 36.
EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W
Daikin Altherma – Lage-temperatuur-Split
4P556075-1 – 2019.02
Minimale isolatiedikte (mm)
19
32
40
50
die
bereikbaar
is
via
https://
7.6.3
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.6.4
Richtlijnen voor het aansluiten van de
elektrische bedrading
Denk aan de volgende punten:

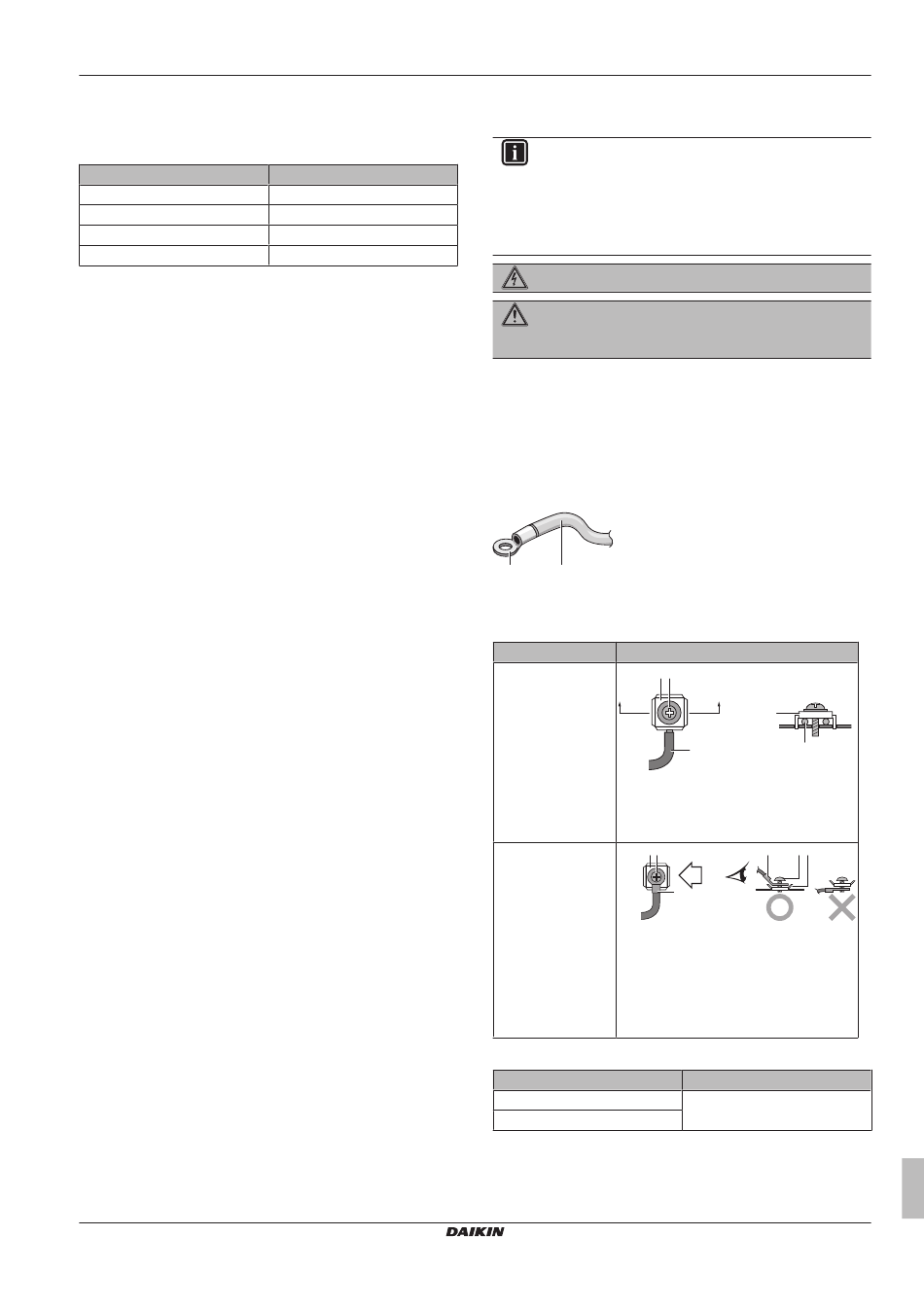

▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Schuif het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
Draadtype
c b
Éénaderige draad
A
a Éénaderige draad met open lus
b Schroef
c Platte sluitring
c b
Gevlochten geleider
met rond oog
a Klem
b Schroef
c Platte sluitring
O Toegelaten
X NIET toegelaten
Aanhaalmomenten
Item
M4 (X1M)
M4 (aarding)
Uitgebreide handleiding voor de installateur
7 Installatie
meeraderige
kabel
als
Methode
AA´
A´
c
a
a
a
b
c
B
B
a
Aanhaalmoment (N•m)
1,2~1,5
33
