2. Inbouw van de regelaar
De regelaar is een paneelinbouwinstrument met frontmaten 96 x 96 mm. Voor de montage
moeten de volgende stappen worden genomen:
1.
paneeluitsparing van 92+0,8 x 92+0,8 mm maken.
2.
Industriële regelaar van voren in de paneeluitsparing schuiven.
3.
De twee meegeleverde bevestigingsklemmen ofwel links en rechts of boven en onder in de
daarvoor bedoelde uitsparingen in de behuizing plaatsen (zie figuur 1).
4.
Draadstangen met een schroevedraaier in de richting van het paneel verdraaien, zodat
de behuizing met zijn frontraam tegen het paneel wordt geklemd.
96(3.78)

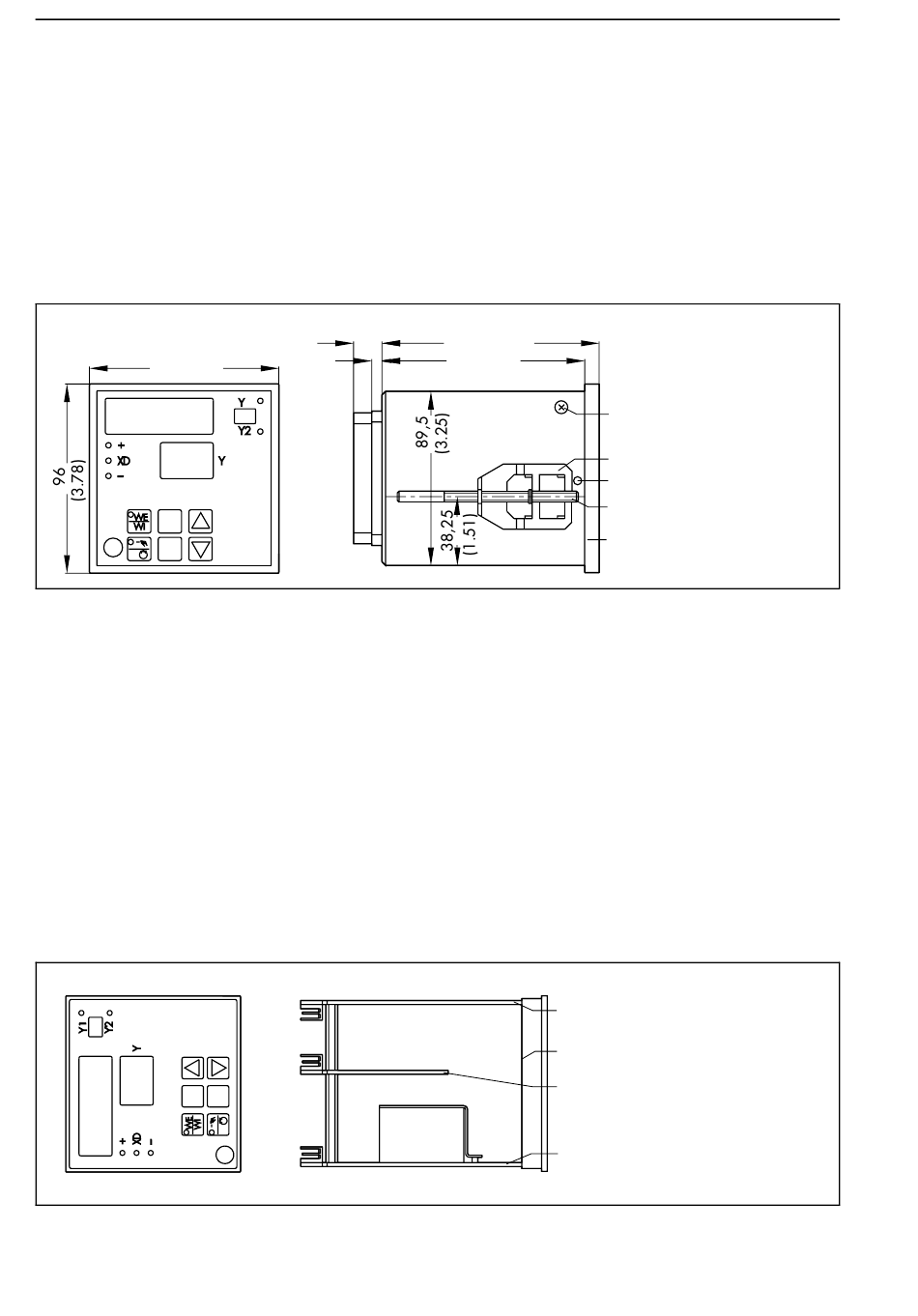

Fig. 1 ⋅ Afmetingen behuizing
2.1.Openen van de behuizing
Voor het vervangen van de zekering en voor het wijzigen van de instelling van de jumpers resp.
soldeerbruggen (zie par. 2.2. ... 2.4.) moet de behuizing als volgt worden geopend:
1.
Aansluitklemmen lostrekken, draadstangen losmaken en bevestigingsklemmen wegne-
men, industriële regelaar uit het paneel trekken en frontraam wegdrukken.
2.
De twee bouten aan de zijkant uitdraaien en de twee transparante nippels aan de zijkant
met een passende schroevedraaier naar beneden in de richting van het front drukken.
3.
Regelaardeel na een lichte klap op de aansluitstrook naar voren toe uittrekken.
4.
Gewenste verandering uitvoeren (zie par. 2.2. ... 2.4.)
5.
Aansluitend het regeldeel weer inschuiven, de twee bouten vastdraaien en frontraam
monteren en zoals beschreven in par. 2. punt 2 t/m 4 verder gaan.
Fig. 2 ⋅ positie van de printkaarten in het regeldeel
6
(0.65)
16,5
7
(0.28)
1
119(4.68)
112(4.41)
1
2
3
4
5
1
2
3
4
Inbouw van de regelaar
1 bout
2 bevestigings-
klemmen
3 nippel
4 draad-
stangen
5 Frontraam
Regeldeel
1 I/O-kaart
2 Aanwijs- en
processorprintplaat
3 interface-
printplaat
4 voedingsprintplaat
