Controleer of de netspanning overeenkomt met de spanning die wordt genoemd in de typetabel.
Verbind de netspannings- en besturingskabels volgens het aansluitschema.
De netaansluitingen L1, L2, L3 en PE zijn te vinden onder het deksel aan de kant van de aandrijving.
Voor de aansluiting is een kabel met 3 aders nodig, met een aderdoorsnede van minimaal 2,5 mm².
Druk na het aansluiten op de hijsknop. Als de last naar beneden zakt, verwissel dan de kabeladers Z1
en Z2. (Vóór verwisseling de installatie stroomvrij maken!)
Indien de besturing is uitgerust met een noodschakelaar volgens deel 32 van DIN EN 60204, dan is
de drukknop hiervan te vinden op het bedieningspaneel. Het in werking stellen van de
noodschakelaar geldt niet als vervanging van de uitschakeling van de installatie met behulp van de
hoofdschakelaar volgens de voorschriften, na het beëindigen van de werkzaamheden.

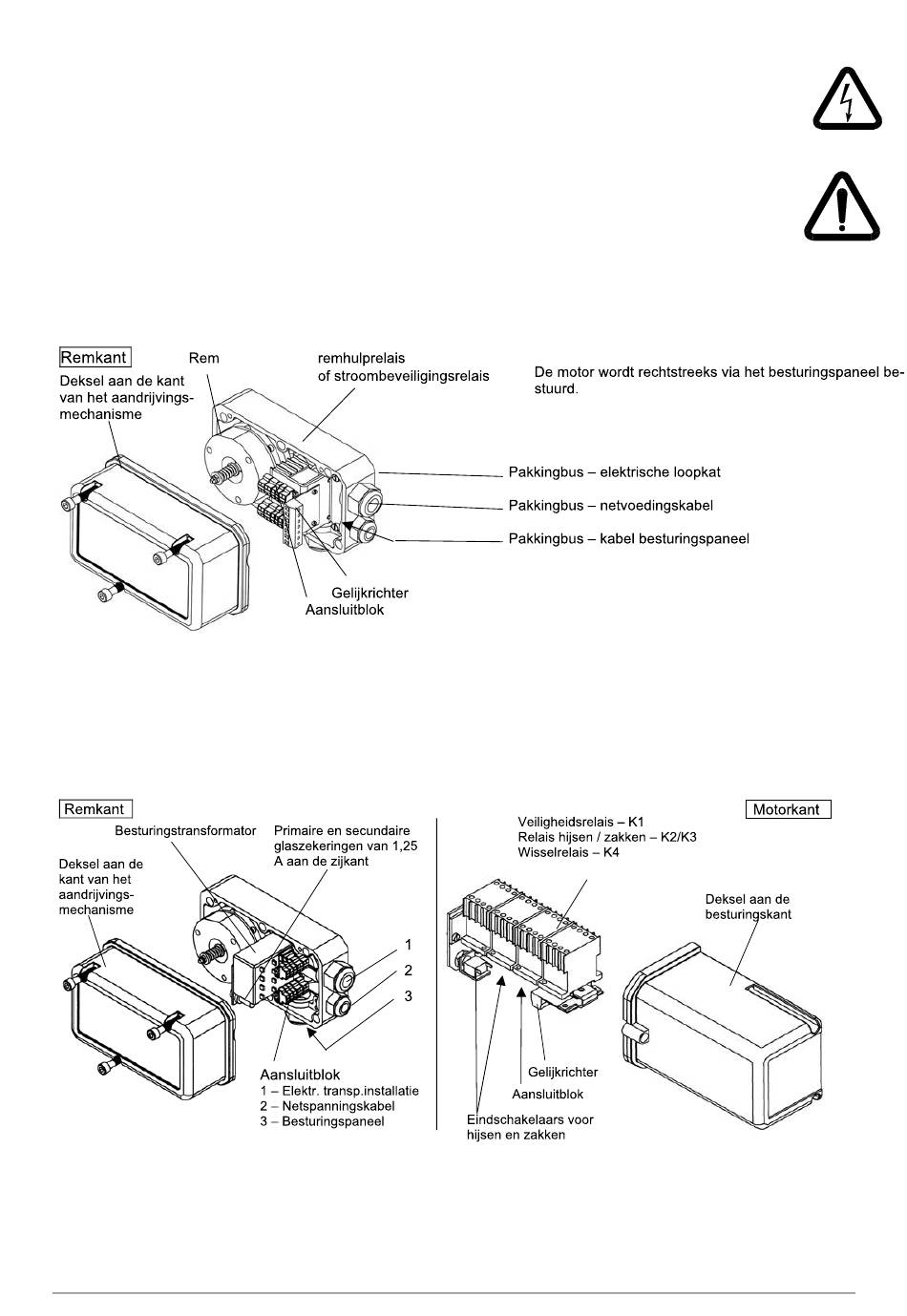

3.2.1.1 Rechtstreekse besturing
Afbeelding 14: Rechtstreekse besturing
Aansluiting met minimale spanning
3.2.1.2
(aansluiting met veiligheidsrelais van 24 V)
Deze aansluiting is als optie te bestellen. De aansluitrelais zijn te vinden op een eenvoudig
bereikbare plaats, onder de besturingsplaat naast de hijsmotor. Op deze console zijn tevens de
eindschakelaars van de elektrische kettingtakel te vinden – zie de aansluittekening en de
mechanische bouwschets.
Afb. 17
De besturing geschiedt in de stuurstroomkring die door een besturingstransformator van 24 V
spanning wordt voorzien. Andere besturingsspanningen zijn op verzoek te leveren. Indien de
besturing is uitgerust met een noodschakelaar volgens deel 32 van DIN EN 60 204, dan is het relais
om deze in werking te stellen te vinden onder het deksel aan de kant van het
aandrijvingsmechanisme (aansluiting) en de drukknop op het besturingspaneel.
