Draai de moeren van de ophangpennen met een druksleutel vast.
Tabel 7: Aandraaimoment

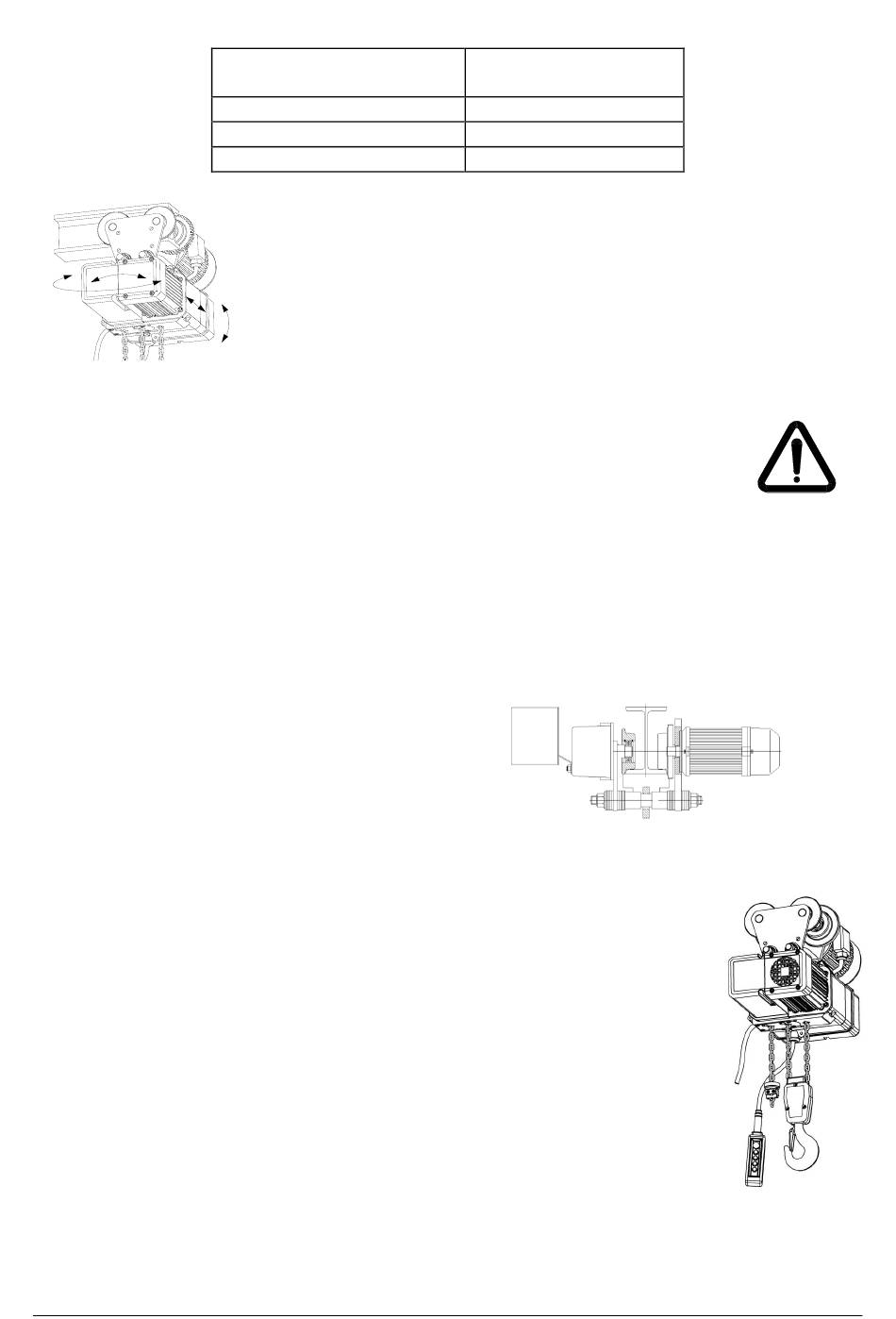

Afbeelding 17: Bewegingsvrijheid tussen de kettingtakel en de loopkat.
Een ophangplaat hoort bij een bepaald type kettingtakel en de gebruikte
Let
loopkat (rails voetbreedte).
op !
Bij het achteraf aanbrengen van een loopkat aan de kettingtakel, moet op
basis van tabel 8 of 9 de juiste ophangplaat worden geselecteerd!
4.1.3 De montage van de loopkat met één pen
De ophangpen dient dusdanig aan de zijkant van de loopkat bevestigd te worden dat er tussen de buitenkant
van de transportwielen en de railrand een opening overblijft van één à twee millimeter. Het instellen van de
breedte van de loopkat geschiedt met het symmetrisch aanbrengen van de afstandsbussen.
Draai de moer van de ophangpen met een druksleutel vast. Zorg ervoor dat de afstandsbussen niet klem
komen te zitten! De juiste aandraaikracht staat vermeld in tabel 7.
4.2 Compensatie van het gewicht van
loopkatten
Bij loopkatten die vanwege de smalle voetbreedte van de
rails en het gewicht van een transportmotor de neiging
hebben over te hellen, zijn steunrollers nodig.
4.3 Elektrische aansluiting van loopkatten
Rechtstreekse besturing
De fabrikant levert bij de elektrische loopkat een kabel met een lengte van ongeveer 0,5
m, waarvan de draden voor de aansluiting met de elektrische kettingtakel van
aanduidingen en adereinden zijn voorzien. Het aansluitblok is te vinden onder de
aandrijvingsplaat van de kettingtakel. De aansluiting dient te geschieden volgens de
elektrische tekening.
Op het besturingspaneel zijn de drukknoppen te vinden waarmee de loopkat bewogen
kan worden. Bij loopkatten met dubbele hijssnelheid kan de transportsnelheid geregeld
worden door de drukknoppen half (langzaam) of geheel (snel) in te drukken.
Besturing met minimale spanning, 24 V (optioneel)
Het veiligheidsrelais van de transportmotor bevinden zich in een aparte doos. Deze doos
moet met 2 zeskantkopmoeren M8x16 DIN 912 worden vastgezet op de plaat aan de
zijkant tegenover de transportmotor.De twee verbindingsdraden van het besturingskastje
moeten volgens de tekening worden aangesloten op het aansluitblok van de kettingtakel
of op het verbindingskastje van de transportmotor. Controleer na de elektrische montage
alle functies van de kettingtakel en de loopkat.
Zeskantkopmoer volgens
DIN 985
M16×1,5
M22×1,5
M36×1,5
Aandraaimoment
75 Nm
150 Nm
560 Nm
Zorg
ervoor
dat
bewegingsvrijheid is tussen de kettingtakel en de
loopkat, in de richting van de pijlen op afbeelding
21.
Afbeelding 18:
Compensatie van het gewicht van loopkatten
22
er
na
montage
Afbeelding 19:
Kettingtakel met
elektr. loopkat
genoeg
