Zuig- en drukzijdige ventielen controleren en vervangen
Afb. 124/...
1. Pomp demonteren.
2. Bouten (Afb. 124/1) losdraaien en
klembeugel (Afb. 124/2) verwijderen.
3. Zuig- en drukkanaal (Afb. 124/3 en Afb.
124/4) afnemen.
4. Ventielgroepen (Afb. 124/5) uitnemen.
5. Controleer de ventielzitting (Afb. 124/6),
ventiel (Afb. 124/7), ventielveer (Afb. 124/8)
en ventielgeleiding (Afb. 124/9) op schade
of slijtage.
6. De O-ring (Afb. 124/10) verwijderen.
7. Beschadigde delen vervangen.
8. Ventielgroepen (Afb. 124/5) na controle en
reiniging monteren.
9. Nieuwe O-ringen (Afb. 124/10) inzetten.
10. Zuig- (Afb. 124/3) en drukkanaal (Afb.
124/4) aan de pompbehuizing bevestigen
en de klembeugel (Afb. 124/2) monteren.
11. Bouten (Afb. 124/1) kruiselings met een
aantrekmoment van
11 Nm vastdraaien.
UF BAG0012.1 09.07
•
Let op de inbouwpositie van de zuig- en drukzijdige ventielen
voor u de ventielgroepen (Afb. 124/5) uitneemt.
•
Let er bij het monteren op dat de ventielgeleiding (Afb. 124/9)
niet beschadigd wordt. Beschadigingen kunnen de ventielen
doen blokkeren.
•
De schroeven (Afb. 124/1) absoluut kruiselings met het
opgegeven aanhaalmoment aandraaien. Het ondeskundig
aandraaien van de schroeven leidt tot spanningen en hierdoor
tot lekkages.

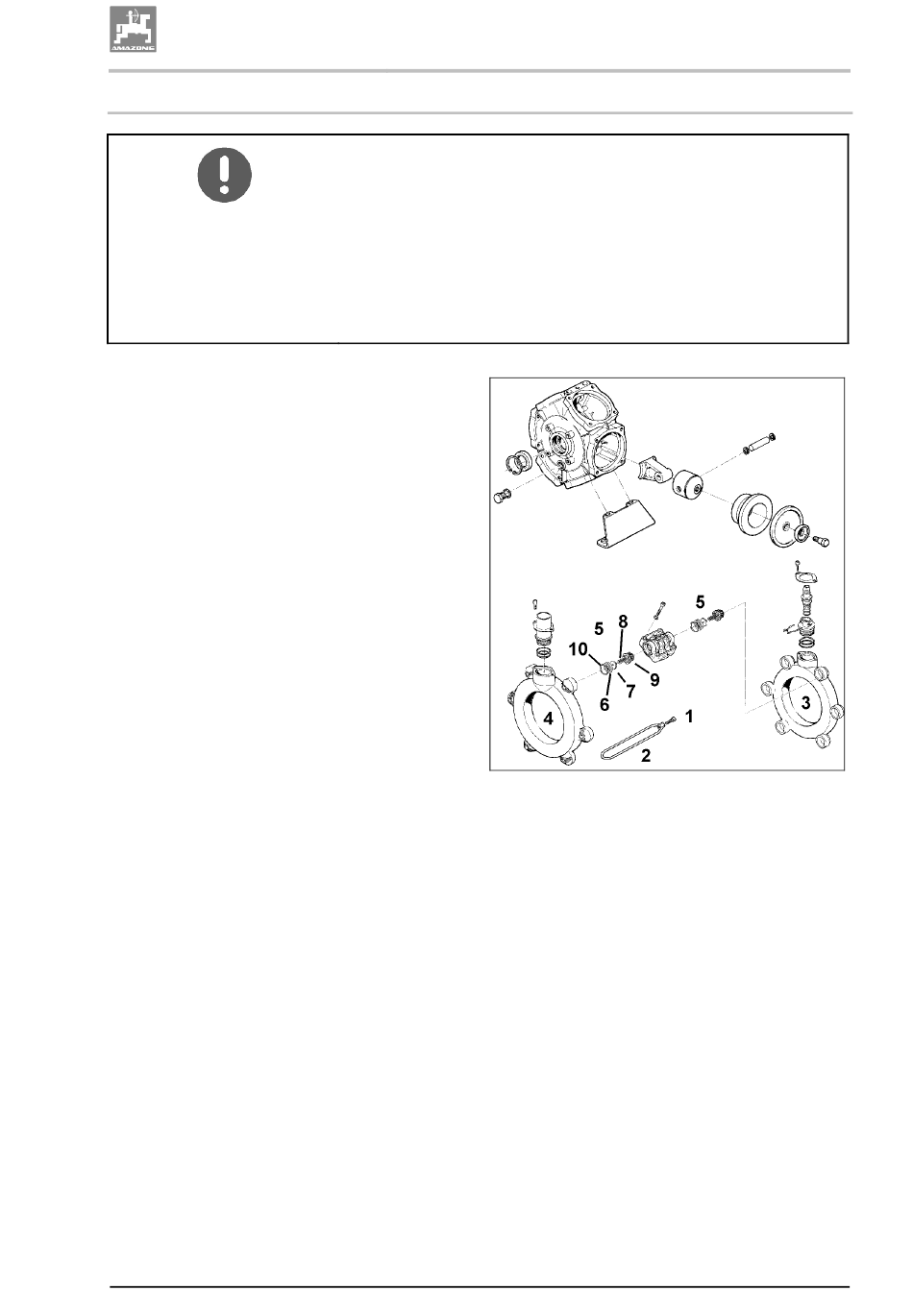

Afb. 124
