Beschrijving van het product

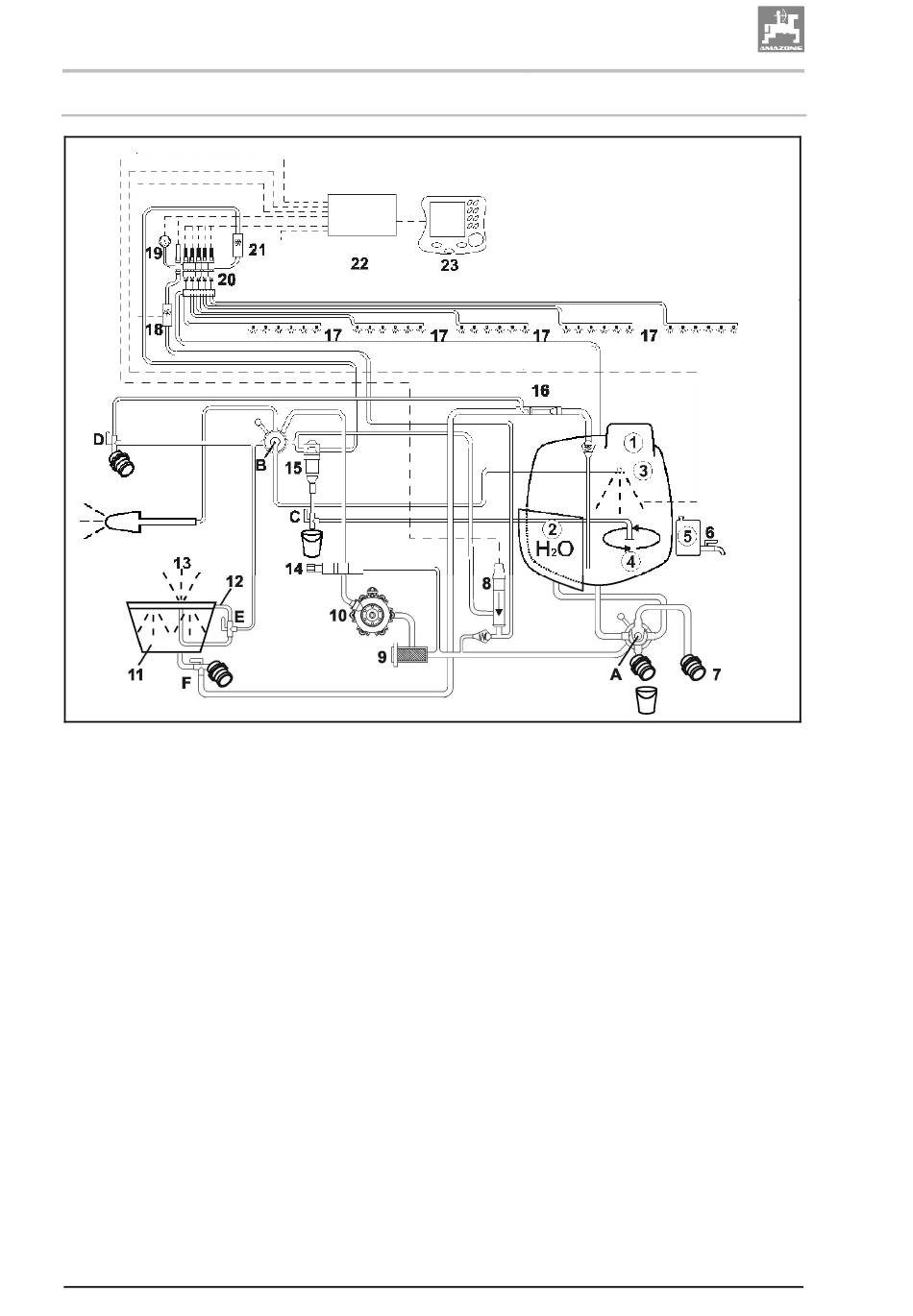

Vloeistofcircuit UF
4.3
Afb. 12
A VARIO-schakeling aan zuigzijde
B VARIO-schakeling aan drukzijde
C Omschakelkraan voor roerwerk / drukfilter
aftappen
D Omschakelkraan vullen / snel legen
E Omschakelkraan inspoeltank ringleiding /
recipiëntspoeling
F Omschakelkraan zuigen / inspoelen
1. Spuitvloeistoftank
2. Spoelwatertank
3. Tankbinnenreiniging
4. Roerwerk
5. Verswatertank
6. Aftapkraan voor verswatertank
7. Vulaansluiting voor zuigslang
8. Spuitdrukregeling
9. Zuigfilter
38
10. Zuigermembraanpomp
11. Inspoeltank
12. Ringleiding
13. Recipiëntspoeling
14. Spuitdrukbegrenzingsventiel
15. Zelfreinigend drukfilter
16. Injector voor het afzuigen van vloeistof uit de
inspoeltank
17. Spuitleidingen
18. Terugstroommeter bij AMATRON
19. Spuitdruksensor
20. Sectieventielen
21. Doorstromingsmeter bij AMATRON
+
AMASPRAY
22. Machinecomputer bij AMATRON
+
23. AMATRON
alternatief
+
AMASPRAY
/ AMASET
+
+
/
+
+
UF BAG0012.1 09.07
