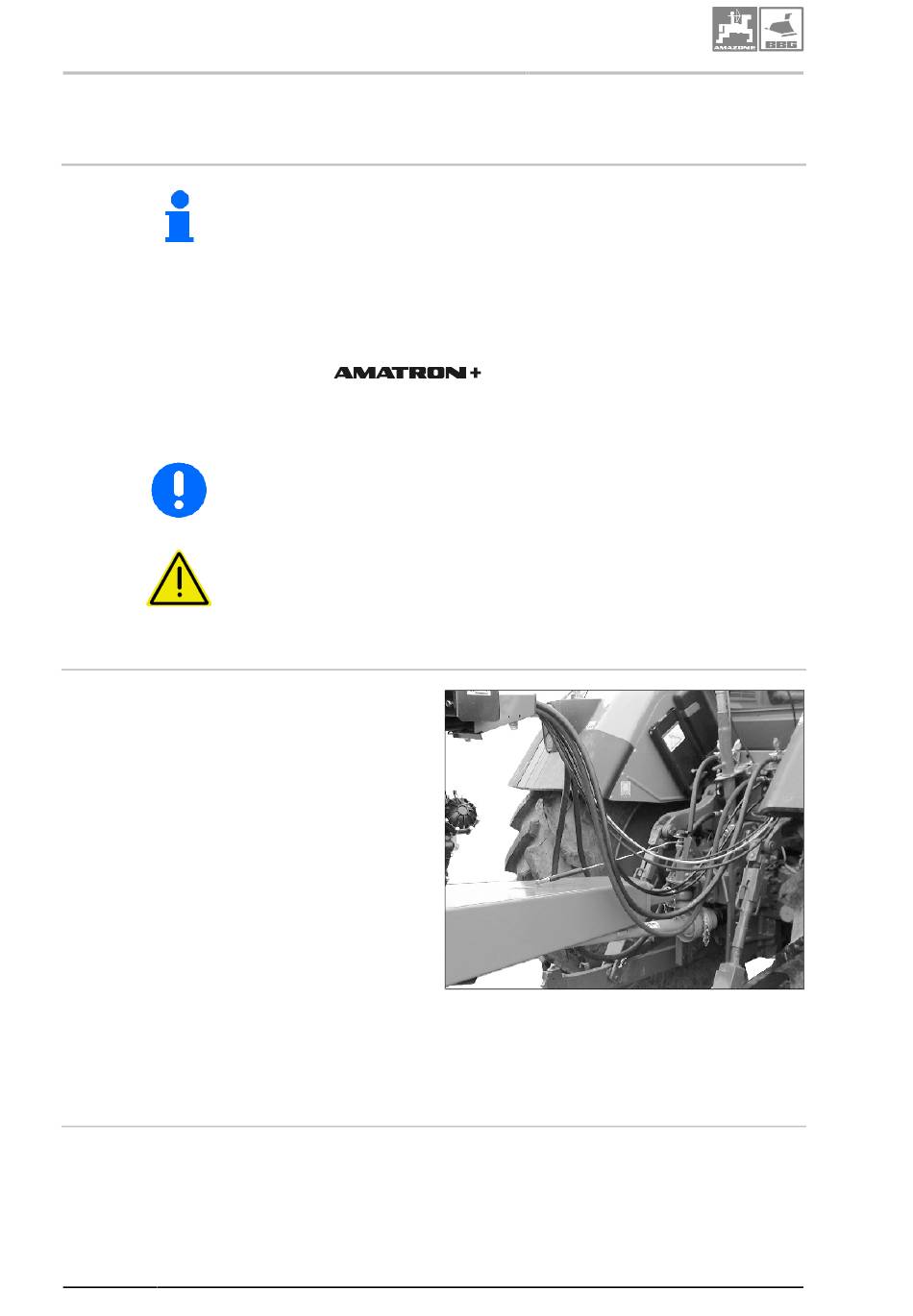

Opbouw en werking
4
Opbouw en werking
4.1
Hydraulische installatie
Advies!
Belangrijk!
Gevaar!
Aankoppelen
Hydrauliekslang
-
(Persslang P) (Fig. 21/1) aangesloten op
een enkelwerkend stuurventiel.
Hydrauliekslang
-
(retourslang N) (Fig. 21/2) aangesloten op
een hydrauliekaansluiting met vrije retour
Hydrauliekslangen (Fig. 21/3) voor de
-
hydraulische steunpoot aangesloten op een
dubbelwerkend stuurventiel.
1. Zet de hendel van het stuurventiel van de
tractor in de zweefstand (neutrale stand) .
2. Controleer of de insteekkoppelingen schoon
zijn.
3. Maak vuile hyudrauliekkoppelingen schoon.
4. Steek de betreffende insteekkoppelingen
zover in de betreffende
hydrauliekaansluiting tot de koppelstekker
duidelijk voelbaar in de snelkoppelmof
vergrendelt.
46
•
De tractor moet zijn uitgerust met:
•
1 Hydrauliekaansluiting voor een enkelwerkend
stuurventiel voor aansluiting van de persleiding P op
het hydraulisch regelblok.
•
1 Hydrauliekaansluiting met een drukloze retour voor
de aansluiting van de retourleiding N van het regelblok.
•
De bediening van de hydraulische functies gebeurt met
elektromagneetkleppen, die vanuit de tractorcabine door de
•
1 dubbelwerkend stuurventiel voor het aansluiten van de
hydraulische steunpoot.
Zet het stuurventiel waarop het regelblok is aangesloten in de
tractor vast, zodat de hydraulische functies kunnen worden
bediend.
Het is verboden de veldspuit met vastgezet stuurventiel te
transporteren. Zet tijdens het rijden op de weg het stuurventiel
altijd in de neutrale stand.
Fig. 20
worden aangestuurd.
