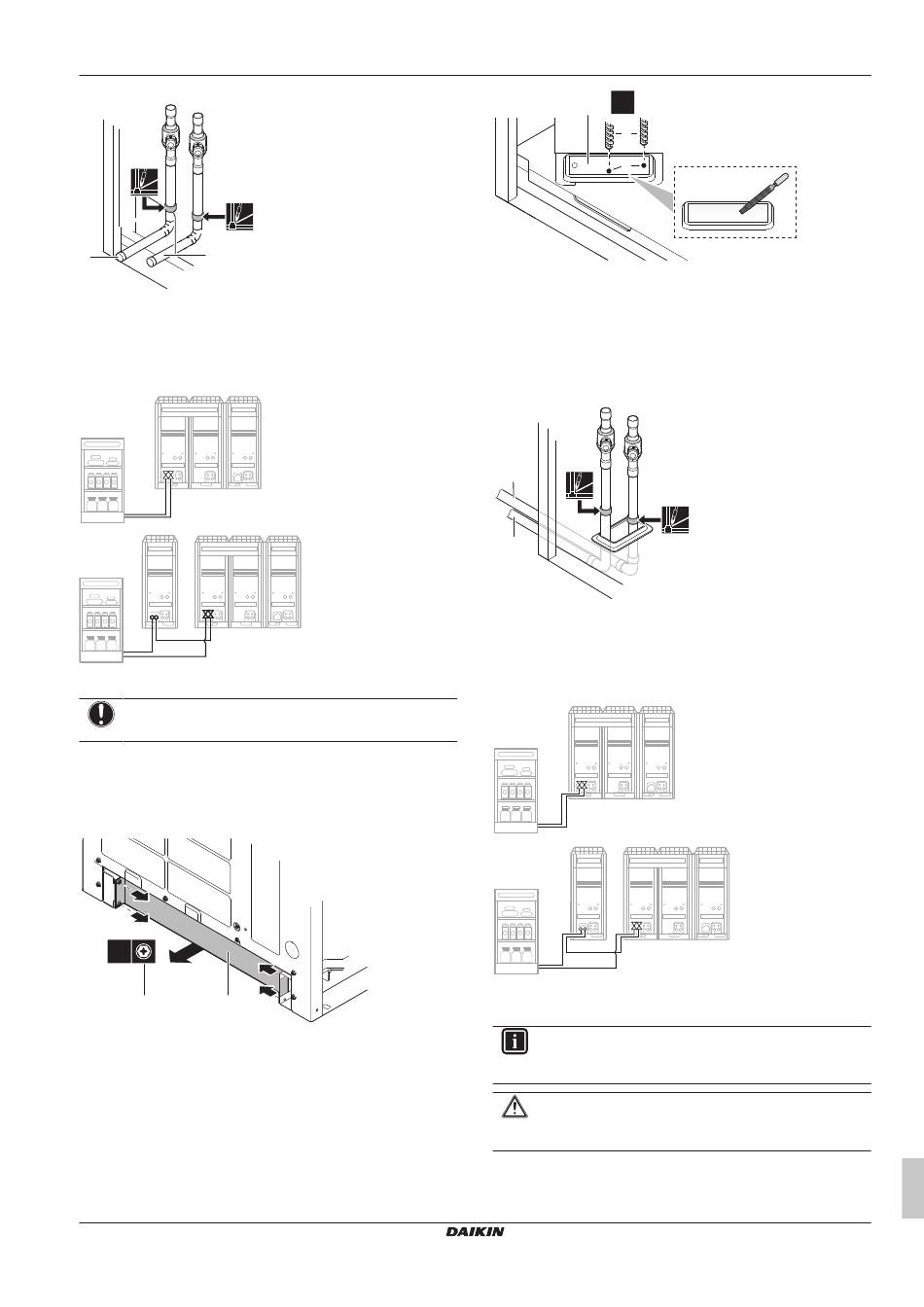

A
B
b
a
A
Afsluiter (gas)
B
Afsluiter (vloeistof)
a
Gasleiding (accessoire)
b
Vloeistofleiding (accessoire)
5 Sluit de accessoire leidingen aan op de lokale leidingen en,
indien van toepassing, op de capacity up unit.
Aansluiting aan de zijkant
OPMERKING
Bescherm de unit tegen schade tijdens het braseren.
1 Verwijder het linker voorpaneel van de buitenunit en, indien van
toepassing, dat van de capacity up unit. Zie
openen" [ 4 19].
buitenunit
2 Draai de 4 schroeven los en verwijder de zijplaat van de
buitenunit.
4×
a
b
a
Schroef
b
Zijpaneel
3 Gooi de plaat en de schroeven weg.
4 Open de uitbreekopening in de bodemplaat van de buitenunit
en, indien van toepassing, die van de capacity up unit. Zie
"14.3
Richtlijnen
bij
uitbreekopeningen" [ 4 34] voor meer informatie.
LREN8~12A7 + LRNUN5A7
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1B – 2022.12
"12.2.1 De
het
uitslaan
van
de
13 Installatie van de leidingen
2×
a
b
c
a
Uitbreekplaat
b
Boor (Ø6 mm)
c
Hier boren
5 Snijd
de
dichtgedraaide
"13.3.1 Dichtgedraaide leidinguiteinden
6 Sluit de accessoire gas- en vloeistofleiding voor aansluiting aan
de onderkant aan op de buitenunit.
A
B
b
a
A
Afsluiter (gas)
B
Afsluiter (vloeistof)
a
Gasleiding (accessoire)
b
Vloeistofleiding (accessoire)
7 Sluit de accessoire leidingen aan op de lokale leidingen en,
indien van toepassing, op de capacity up unit.
13.3.3
Richtlijnen voor aansluiten van T-stukken
INFORMATIE
De leidingverbindingen en fittingen moeten voldoen aan de
vereisten van EN 14276-2.
VOORZICHTIG
Gebruik ALTIJD K65 T-stukken voor het aftakken van
koelmiddel.
K65 T-stukken zijn lokaal te voorzien.
Montagehandleiding en gebruiksaanwijzing
leidinguiteinden
af.
Zie
afsnijden" [ 4 25].
27
