Details – Outputsignalen
OPMERKING
Outputsignalen. De buitenunit is voorzien van een klem
(X4M klasse II constructie) die 4 verschillende signalen
kan genereren. Het signaal is 220~240 V AC. De maximale
belasting voor alle signalen is 0,5 A. De unit genereert een
signaal in de volgende gevallen:
▪ C/C1: voorzichtig-signaal – aansluiting aanbevolen –
wanneer zich een fout voordoet die de werking van de
unit niet stillegt.
▪ C/W1:
waarschuwing-signaal
aanbevolen – wanneer zich een fout voordoet die de
werking van de unit stillegt.
▪ R/P2: draaien-signaal – aansluiting optioneel –
wanneer de compressor draait.
▪ P1/P2: werking-signaal – aansluiting verplicht –
wanneer de elektromagnetische kleppen van de
binnenunit worden gestuurd.
OPMERKING
De bedieningsoutput P1/P2 van de buitenunit MOET
worden aangesloten op alle expansiekleppen van de
aangesloten koelvitrines en koelblazers. Deze aansluiting
is vereist omdat de buitenunit de expansiekleppen bij het
opstarten moet kunnen regelen (om te voorkomen dat er
vloeibaar koelmiddel in de compressor terechtkomt en de
veiligheidsklep aan de lagedrukzijde van de koelkast wordt
geopend).
Controleer ter plaatse of de veiligheidsklep van de
koelvitrine of koelblazer ALLEEN kan openen wanneer het
P1/P2-signaal AAN is.
Bedrading outputsignalen:
Bedrading
Maximale kabellengte
Details – Voeding
Zie
"14.5
Specificaties
bedradingscomponenten" [ 4 34].
14.7
Aansluitingen met de capacity up
unit
OPMERKING
▪ Houd de voedingskabel en de transmissiekabel van
elkaar gescheiden (≥50 mm). De transmissiebedrading
en de voedingsbedrading mogen kruisen, maar ze
mogen niet parallel lopen.
▪ De transmissiebedrading en de voedingsbedrading
mogen NIET in contact komen met de interne leidingen
om te voorkomen dat de bedrading beschadigd wordt
door hete leidingen.
▪ Sluit het deksel stevig en schik de elektrische draden
zodanig dat het deksel of andere onderdelen niet
loskomen.
Laagspanningsbedrading
▪ DIII-transmissiebedrading
▪ Afstandsschakelaars
geluidsarm)
LREN8~12A7 + LRNUN5A7
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1B – 2022.12
–
aansluiting
Gebruik alleen geharmoniseerde
draad met dubbele isolatie en
geschikt voor de toepasselijke
spanning.
2-aderige kabel
0,75~1,25 mm²
130 m
van
standaard
(werking,
14 Elektrische installatie
Hoogspanningsbedrading
▪ Outputsignalen
waarschuwing, draaien)
▪ Voeding (inclusief aarding)

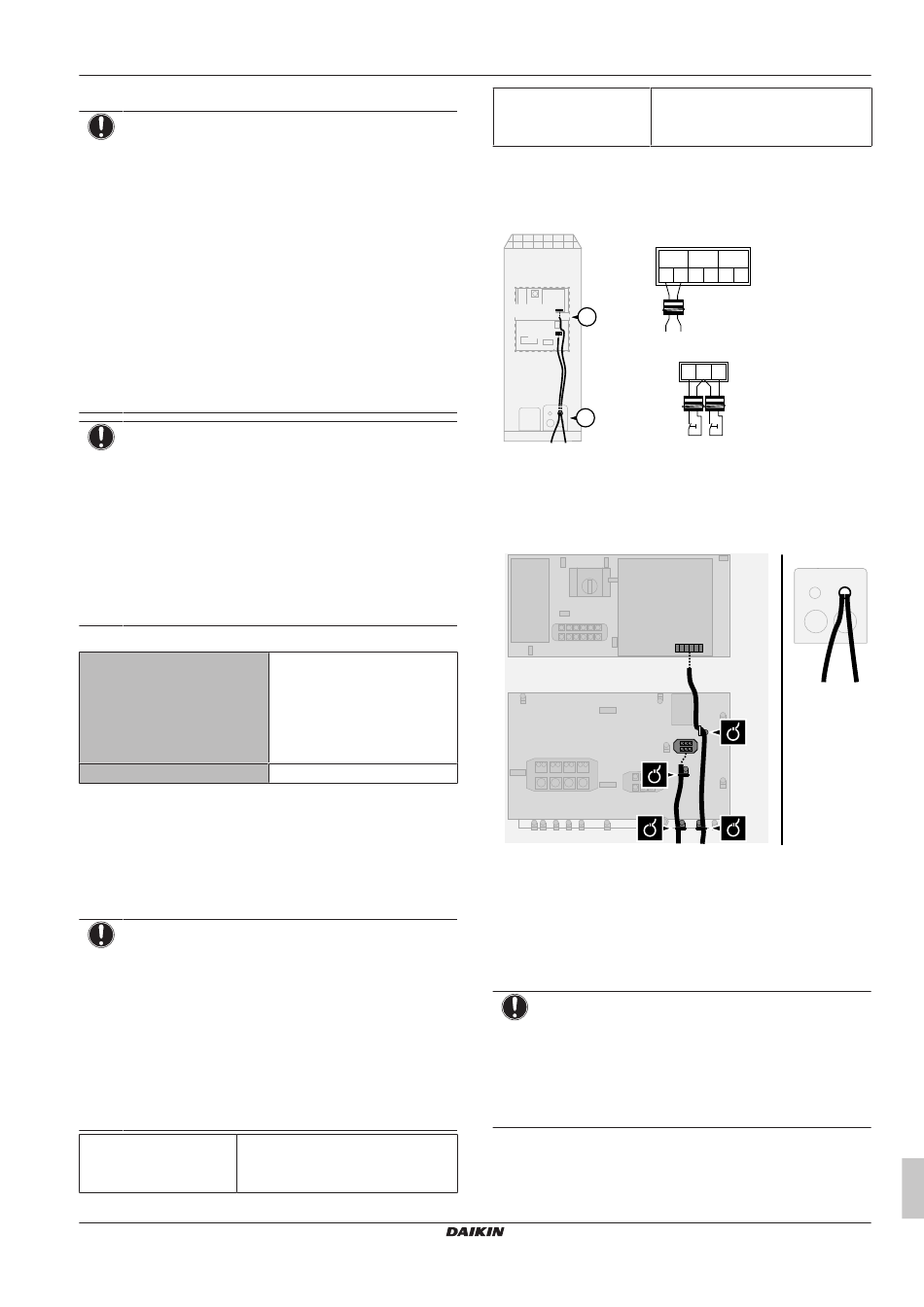

14.7.1
Laagspanningsbedrading – Capacity up
unit
Aansluitingen/routering/bevestiging
TO
IN/D UNIT
F1
X1M (A1P)
1
X3M
2
b/c a
X1M (A1P)
DIII-transmissiebedrading:
a: Naar buitenunit
X3M
Afstandsschakelaars:
b: Schakelaar bediening op afstand
c: Schakelaar geluidsarm op afstand
1
X1M (A1P)
X3M
d
Bedradingsinlaat (uitbreekopening) voor laagspanning.
Zie
"14.3 Richtlijnen bij het uitslaan van de
uitbreekopeningen" [ 4 34].
Details – DIII-transmissiebedrading
Zie
"14.5
Specificaties
bedradingscomponenten" [ 4 34].
Details – Schakelaar bediening op afstand
OPMERKING
Schakelaar bediening op afstand. De unit is in de fabriek
uitgerust met een bedrijfsschakelaar waarmee de unit
AAN/UIT kan worden geschakeld. Om de capacity up unit
op afstand AAN/UIT te schakelen is een schakelaar voor
bediening op afstand vereist. Gebruik een spanningsloos
contact voor microstroom (≤1 mA, 12 V DC). Sluit aan op
X3M/1+2 klasse II constructie, en stel in op "Remote".
Montagehandleiding en gebruiksaanwijzing
(voorzichtig,
X1M (A1P)
TO
TO
OUT/D UNIT
MULTI UNIT
F2
F1
F2 Q1 Q2
a
X3M
1
2
3
b
c
2
d
van
standaard
37
