▪ Waar de spanning veel schommelt
▪ In voertuigen of schepen
▪ In de aanwezigheid van zuur- of alkalinedampen
▪ Plafondisolatie. Wanneer de temperatuur in het plafond hoger is
dan 30°C en er een relatieve vochtigheid van meer dan 80%
heerst, of wanneer er verse lucht in het plafond wordt geleid, is er
extra isolatie nodig (polyethyleenschuim met een dikte van
minstens 10 mm).
▪ Sterkte van het plafond. Controleer of het plafond sterk genoeg
is om het gewicht van de unit te dragen. Als er enig risico bestaat,
verstevig dan eerst het plafond en installeer dan pas de unit.
▪ Gebruik bij een bestaand plafond ankers.
▪ Gebruik bij een nieuw plafond verzonken inzetstukken,
verzonken ankers of andere lokaal voorziene onderdelen.

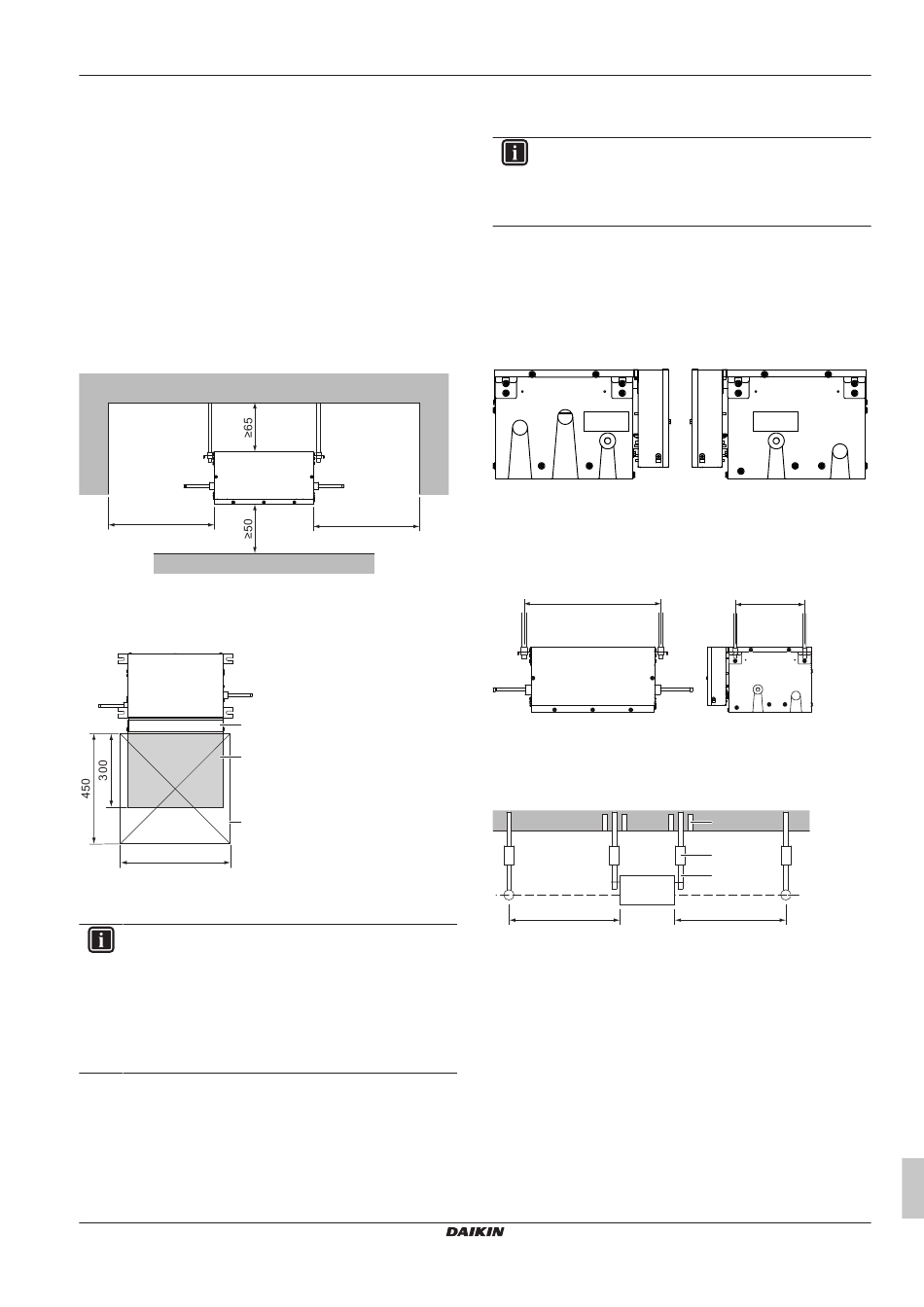

▪ Afstand. Let op de volgende vereisten:
a
≥250
a
Kant buitenunit
b
Kant binnenunits
▪ Serviceruimte. Installeer de inspectiedeur aan de kant van de
besturingskast.
a
b
c
450
a
Besturingskast
b
Serviceruimte
c
Inspectiedeur
INFORMATIE
▪ De maximum installatie-afstand tussen de binnenunit
en de BEV2-unit hangt af van de lengte van de
meegeleverde transmissie- en voedingskabels.
▪ Installeer de units zodanig dat de kabels tot bij de
aansluitingklemmen van beide units komen.
▪ Het maximum hoogteverschil voor installatie tussen de
binnenunit en de BEV2-unit is ≤0,5 m.
BEV2N-A
CO₂ Conveni-Pack: BEV2-unit
4P677928-1A – 2022.01
b
≥250
(mm)
(mm)
6.1.2
Bijkomende vereisten voor de
installatieplaats voor CO₂-koelmiddel
INFORMATIE
Voor units met R744-koelmiddel gelden bijkomende
vereisten voor de installatieplaats. Voor meer informatie,
zie de uitgebreide handleiding of de montagehandleiding
van de binnenunit.
6.2
Montage van de unit
6.2.1
Richtlijnen bij de installatie van de unit
▪ Oriëntatie van de unit. Installeer de unit zoals aangegeven op de
labels op de zijkant van de unit "TO ODU" (naar de buitenunit) en
"TO IDU" (naar de binnenunit).
TO ODU
TO ODU
Installeer deze kant naar de buitenunit
TO IDU
Installeer deze kant naar de binnenunit
▪ Ophangbouten en unit. Gebruik M8~M10 ophangbouten voor de
montage. Bevestig de ophangbeugel aan de ophangbout.
Bevestig de bout goed met een moer en vulring aan de boven- en
onderzijde van de ophangbeugel.
a: 428
a
Afstand tussen hangbouten
▪ Ophangbeugel. Ondersteun de aansluitleidingen rond de unit met
ophangbeugels op maximaal 1 meter van de zijkant van de unit.
Voorkom een te groot gewicht op de ophangbeugel; anders kan
de unit vallen en letsels veroorzaken.
a
≤1 m
a
Unit
b
Anker
c
Lange moer of koppelingsschroef
d
Ophangbout
e
Ophangbeugel
6.2.2
De unit monteren
Installatiepositie van de besturingskast veranderen
Vereiste: De positie van de besturingskast kan indien nodig worden
veranderd.
Uitgebreide handleiding voor de installateur
Installatie van de unit
TO IDU
a: 219
b
c
d
e
≤1 m
9
