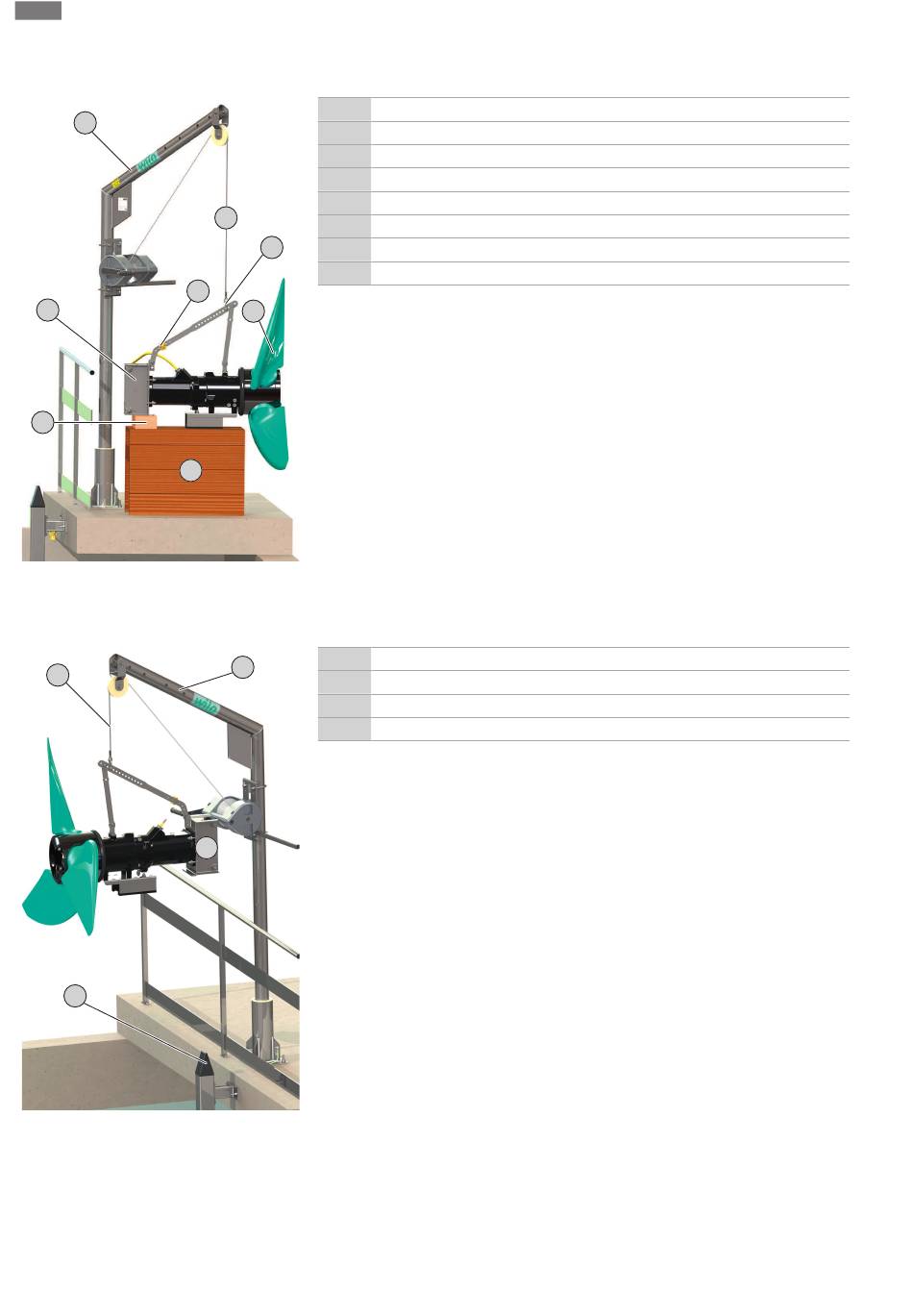

Fig. 3: Roerwerk voorbereiden
2
±0
9
Fig. 4: Zwenk het roerwerk boven het bassin
20
Installatie en elektrische aansluiting
Voorbereidende werkzaamheden
1
2
3
4
5
2
6
3
7
8
8
‡
Het roerwerk is neergezet en horizontaal uitgelijnd.
4
‡
Het frame is op het roerwerk gemonteerd.
‡
De neerlaatinrichting is in het bassin gemonteerd.
‡
Er zijn hijswerktuigen met voldoende draagvermogen beschikbaar.
1. Bevestig het hijsmiddel met een schakel op het frame.
2. Monteer de propeller. Zie separate montagehandleiding "Vleugelmontage".
3. Uitvoering met kunststof rollen over de volle breedte: Maak de splitpen los en de-
monteer de kunststof rollen en de steekassen.
LET OP! Zorg ervoor dat de onderdelen voor de verdere installatie beschikbaar
zijn.
4. Dimensioneer alle aansluitkabels.
5. Monteer de kabelhouder voor de tuidraad aan de rand van het bassin.
VOORZICHTIG! Installeer in het geval van sterke stroming in het bassin de 'Extra
tuidraad'!
Til het roerwerk op en zwenk het boven het bassin
1
1
2
7
9
‡
Voorbereidende werkzaamheden zijn afgesloten.
1. Til het roerwerk op zodat het zonder gevaar boven de reling kan worden gedraaid.
LET OP! Het roerwerk moet horizontaal aan het hijswerktuig hangen. Als het
roerwerk scheef aan het hijswerktuig hangt, verplaats dan het bevestigings-
punt op het frame.
7
2. Zwenk het roerwerk boven het bassin.
LET OP! Het frame moet loodrecht ten opzichte van de geleidebuis lopen. Als
het frame niet loodrecht ten opzichte van de geleidebuis loopt, pas de vlucht op
het hijswerktuig dan aan.
Hijswerktuig
Hijsmiddel
Schakel voor bevestiging
Propeller
Platform voor het veilig neerzetten van het roerwerk
Opstelblok voor het uitlijnen
Frame
Kabelhouder voor trekontlasting
Hijswerktuig
Hijsmiddel
Frame
Geleidebuis van de neerlaatinrichting
