9.5.8.1
Olieverversen afdichtingsruimte,
drijfwerk- en voorkamer
Inbouw- en bedieningsvoorschriften Wilo-EMU TR/TRE 216 ... 326-3
Onderhoud

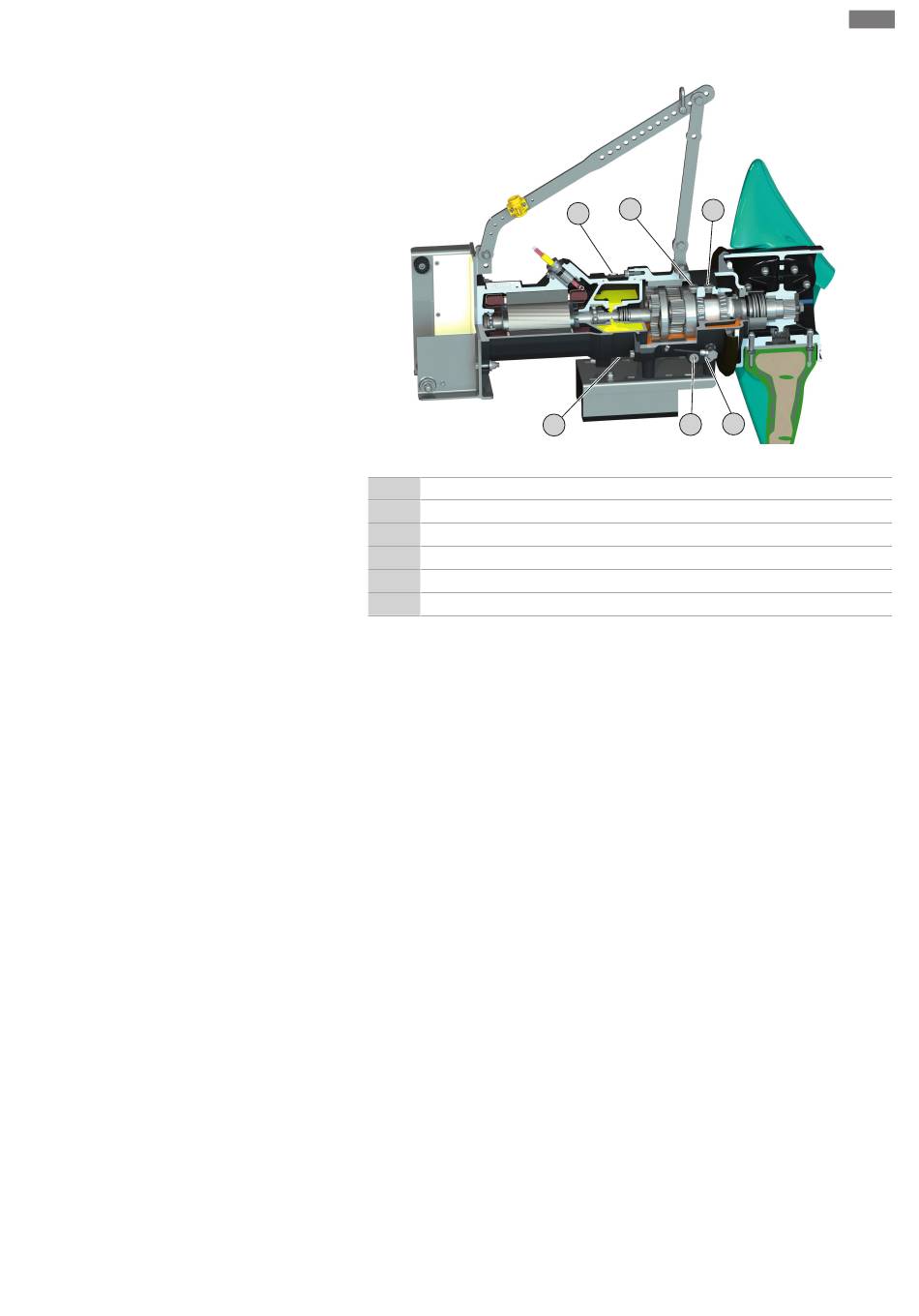

Fig. 11: Olie verversen
1
Vulopening voorkamer
2
Vulopening drijfwerkkamer
3
Vulopening afdichtingsruimte
4
Aftapopening voorkamer
5
Aftapopening drijfwerkkamer
6
Aftapopening afdichtingsruimte
‡
Beschermingsmiddelen worden gebruikt!
‡
Roerwerk gedemonteerd, gereinigd en gedesinfecteerd.
1. Plaats het roerwerk horizontaal op een stevige ondergrond.
VOORZICHTIG! Materiële schade! Zet het roerwerk niet op de propeller! Zet het
roerwerk altijd op een platform.
2. Borg het roerwerk tegen omvallen en wegglijden!
3. Plaats een geschikt reservoir om de bedrijfsstof in op te vangen.
4. Draai de sluitplug uit de vulopening:
⇒ 1 = voorkamer
⇒ 2 = drijfwerkkamer
⇒ 3 = afdichtingsruimte
5. Draai de sluitplug uit de aftapopening en tap bedrijfsmiddel af:
LET OP! Spoel de voor- en drijfwerkkamer en de afdichtingsruimte door om vol-
ledig leeg te maken.
⇒ 4 = voorkamer
⇒ 5 = drijfwerkkamer
⇒ 6 = afdichtingsruimte
6. Bedrijfsstof controleren:
⇒ Bedrijfsstof helder: Bedrijfsstof kan nog worden gebruikt.
⇒ Bedrijfsstof vervuild (zwart): nieuwe bedrijfsstof vullen.
⇒ Bedrijfsstof melkachtig/troebel: Water in de olie. Geringe lekkage door de me-
chanische afdichting is normaal. Als de verhouding olie/water kleiner is dan 2:1
is het mogelijk dat de mechanische afdichting beschadigd is. Ververs de olie en
controleer vier weken later nog een keer. Als er opnieuw water in de olie zit,
neem dan contact op met de servicedienst!
⇒ Metaalspaanders in de bedrijfsstof: Neem contact op met de servicedienst!
7. Reinig de sluitplug van de aftapopening, voorzie de sluitplug van een nieuwe dich-
tingsring en draai deze er weer in. Max. aandraaimoment: 8 Nm (5,9 ft·lb)!
2
1
3
6
5
nl
4
35
