Installatie van waterleiding

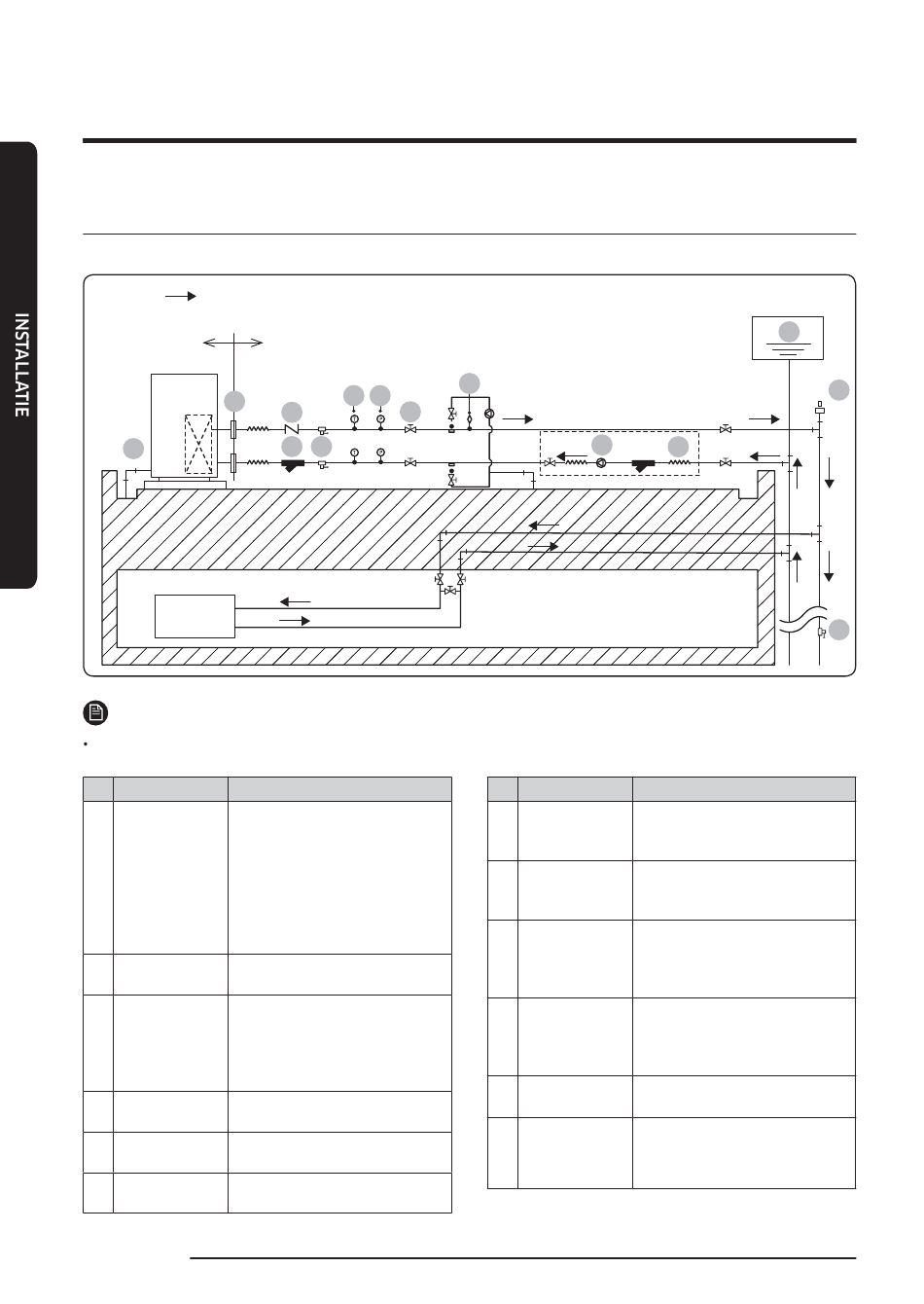

Schema van de waterleiding
Installeer het watersysteem volgens het diagram.
Waterstroomrichting
DVM CHILLER
Water side heat
exchanger
02
01
Laadunit
AHU of
ventilator spoel
OPMERKING
Het onderdeel binnen de stippellijn is een installatievoorbeeld van de AG ✴✴✴ KSVA-reeks (modellen zonder pomp).
Nr.
Naam
01
Aftapplug
02
Flens
03
Zeef
04
Afvoerklep
05 Temperatuurmeter
06
Manometer
22
Nederlands
Veldbereik
05
06
09
07
03
04
Opmerkingen
Maak deze 1/100 tot 1/200 zodat de
afvoer op hoogteverschil stroomt. Zorg
dat de helling steil en de afstand zo
kort mogelijk is om bevriezing in de
winter te voorkomen. Neem passende
tegenmaatregelen als het aftappen van
de verwarming om bevriezing in een
koud gebied te voorkomen.
Installeer de flens zodat uitwisseling
van de unit mogelijk is.
Installeer zo dicht mogelijk bij het
product een zeef om te voorkomen
dat vreemde materialen in de
warmtewisselaar aan de waterzijde
vloeien. (Maas 50)
Installeer een afvoerklep om water voor
onderhoud af te tappen.
Deze wordt aanbevolen om bediening
en bedrijf te controleren.
Deze wordt aanbevolen om de
bedrijfsstatus te controleren.
Leiding reinigen en spoelen
08
(Installeren bij reinigen)
10
Nr.
Naam
07
Klep
08 Ontluchtingsventiel
09
Terugslagklep
10
Pomp
Flexibele
11
koppeling
12
Expansievat
Expansievat
12
11
Opmerkingen
Installeer kleppen voor services als
het vervangen en reinigen van de
debietmeter.
Installeer een ontluchtingsventiel als er
kans bestaat dat er lucht achterblijft.
(Een automatische luchtklep mag ook)
Installeer een terugslagklep om te
voorkomen dat er water van de pomp
terugstroomt wanneer deze wordt
gestopt.
Installeer een pomp die drukverlies
voorkomt en voldoende water levert
aan het product. (Raadpleeg het bereik
van het waterdebiet op pagina 25.)
Deze wordt aanbevolen om lawaai en
trillingen van de pomp te voorkomen.
Om de wijziging van het watervolume
door temperatuurverschil te
verwerken, moet u zeker het
expansievat plaatsen.
08
04
