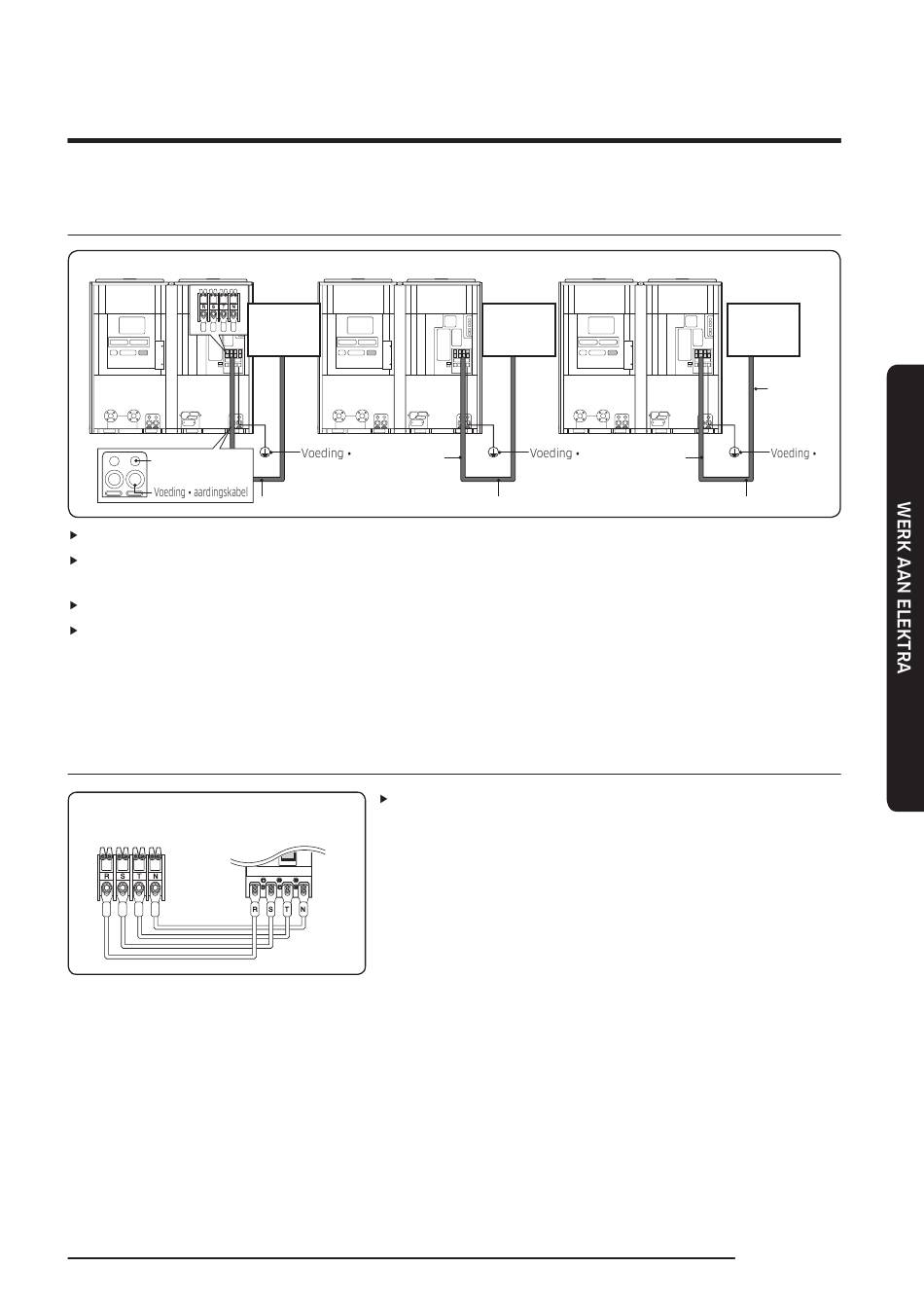

Voedingskabel aansluiten
UNIT 1
Communicatiekabel
Bevestig de kabel met een kabelbinder.
ELCB en ELB moeten worden geïnstalleerd omdat het risico op elektrische schokken of brand bestaat bij het ontbreken
hiervan.
Installeer een ELCB of ELB voor elk apparaat zoals getoond in de afbeelding.
Let op dat u de stroomkabel niet fout aansluit of vergeet aan te sluiten. Als de stroomkabel fout of niet is aangesloten,
geeft de binnenunit mogelijk een foutcode weer, wordt de airconditioner mogelijk niet ingeschakeld of werken
kerncomponenten mogelijk niet. Als de stroomkabel van een model met geïntegreerde pomp fout of niet is aangesloten,
werkt de airconditioner mogelijk niet, kan de OCR worden geactiveerd of doet er zich mogelijk een terugslag van de
pomp voor.
Toevoer van 3 fasen 4 draden 380 - 415 V
Frequentieregelaar
UNIT 2
ELCB
or
MCCB+ELB
Voedingskabel
aardingskabel
Voedingskabel
Sluit een voedingskabel aan na te hebben gecontroleerd of R-S-T-N
ELCB
(3 fasen 4 draden) correct is aangesloten. (Als de voeding van 380-
or
MCCB+ELB
415 V wordt geleverd aan de fase N, raken de printplaat en andere
elektrische onderdelen beschadigd.)
UNIT 3
ELCB
or
MCCB+ELB
Voedingskabel
aardingskabel
Voedingskabel
ELCB
or
MCCB+ELB
Afschermbuis
aardingskabel
Voedingskabel
33
Nederlands
