4. Open de vergrendeling en koppel de touchpadkabel los van de systeemkaart.
5. Verwijder de tape van de touchpadbeugel.
6. Verwijder de twee schroeven (M2x2) waarmee de beugel van het touchpad aan de palmsteun- en toetsenbordeenheid is bevestigd.
7. Til de touchpad samen met de kabel uit de polssteun- en toetsenbordeenheid.
De touchpad plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

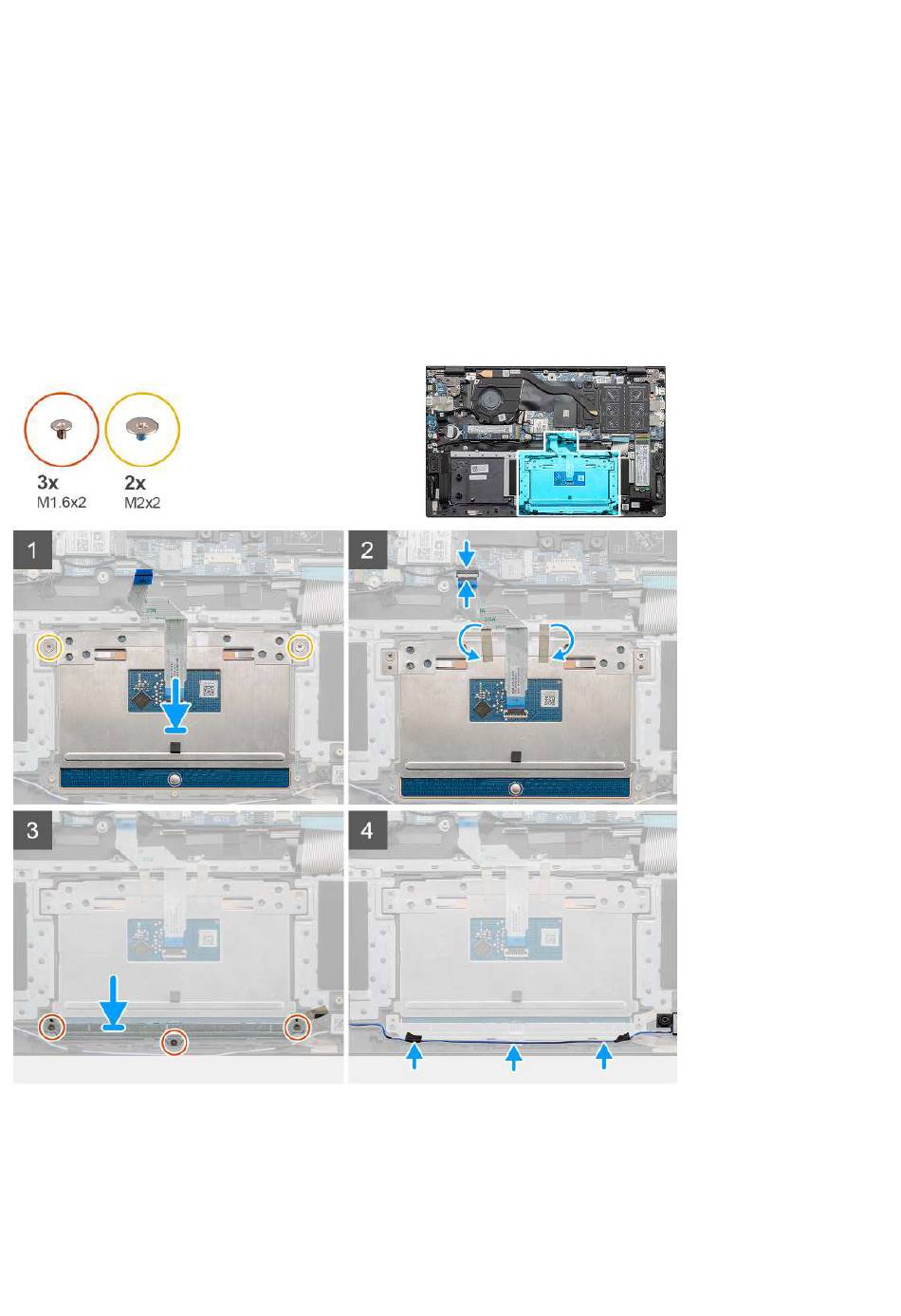

De afbeelding geeft de locatie van het component aan en biedt een visuele voorstelling van de installatieprocedure.
Stappen
1. Lijn de touchpad uit en plaats die in de sleuf op de palmsteun- en toetsenbordeenheid.
2. Plaats de twee (M2x2) schroeven en de beugel terug om de touchpad aan de palmsteun- en toetsenbordeenheid te bevestigen.
3. Schuif de touchpadkabel in de connector op de systeemkaart en sluit de vergrendeling om de kabel vast te zetten.
4. Bevestig de tape op de touchpadbeugel.
5. Lijn de beugel van de touchpad uit en plaats die in de sleuf op de palmsteun- en toetsenbordeenheid.
52
Demonteren en hermonteren
