6. Open de vergrendeling en koppel de kabel van de vingerafdruklezer los van de I/O-kaart.
7. Koppel de kabel van de knoopbatterij los van de I/O-kaart.
8. Verwijder de vier schroeven (M2x2) waarmee de I/O-kaart op de palmsteun- en toetsenbordeenheid is bevestigd.
9. Til de I/O-kaart weg van de palmsteun- en toetsenbordeenheid.
De I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

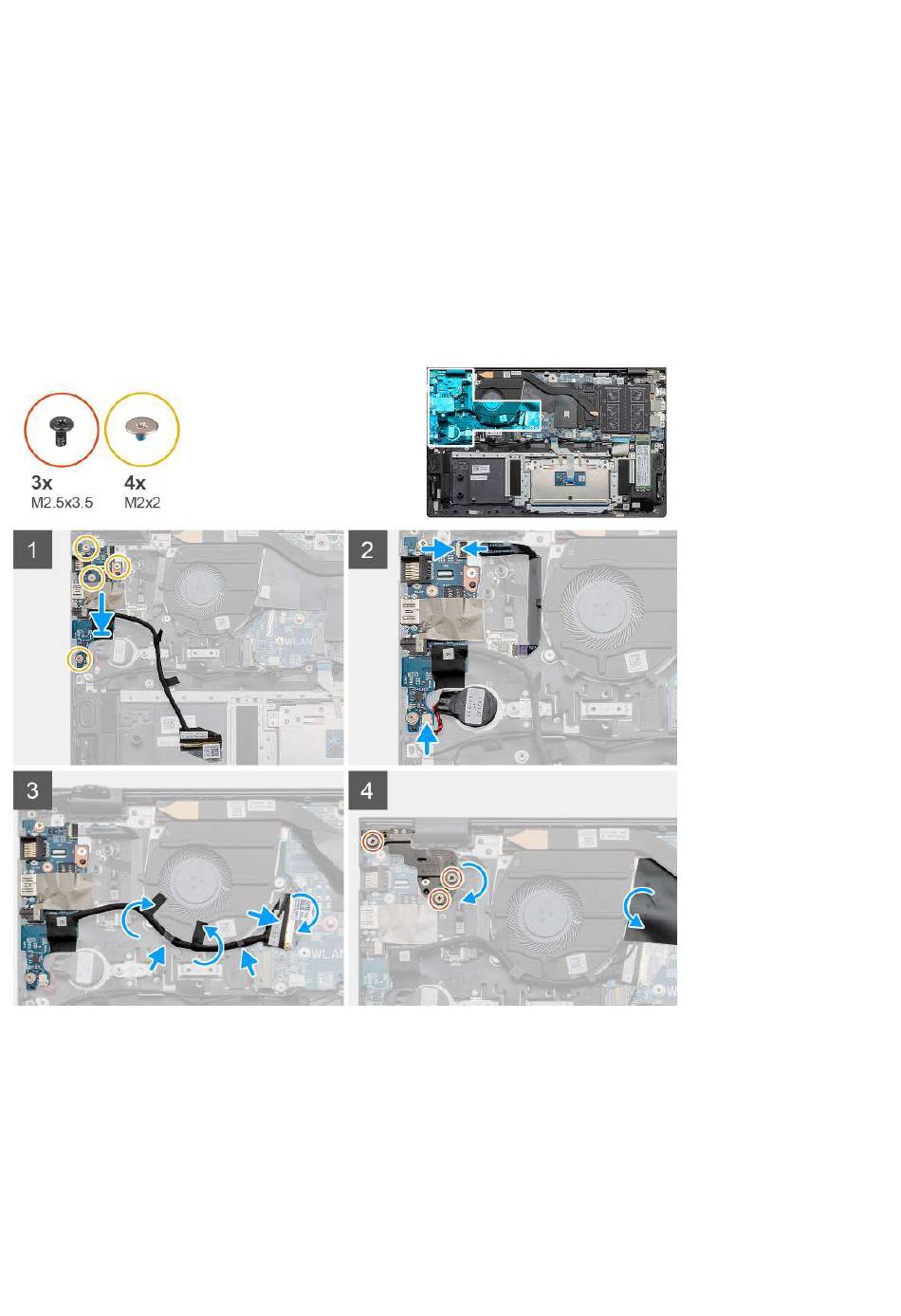

De afbeelding geeft de locatie van de I/O-kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Stappen
1. Plaats de I/O-kaart op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de I/O-kaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de vier schroeven (M2x2) terug waarmee de I/O-kaar op de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Sluit de kabel van de vingerafdruklezer aan op de I/O-kaart en sluit de vergrendeling om de kabel te vergrendelen.
5. Bevestig de knoopbatterij aan het slot van de palmsteun- en toetsenbordeenheid en sluit de kabel van de knoopbatterij aan.
6. Leid de I/O-kabel onder de systeemventilator door middel van tape door.
7. Sluit de kabel van de I/O-kaart aan op de I/O-kaart en sluit de vergrendeling om de kabel te vergrendelen.
8. Verlaag het linkerscharnier en plaats de drie schroeven (M 2.5 x 3.5) terug.
