Over deze taak

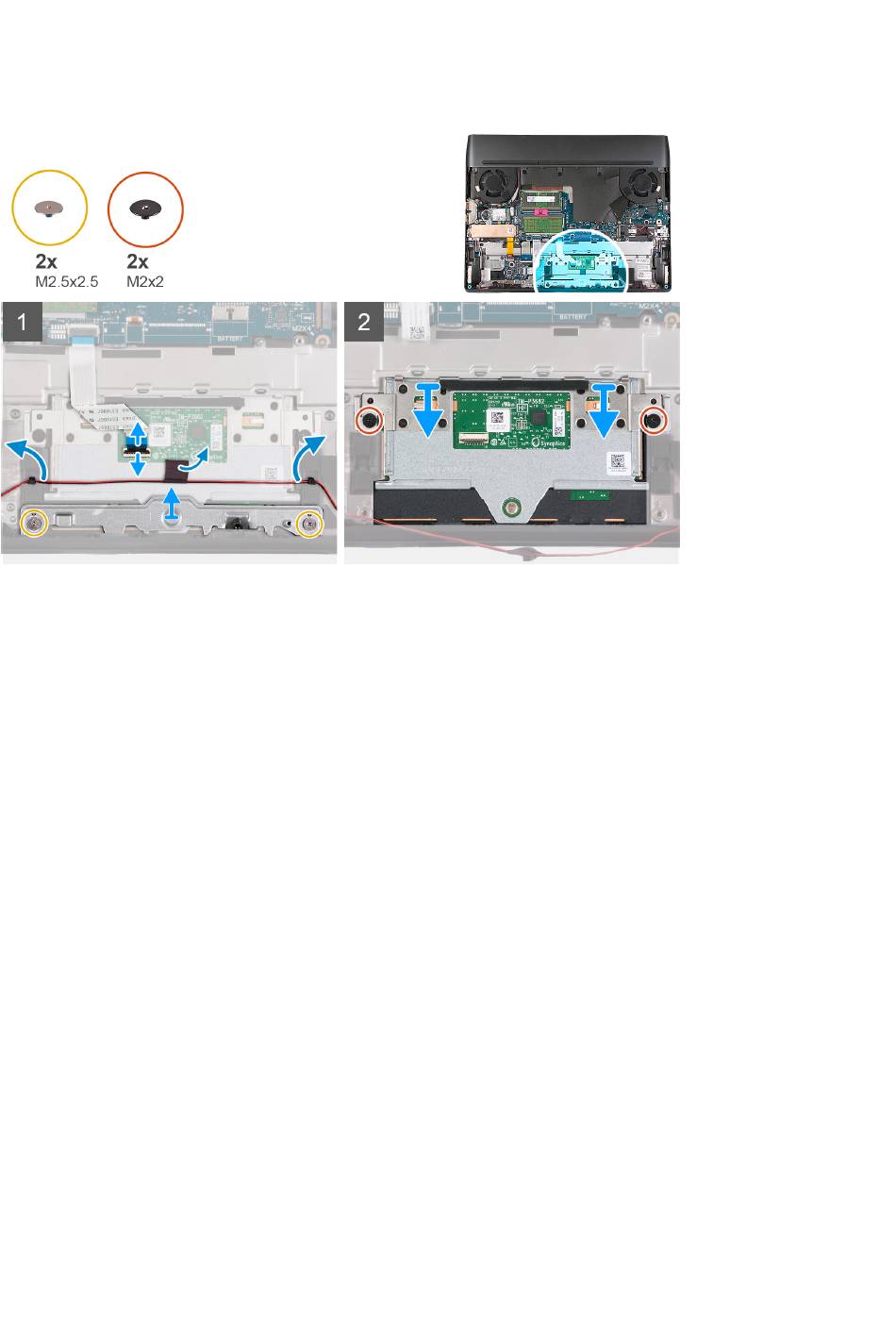

De volgende afbeelding(en) geeft/geven de locatie van de touchpad aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Open de vergrendeling en koppel de touchpadkabel los van de touchpad.
2. Verwijder de tape waarmee de luidsprekerkabel aan het touchpad bevestigd is.
3. Verwijder de luidsprekerkabel uit de routeringsgeleiders op de palmsteun- en toetsenbordeenheid en leg de luidsprekerkabel
aan de kant.
4. Verwijder de twee schroeven (M2.5x2.5) waarmee de touchpadbeugel op de palmsteun- en toetsenbordeenheid wordt
bevestigd.
5. Til de touchpadbeugel weg van de palmsteun- en toetsenbordeenheid.
6. Verwijder de twee schroeven (M2x2) waarmee de touchpad aan de palmsteun- en toetsenbordeenheid is bevestigd.
7. Verwijder het touchpad van de palmsteun- en toetsenbordeenheid.
De touchpad plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de touchpad aan en biedt/bieden een visuele weergave van de
installatieprocedure.
