E
24
{
E
C
E
26
{42

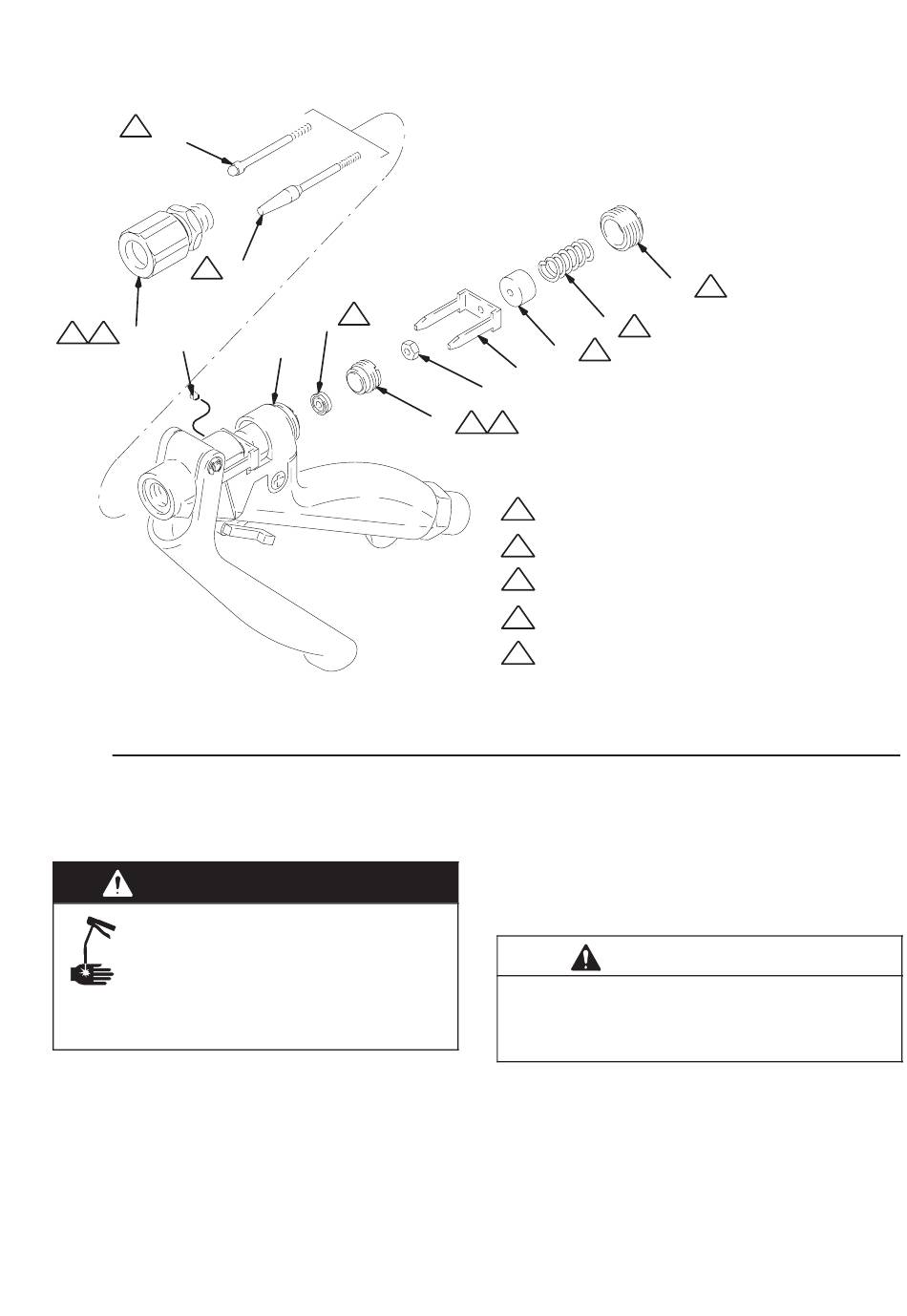

Afb. 4
Volledig uit elkaar halen en in elkaar zetten
van pistool
WAARSCHUWING
GEVAAR VOOR INJECTIE DOOR
DE HUID
Om het risico van ernstig letsel te vermin-
deren, waaronder letsel door materiaal-
injectie, moet u de Drukontlastingsproce-
dure op blz. 6 uitvoeren, steeds wanneer
u de instructie leest om de druk te ontlasten.
Demontage
1.
Voer de stappen 1 t/m 7 onder Onderhoud van
ventielas en pakking uit. Let op dat de systeemdruk
eerst moet worden ontlast voordat u met onderhoud aan
het pistool begint.
2.
Verwijder de borgringen (8) van de trekker, de as (13) en
de trekker (29). Zie Afb. 6, blz. 13.
Onderhoud
24*
F
3
17
A
28
20
1
H
27
E
OPMERKINGEN:
A
Aandraaien tot 0,68–1,13 N.m.
Modellen 235627, 237607 en 237649: Aandraaien tot 7,9–9,0 N.m.
C
Modellen 235628 en 243775: Aandraaien tot 11,3–14,1 N.m.
E
Breng vet op lithiumbasis aan op het schroefdraad.
F
Breng vet op lithiumbasis aan.
Modellen 235627, 237607 en 237649: Aandraaien tot 5,6–6,8 N.m.
H
Modellen 235628 en 243775: Aandraaien tot 11,3–14,1 N.m.
*
Modellen 235627, 237607 en 237649
{
Modellen 235628 en 243775
3.
Modellen 235627 en 237607: schroef het materiaalbuis
(19) uit het pistoolhuis (17).
Modellen 235628 en 243775: schroef de stelschroef
(42) los en schroef vervolgens het materiaalbuis (19) uit
het pistoolhuis (17).
Bij het verwijderen van het materiaalbuis (19) moet u het
pistoolhuis (17) vastpakken, niet de hendel (14), om te
voorkomen dat de aansluitingen losraken en het pistool
beschadigd wordt.
4.
Model 237649: als dat nodig is voor het vervangen van
onderdelen schroeft u de inlaatfitting (19) uit het
materiaalbuis (18).
5.
Verwijder de schroeven (9) van de pistoolhendel, de
pistoolhendel (14) zelf, en de trekkerbeveiliging (15),
kogel (2) en veer (7).
6.
Verwijder de pakkinghouder (27), pakking (3), en de
o-ringen (5 en 6).
21
E
4
F
VOORZICHTIG
04809A
308253
11
