Volledig uit elkaar halen en in elkaar zetten
van pistool (vervolg)
In elkaar zetten
1.
Voer de stappen 9 tot 11 op blz. 10 uit.
2.
Smeer de o-ringen (5 en 6) en plaats ze in het pistool-
huis.
3.
Voer de stappen 12 tot 14 op blz. 10 uit.
4.
Smeer de asgaten (a) van de trekker, de grendelnokken
(b) en de as (13).
5.
Plaats de trekker (29) met as (13) en borgringen (8).
6.
Smeer de schroefdraad en het afdichtende o-ring-opper-
vlak van de moer (26) van de ventielzitting. Draai de
moer van de ventielzitting in het pistoolhuis (17) aan tot:
Modellen 235627, 237607 en 237649: 7,9–9,0 N.m.
Modellen 235628 en 243775: 11,3–14,1 N.m.
7.
Smeer het deel (c) van het huis waar de vergrendeling
steunt en breng een lage-sterkte anaërobisch schroef-
draadpakking aan op de schroeven (9). Zie Afb. 5.
8.
Plaats de veer (7) in het pistoolhuis (17). Plaats de kogel
(2) in het midden van de veer.
9.
Breng de klink (d) van de trekkervergrendeling en de
kogel (2) ten opzichte van elkaar in positie. Druk kogel
(2) en veer (7) samen met de trekkervergrendeling (15),
zodat de vergrendeling zich zet in het huis.
10. Terwijl u de trekkervergrendeling (15) op zijn plaats
houdt, plaatst u de pistoolhendel (14). Zet de pistool-
hendel vast met de schroeven (9). Draai de schroeven
aan met 7,9–9,0 N.m.
11. Als bij model 237649 de inlaatfitting (19) en het
materiaalbuis (18) uit elkaar waren gehaald, brengt u
een schroefdraadpakking aan op de inlaatfitting (19).
Monteer de inlaatfitting in het materiaalbuis (18). Draai
de fitting aan met 12,4–14,7 N.m.
12 308253
Onderhoud
12. Steek het materiaalbuis (19) door de pistoolhendel (14)
en schroef hem in het pistoolhuis (17). Draai het
materiaalbuis (19) aan tot:
Modellen 235627, 237607 en 237649: 5,6–6,8 N.m.
Modellen 235628 en 243775: 22,6–28,2 N.m. Zet het
materiaalbuis vast met de stelschroef (42), en draai de
stelschroef vast tot 0,7–1,13 N.m.
Bij het vastzetten van het materiaalbuis (19) moet u het
pistoolhuis (17) vastpakken, niet de hendel (14), om te voor-
komen dat de aansluitingen losraken en het pistool
beschadigd wordt.
13. Stel de vrije slag van de trekker af zoals uitgelegd onder
Afstellen van het ventiel, blz. 9.
14. Voer de stappen 15 t/m 19 op blz. 10 uit om het pistool
verder in elkaar te zetten.
17
OPMERKINGEN:
A
F
M

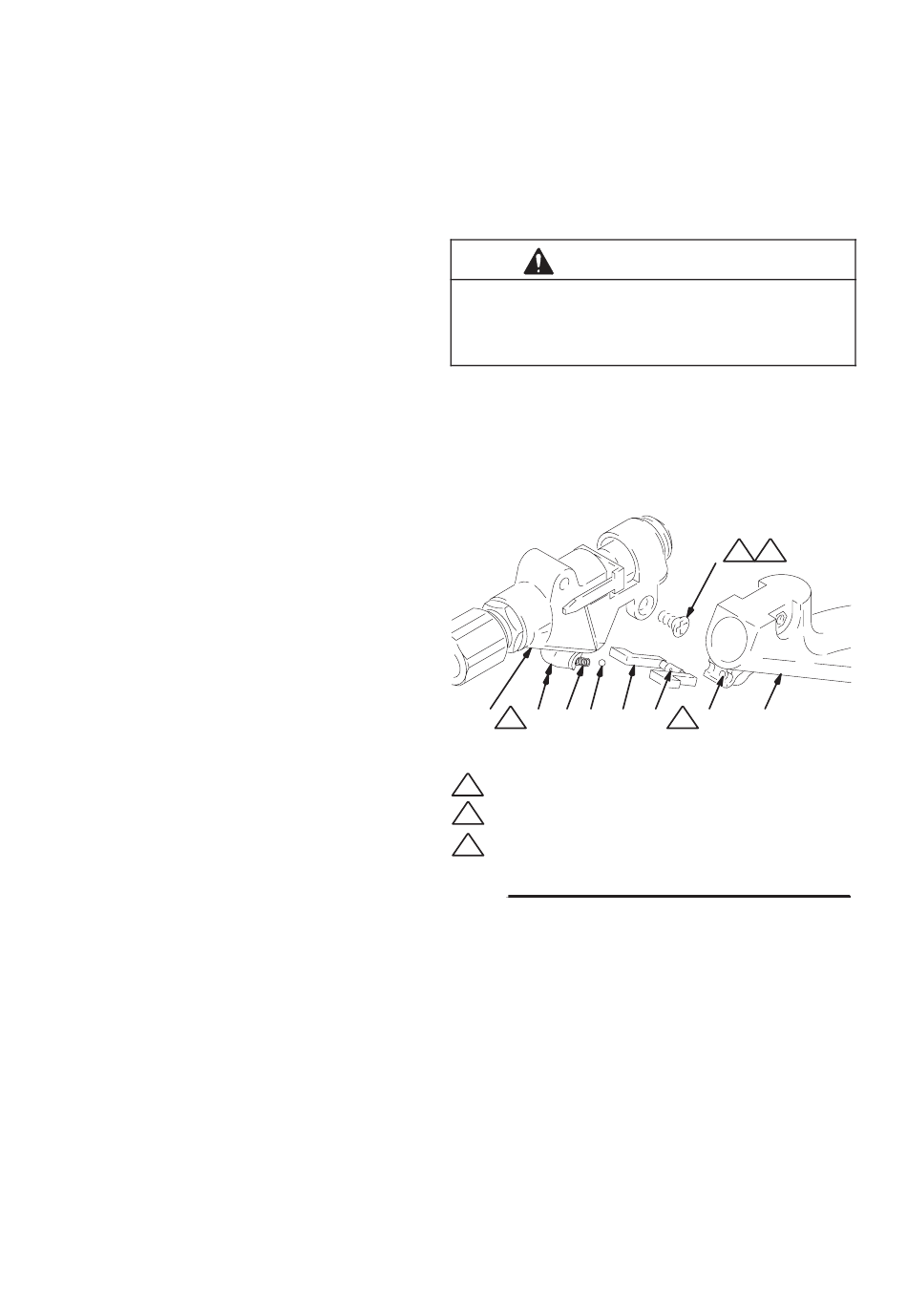

Afb. 5
VOORZICHTIG
F
c
7 2 15
d
Aandraaien tot 0,68–1,13 N.m.
Breng vet op lithiumbasis aan.
Breng lage-sterkte anaërobische draadpakking (blauw) aan.
9
A
M
F
c
14
01806
