Algemene informatie
OPMERKING: Nummers en letters tussen haakjes verwijzen
naar de overeenkomstige aanduidingen in
de afbeeldingen en de onderdelentekening.
OPMERKING: Gebruik altijd originele Graco-onderdelen
en -toebehoren. Deze zijn verkrijgbaar bij uw
Graco-leverancier. Als u zelf zorgt voor uw
eigen toebehoren, zorg er dan voor dat de
maatvoering klopt en dat ze de druk van uw
systeem aankunnen.
Afb. 1 is slechts een richtlijn voor de keuze en installatie van
systeemonderdelen en toebehoren. Neem contact op met uw
Graco-leverancier voor hulp bij het ontwerp van een systeem
dat precies is ontworpen voor uw specifieke behoeften.
De operator voorbereiden
Iedereen die de apparatuur gaat bedienen moet zijn opgeleid
op het gebied van veilige en efficiënte bediening van alle
systeemonderdelen en de juiste omgang met alle materialen.
Alle operators moeten alle instructiehandleidingen, plaatjes
en label zorgvuldig en goed hebben gelezen voor ze met
de apparatuur gaan werken.
Aarding
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
De pomp moet voor gebruik eerst geaard
worden. Lees ook het gedeelte BRAND-
EN EXPLOSIEGEVAAR op blz. 4.

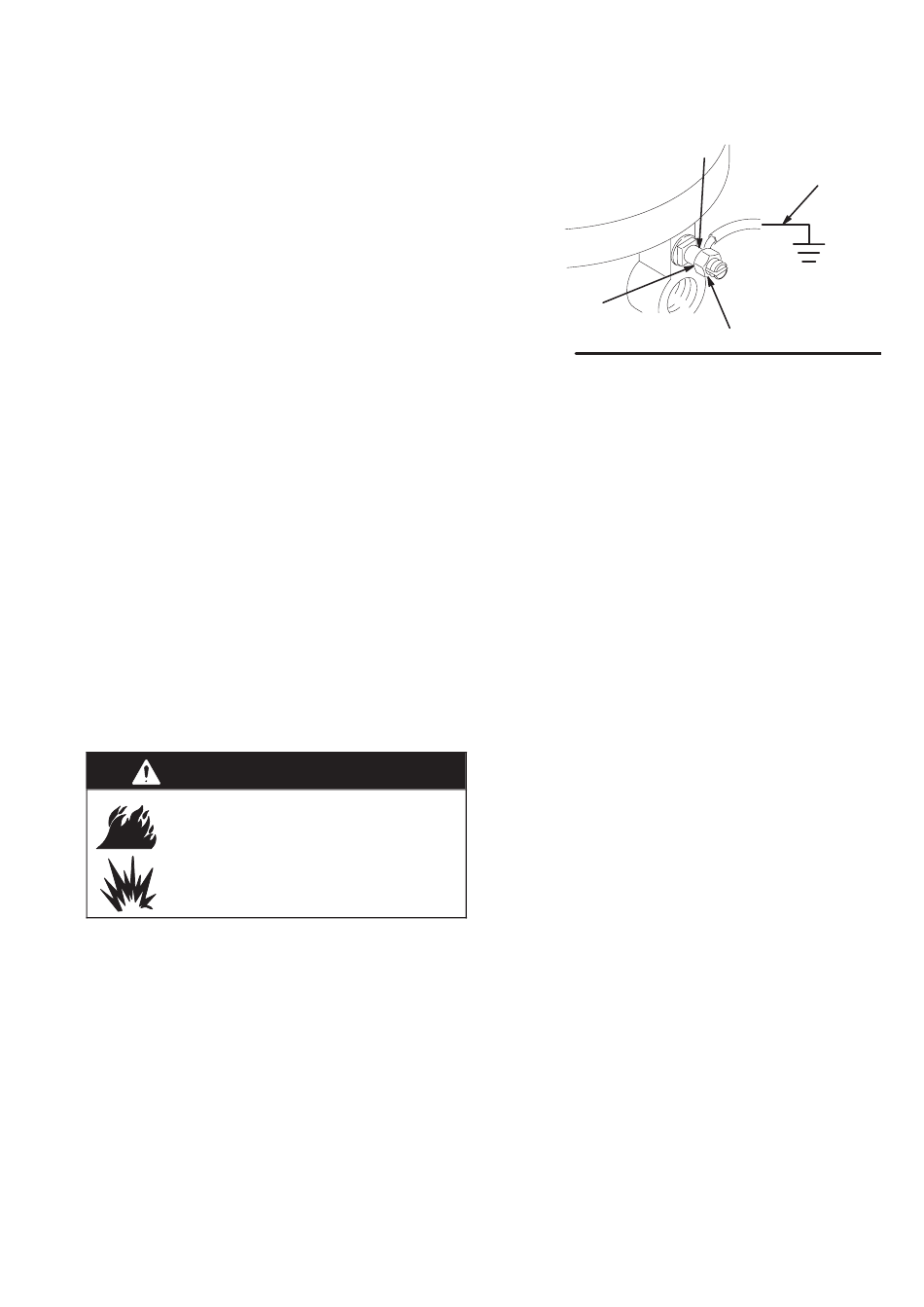

1.
Pomp: draai de moer (W) en de sluitring (X) los. Steek
een einde van de aardingsdraad (Y), met minimum
2
doorsnede 1,5 mm
, in het gat in het aansluitpunt
(Z), en draai de moer goed vast. Zie Afb. 2. Verbind
het andere eind van de aardingsdraad met een echte
aardaansluiting. Bestel onderdeelnr. 222011 voor het
bestellen van een aardingsdraad en aardklem.
Installatie
Afb. 2
2.
Lucht- en materiaalslangen: alleen elektrisch geleidende
slangen gebruiken.
3.
Luchtcompressor: volg de aanbevelingen van de fabrikant.
4.
Spuitpistool: aard deze door verbinding met een goed
geaarde materiaalslang en pomp.
5.
Aanvoerreservoir voor het materiaal: volg de ter plekke
geldende voorschriften op.
6.
Het te spuiten voorwerp: volg de ter plekke geldende
voorschriften op.
7.
Bakken voor oplosmiddelen die worden gebruikt bij het
doorspoelen: conform de ter plekke geldende voorschriften.
Alleen metalen bakken gebruiken die geleidend zijn;
plaats ze op een geaarde ondergrond. De bak niet op
een niet-geleidende ondergrond plaatsen, zoals papier
of karton, aangezien dan de continuïteit van de aarding
wordt onderbroken.
8.
Om de goede continuïteit van de aarding te handhaven
bij het doorspoelen of wanneer de druk wordt ontlast,
moet u een metalen gedeelte van het spuitpistool stevig
tegen de zijkant van een geaarde metalen bak houden
en dan pas de trekker van het pistool indrukken.
De pomp installeren
Bevestig de pomp op een manier die past bij de geplande
installatie. De maten van de pomp en de plaatsing van de
bevestigingsgaten zijn te zien op blz. 22.
Zorg dat de inlaat van de pomp zich 13 mm van de bodem
van de materiaalhouder bevindt als de pomp wordt onder-
gedompeld.
Als de pomp aan de wand of op een standaard wordt
gemonteerd, sluit dan een aanzuigleiding aan op de
3/4" npt(i) materiaalinlaat van de pomp en plaats het
andere uiteinde van de leiding in de materiaalhouder.
Z
X
W
Y
0720
308116
7
