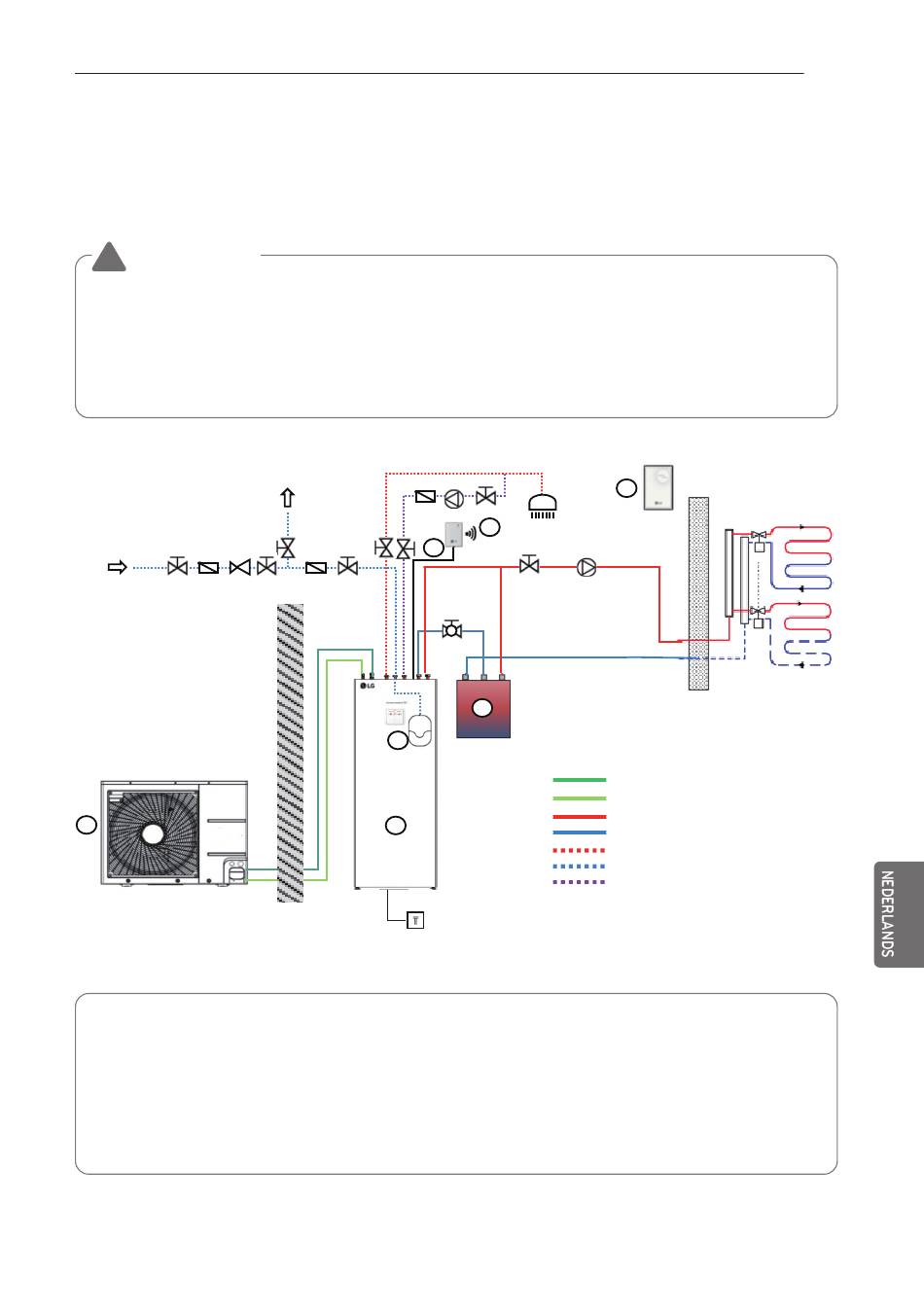

Cyclusschema : Extern
Het volgende schema toont een illustratieve installatiescène. Vraag uw lokale LG Partner voor
andere voorbeelden.
LET OP
!
Het volgende schema toont een illustratieve installatiescène. Vraag uw lokale LG Partner
voor andere voorbeelden. Het schema toont een schematisch overzicht van de vereiste
systeemcomponenten en hun locatie. Het bevat niet alle noodzakelijke componenten en
veiligheidstoestellen volgens DIN EN 12828, en mogelijk vereiste apparatuur voor onderhoud
en service. Lokale/nationale regelgeving moet worden opgevolgd! Onderhevig aan
technische wijzigingen.
Buiten
1
LG Aanvoer
① Buitenunit [HU0X1MR.U44]
② Binnenunit [HN0916T.NB1]
③ SWW-expansievat (8l) [OSHE-12KT]
④ Buffertank (40l) [OSHB-40KT]
a
6
Binnen
4
3
2
⑤ WIFI-module [PWFMDD200]
⑥ Expansiekabel(10m) [PWYREW000]
⑦ Kamer luchtsensor [PQRSTA0]
ALGEMENE INFORMATIE
7
5
b
Leiding voor koelgas (5/8")
Leiding voor koelmiddel (3/8")
Uitgang verwarmingscircuit
Ingang verwarmingscircuit
Sanitair warm water (SWW)
Sanitair koud water
SWW-hercirculatie
a.
SWW-hercirculatiepomp (zelf gereguleerd)
b.
Externe circulalatie (alleen met buffer)
27
