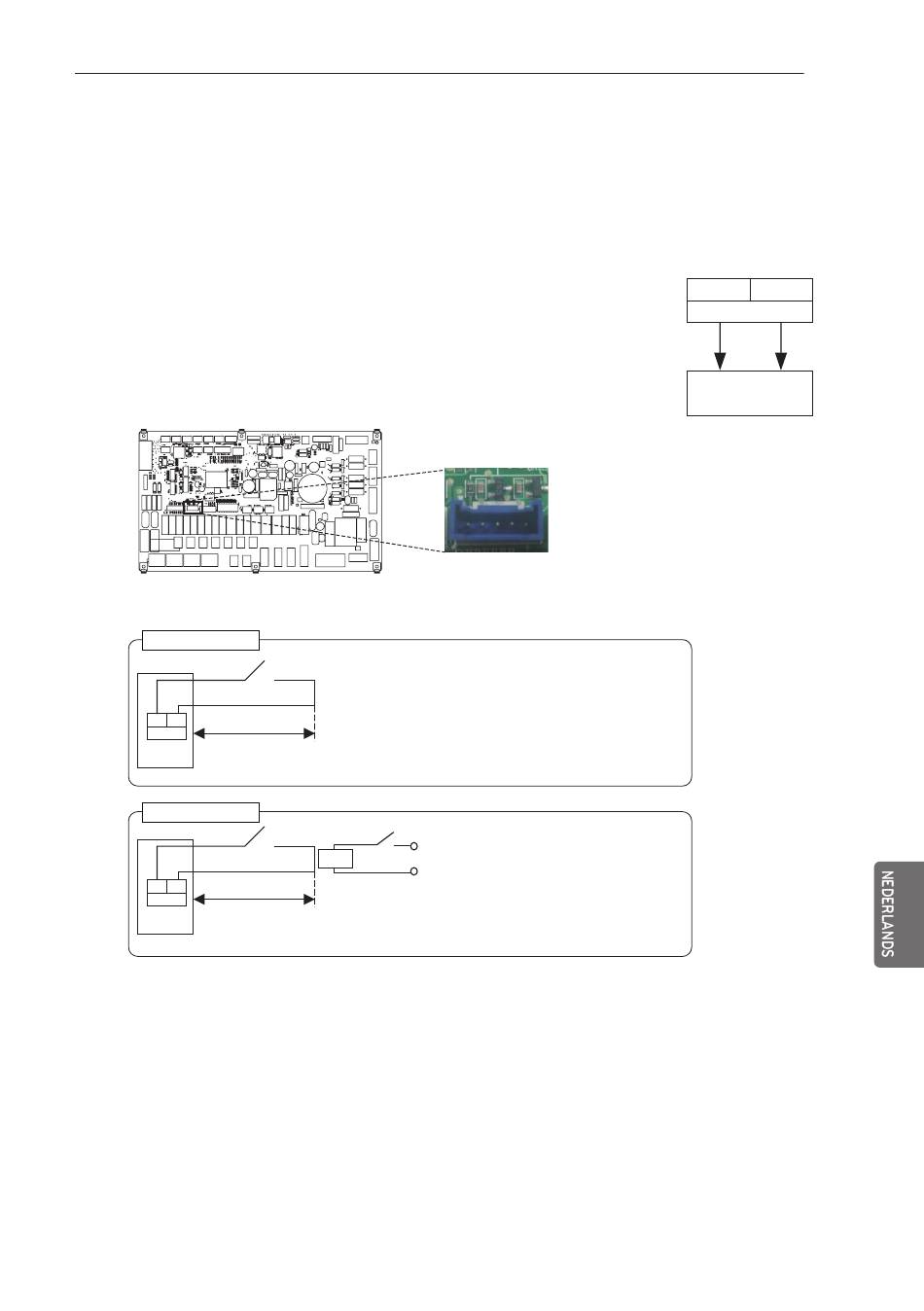

Externe controller - Programmeerbare digitale invoer instellen
Als u het apparaat wilt gebruiken via de externe digitale ingang (ON/OFF), sluit u de kabel aan op
de binnenprintplaat (CN_EXT).
Volg de onderstaande procedures met stap 1 tot 4.
Stap 1. Controleer of de voeding van het apparaat is uitgeschakeld.
Stap 2. Demonteer de voorpanelen en zoek de schakelkast (binnen) van het
apparaat
Stap 3. Sluit de afstandsbediening volledig aan op de printplaat (CN_EXT).
Stap 4. Sluit het externe controllerdeel aan op kleppenblokken 4(19, 20)
met behulp van onderstaande installatievoorbeelden.
Indoorprintplaat
Installatievoorbeeld: #1
19
20
Max. 10 m
CN_EXT
TB4
Installatieonderdeel site
Installatievoorbeeld: #2
19
20
Max. 10 m
CN_EXT
TB4
Installatieonderdeel site
Het doel van CN_EXT bepalen
Instelwaarde: instelling stap 0 ~ 5 binnen CN-EXT-poort
- 0: standaard
- 1: eenvoudige bediening aan/uit
- 2: droogcontact (eenvoudig contact)
- 3: Noodstop alleen voor binnenunit
- 4: Herbevestiging / afwezigheid
- 5: Noodstop van alle binnenunits (deze kan alleen worden ingesteld wanneer de binnenunit een
noodstopfunctie heeft)
• SW: eenpolige schakelaar
- Selecteer een onderdeel met contacten voor een extreem lage
stroomsterkte
SW
- 5 V ~ 12 V gelijkstroom wordt gebruikt aan het contactpunt
- Schakelaarbelasting is ongeveer 0.5 ~ 1 mA
• Stuurkabel
- Kabelgrootte: 22 tot 26 AWG
- Verleng de kabel niet meer dan 10 meter
Relaiscircuit
Stroomvoorziening
X
SW
X
van relais
• X: Relais (een contactpunt, een vaste 0.5 ~ 1 mA gelijksstroom)
• SW : Afstand AAN / UIT-schakelaar
• Stuurkabel (binnenunit naar relaiscircuit)
- Kabelgrootte: 22 tot 26 AWG
- Verleng de kabel niet meer dan 10 meter
INSTALLATIE ACCESSOIRES
CN_EXT
85
19
20
CN_EXT
Externe
controller
