INSTALLATIE ACCESSOIRES
80

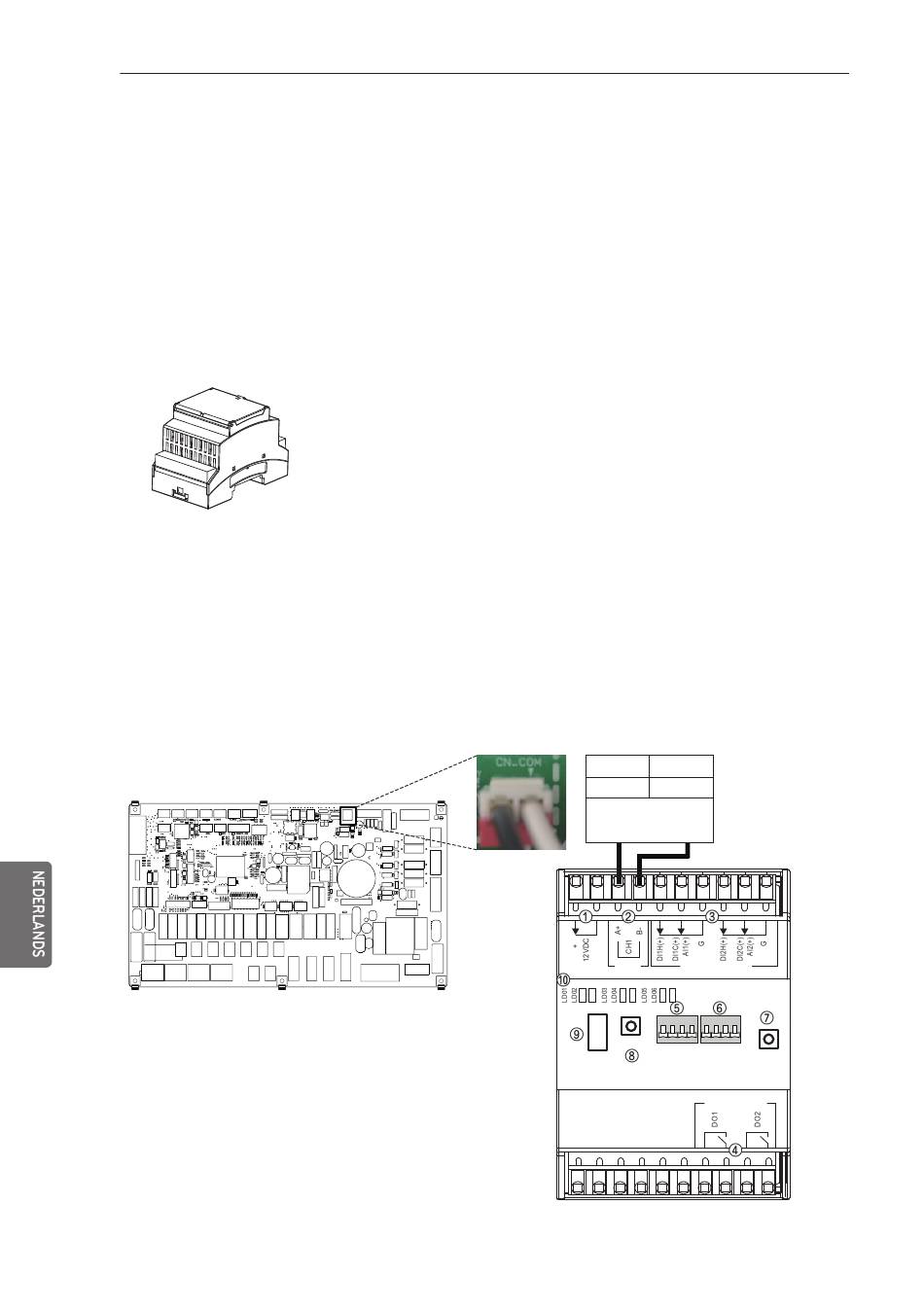

2 Zonecontroller
Dit product kan worden gebruikt door een 2 zonecontrollermodule, die afzonderlijk moet worden
aangeschaft, aan te sluiten. De 2-zonecontrollermodule kan communiceren met de bekabelde
afstandsbediening. Met de 2-zone controllermodule kunt u de individuele regeling van elke zone
inschakelen.
- Raadpleeg de installatiehandleiding voor de 2 Zonecontroller voor een gedetailleerde
installatiemethode.
Bedrading van 2-zonecontroller aansluiten
[delen van 2-zone controller]
Behuizing van 2 zonecontrollers
Volg de onderstaande procedures met stap 1 tot 4.
Stap 1. Controleer of de voeding van het apparaat is uitgeschakeld.
Stap 2. Demontage van de voorpanelen en zoek de schakelkast (binnen) van het apparaat
Stap 3. Controleer of de kabelboom (wit) volledig in de printplaat van de binnenunit (CN_COM)
zit.
Stap 4. Sluit de kabel aan op klemmenblok 4 (17/18).
Indoorprintplaat
CN_COM
17
17
A
A
CN_COM
-
RS485
ON
1
RST_2
CN_UART
Meterinterface
18
17 : Zwart
18 : Wit
B
UNIVERSAL INPUT
ON
2
3
4
1
2
3
4
SW01
SW02
RST_1
DIGITAL OUTPUT
