De verdringerpomp aansluiten op een lucht-
motor van Graco
De verdringerpomp kan aan een Graco luchtmotor worden
bevestigd met behulp van de Bevestigingsset C03510, die

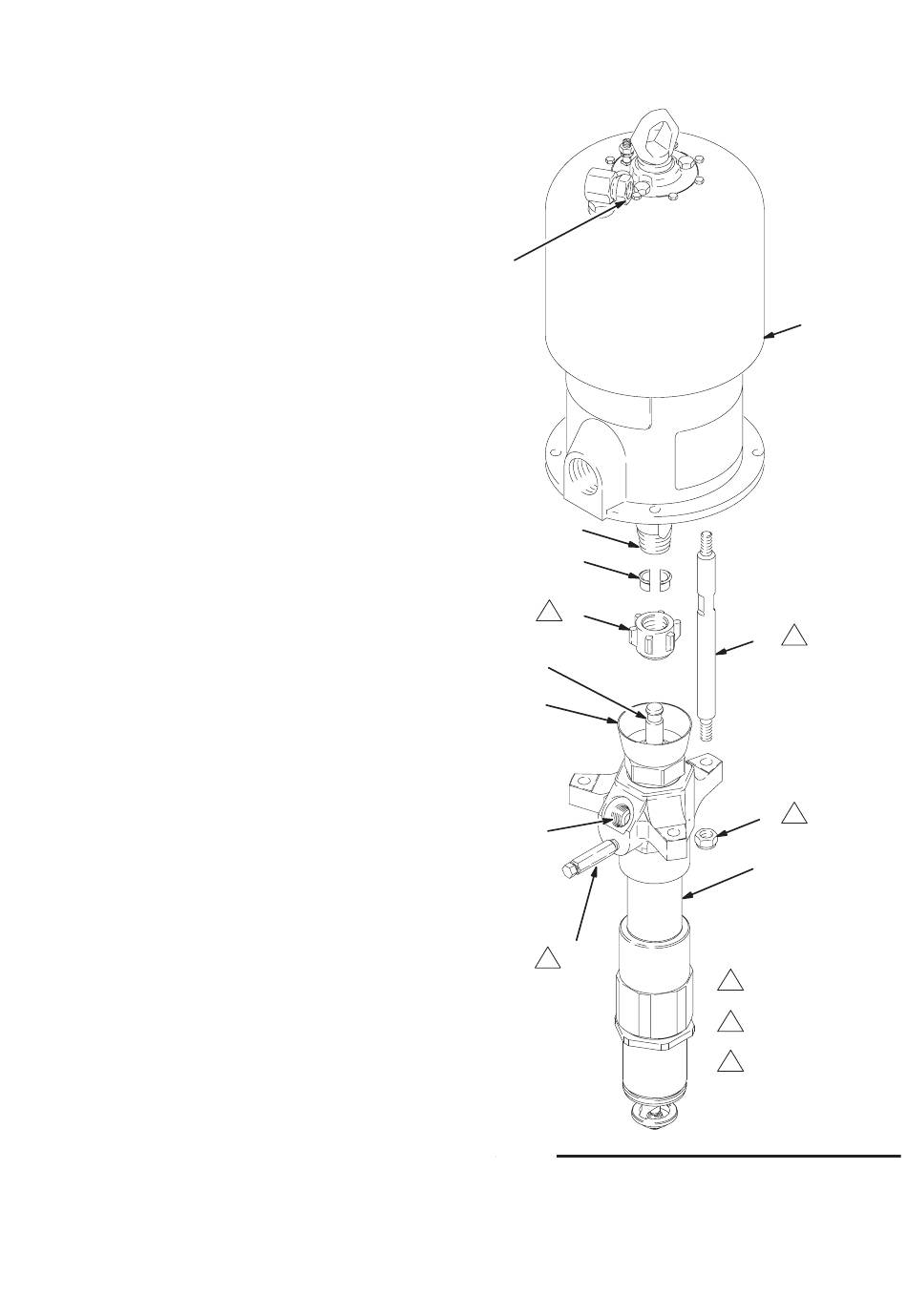

apart verkrijgbaar is. Afb. 2 illustreert hoe de verdringerpomp
op een Graco Kingt luchtmotor kan worden bevestigd.
1.
Schroef de trekstangen (A) in de basis van de luchtmo-
tor (B). Aandraaien met 81–89 N.m.
2.
Zorg dat de spanmoer (C) en de askragen (D) op hun
plaats zitten op de verdringerstang (1) van de pomp.
3.
Laat één persoon de pomp (G) vasthouden terwijl een
ander hem aan de motor (B) bevestigt. Zorg dat de
vloeistofuitlaat (E) van de pomp de stand ten opzichte
van de luchtinlaat (F) heeft zoals in de tekening afge-
beeld. Zet de verdringerpomp (G) op de trekstangen (A).
4.
Schroef de moeren (H) op de trekstangen (A) en draai
ze aan tot 81–89 N.m.
5.
Schroef de spanmoer (C) losjes op de motoras (J).
Houd de afplattingen van de motoras met een steeksleu-
tel vast om te voorkomen dat hij gaat draaien. Draai de
spanmoer aan met een bahco. Vastdraaien tot 196–210
N.m.
6.
Sluit alle slangen aan. Sluit de aarddraad aan (zie
blz. 5). Vul de olietas (2) voor éénderde met Graco
Throat Seal Liquid of een soortgelijke vloeistof.
7.
Als er al materiaal in de pomp zit moet het systeem eerst
30–60 minuten worden opgewarmd voordat de pomp
mag worden aangezet. Zorg dat het pistool geopend is
voordat het opwarmen begint.
8.
Draai de luchtaanvoer open. Laat voor een goede werk-
ing de pomp langzaam draaien.
Installatie
F
2
1
2
E
3
Afb. 2
J
D
C
20
1
2
3
B
A
1
H
1
G
Aandraaien tot 81–89 N.m.
Aandraaien tot 196–210 N.m.
Ontlastingsgat omlaag
gericht.
05143
308–570
7
