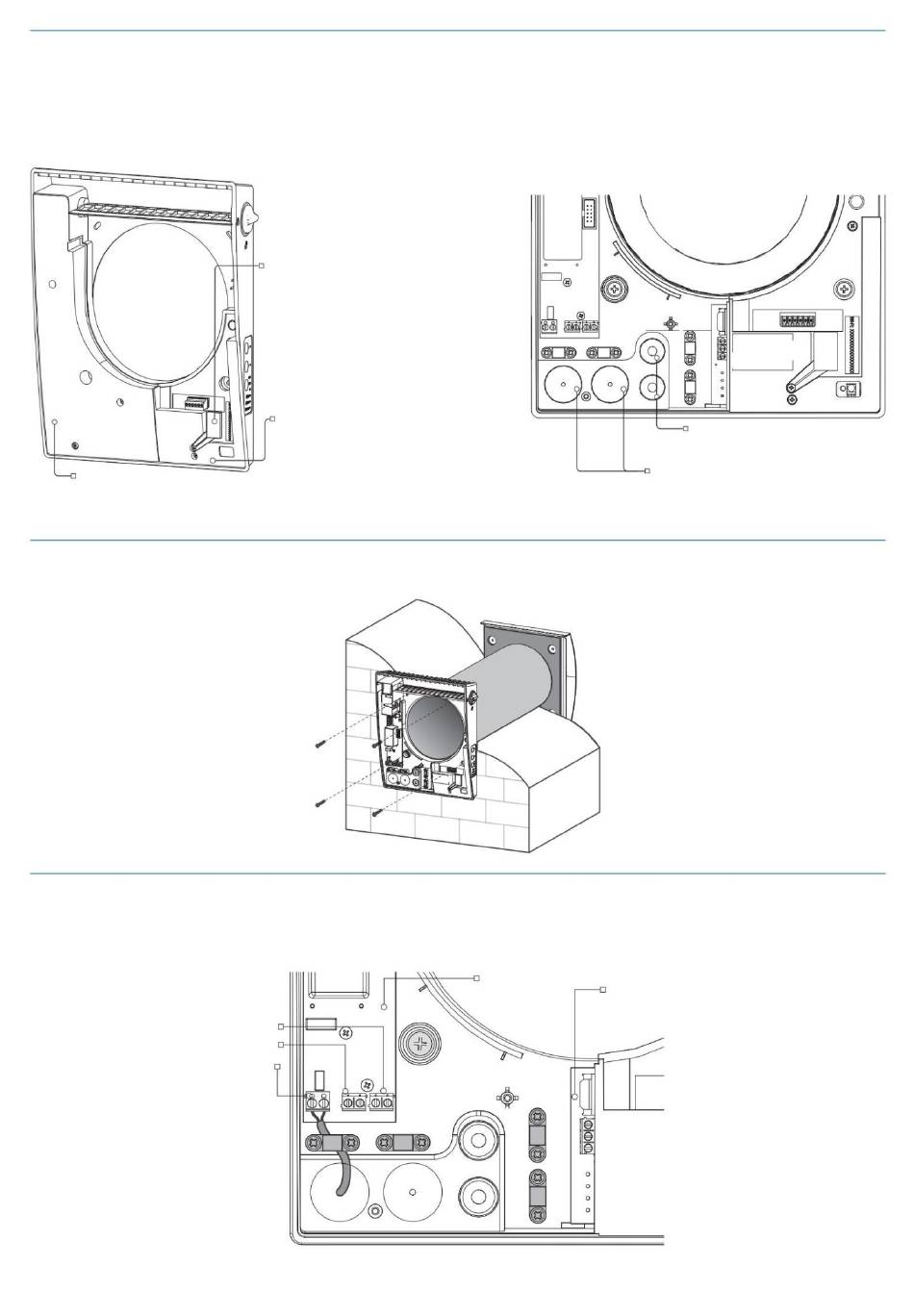

6. Draai de drie schroeven van de linker klep los om toegang te krijgen tot de
connectorterminals. Leid de stroomkabels door de daarvoor bestemde kabelwartels.
Linker klep
Dekt de overdrachtslocatie van de kabels
en de aansluitklemmen af.
7. Bevestig de achterkant van de binnenunit met de in de bevestiging set meegeleverde ventilatiesysteem schroeven aan de muur.
8. Plaats de stroomkabels zoals hier afgebeeld. Sluit de luchtbehandelingskast aan op het stroomnet volgens het externe aansluitschema (zie
paragraaf "Stroomaansluiting").
Zet de stroomkabel vast met een kabelklem.
Transparante klep
Dekt de DIP-schakelaars af.
Rechter klep
Bedekt de
besturingskaart.
XP3
XP2
XP1
N L
H1H2IN1IN2
Kabelwartels voor
stroomkabel
Bord A3
Bord A1
12V
IN
GND
XP1
Kabelwartels voor
sensorkabel
10
