INTEGRATIE VAN VENTILATIESYSTEMEN IN EEN NETWERK
Voor de aansturing van meerdere ventilatiesystemen
moeten ze in één netwerk zitten.
Alle ventilatiesystemen moeten worden aangesloten op een RS-
485-netwerk via een multi-drop bus (MDB).
Er kan slechts één ventilatiesysteem zijn met de "Master"-instelling en
maximaal 15 ventilatiesystemen met de "Slave"-instelling in een
netwerk.
WAARSCHUWING! Het combineren van +12V-stroomkabels van meerdere ventilatiesystemen is ten strengste verboden.
INSTELLEN VAN DE DIP-SCHAKELAAR BEINDIGINGSWEERSTAND
De DIP-schakelaar van de beëindigingsweerstand moet AAN (ingeschakeld) staan, wannneer het ventilatiesysteem gebruik makt van het eerste of
het laatste systeem in een RS-485-netwerk is.
Als twee of meer ventilatiesystemen in een netwerk per ongeluk
worden geactiveerd in de mastermodus, wordt een korte pieptoon
als foutmelding afgespeeld.
Vermijd het gebruik van kabels die langer zijn dan 200 m
voor RS-485-busverbindingen.

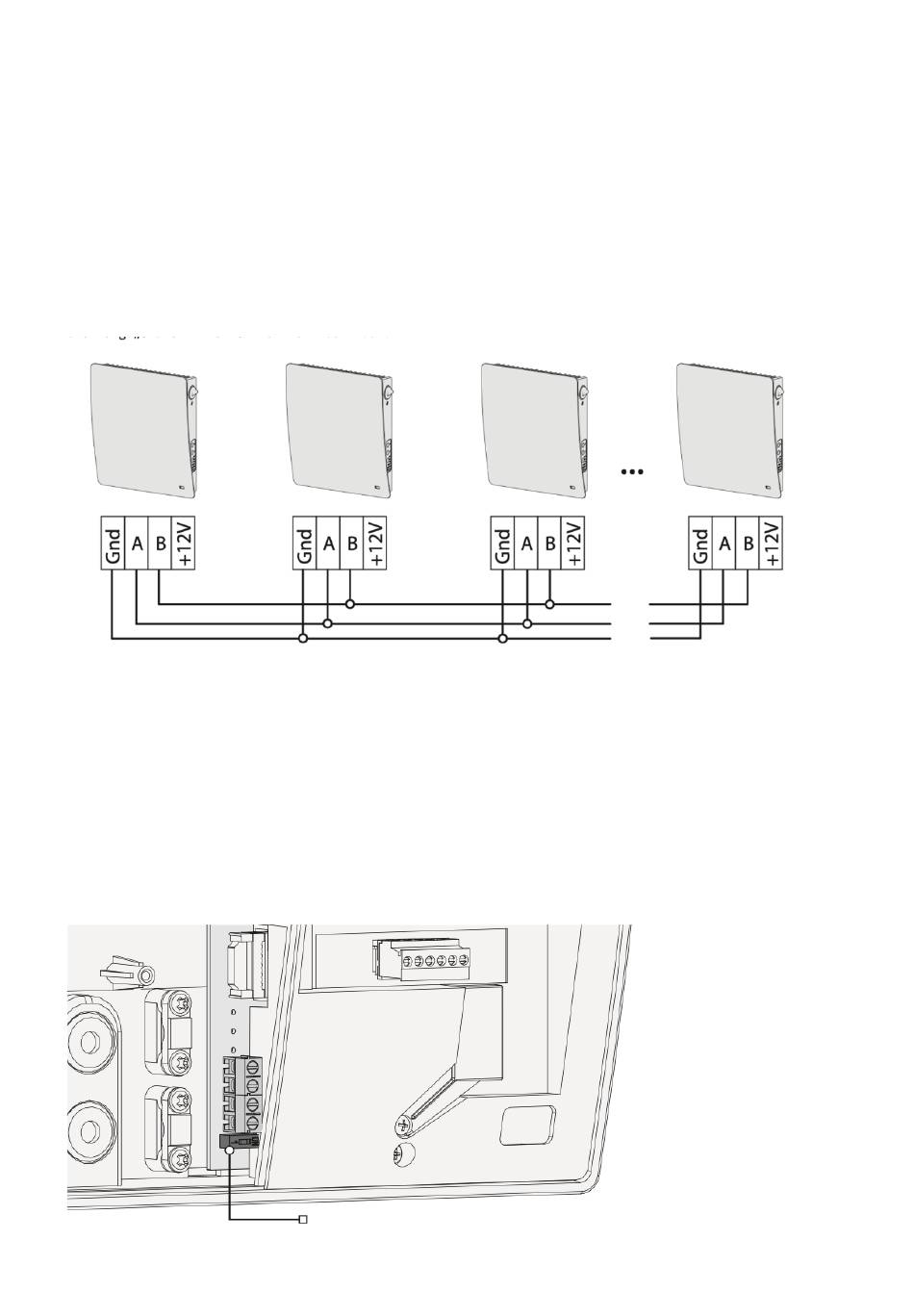

Hieronder ziet u het integratie schema.
DIP-schakelaar
beëindigingsweerstand:
