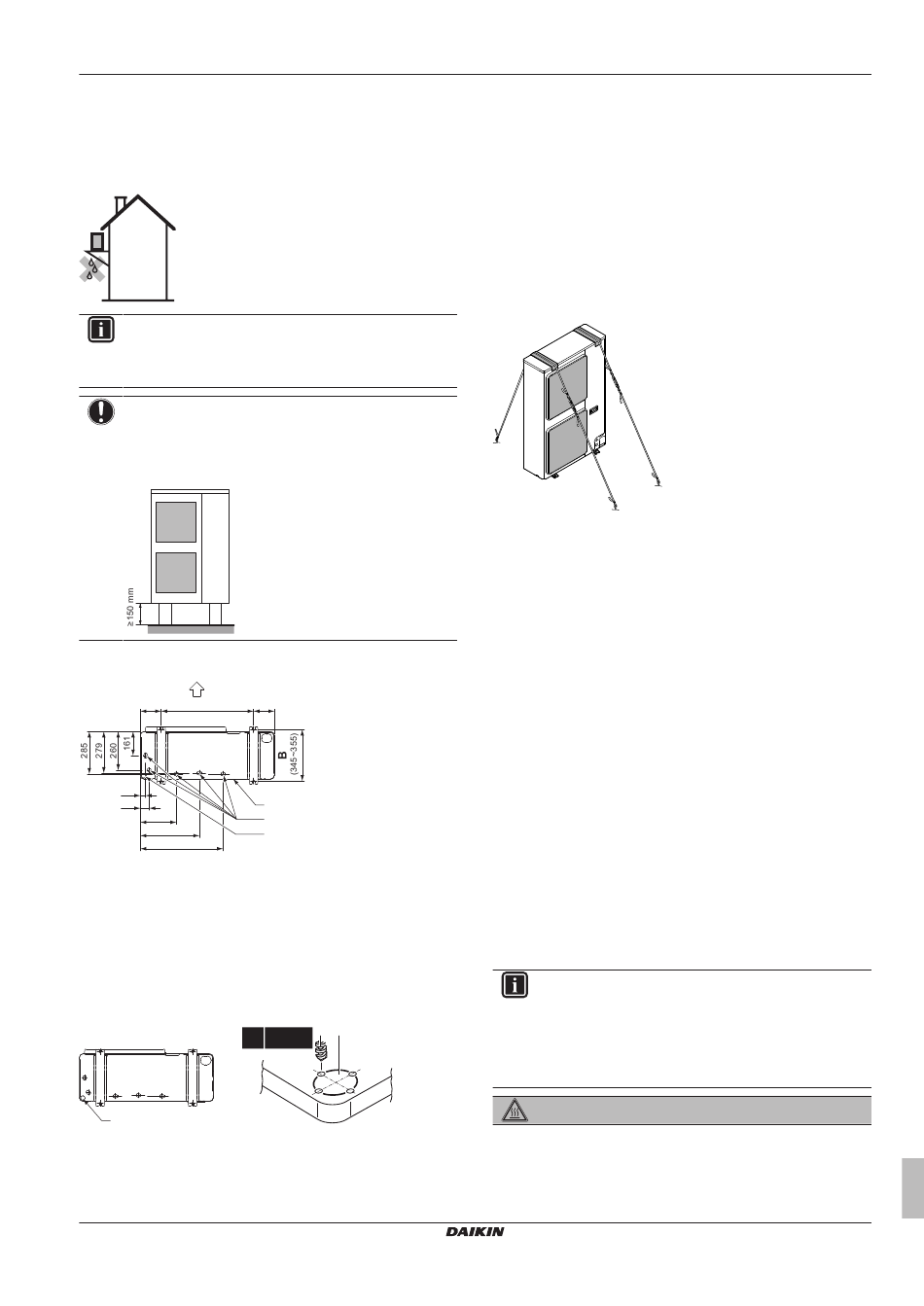

▪ Vermijd dat het afgevoerd water over het voetpad vloeit om ervoor
te zorgen dan het voetpad niet glad wordt bij vriestemperaturen.
▪ Indien u de unit op een frame installeert, plaats dan een
waterdichte plaat op maximum 150 mm van de onderkant van de
unit om te verhinderen dat water in de unit kan binnendringen en
afgevoerd water zou druppelen (zie de volgende afbeelding).
INFORMATIE
Indien nodig kunt u een afvoerblindpropkit (lokaal te
voorzien)
gebruiken
voorkomen.
OPMERKING
Als de afvoeropeningen van de buitenunit geblokkeerd
worden door een installatiebasis of het oppervlak van de
vloer, moet u de unit hoger plaatsen zodat er een vrije
ruimte van meer dan 150 mm onder de buitenunit ontstaat.
Afvoeropeningen (afmetingen in mm)
A
160
620
B
36
61
262
416
595
A
Uitblaaszijde
B
Afstand tussen ankerpunten
C
Onderkant frame
D
Afvoeropeningen
E
Uitbreekopening voor sneeuw
Sneeuw
In koude streken kan er zich sneeuw ophopen en bevriezen tussen
de warmtewisselaar en de buitenste plaat. Hierdoor kan de unit
minder efficiënt werken. Om dit te voorkomen:
1 Boor (a, 4×) en open de uitbreekopening (b).
4× Ø6 mm
b
2 Verwijder de bramen en breng reparatieverf aan op de randen
en de delen rond de randen om roestvorming te voorkomen.
RZAG71~140L7V1B
Split-systeem airconditioners
4P418663-1 – 2016.02
om
druppelend
afvoerwater
160
C
D
E
a b
6.3.6
Ervoor zorgen dat de buitenunit niet kan
omvallen
Wanneer de unit staat waar hevige windstoten de unit kunnen doen
overhellen, neem dan de volgende maatregelen:
1 Maak 2 kabels klaar zoals getoond op de volgende afbeelding
(ter plaatse te voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat
de kabels de verf niet kunnen beschadigen (ter plaatse te
voorzien).
4 Maak de uiteinden van de kabels vast. Span deze uiteinden
aan.
te
6.4
De koelmiddelleiding aansluiten
6.4.1
Over het aansluiten van de
koelmiddelleidingen
Alvorens de koelmiddelleidingen aan te sluiten
Controleer of de buitenunit en binnenunit gemonteerd zijn.
Typische werkstroom
De koelmiddelleiding aansluiten betekent:
▪ De koelmiddelleiding op de buitenunit aansluiten
▪ De koelmiddelleiding op de binnenunit aansluiten
▪ Olieafscheiders installeren
▪ De koelmiddelleiding isoleren
▪ Houd rekening met de richtlijnen voor:
▪ Buigen van leidingen
▪ Leidinguiteinden optrompen
▪ Soldeersel
▪ Gebruik van de afsluiters
6.4.2
Voorzorgsmaatregelen bij het aansluiten
van koelmiddelleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: RISICO OM ZICH TE VERBRANDEN
6 Installatie
Uitgebreide handleiding voor de installateur
