12.2

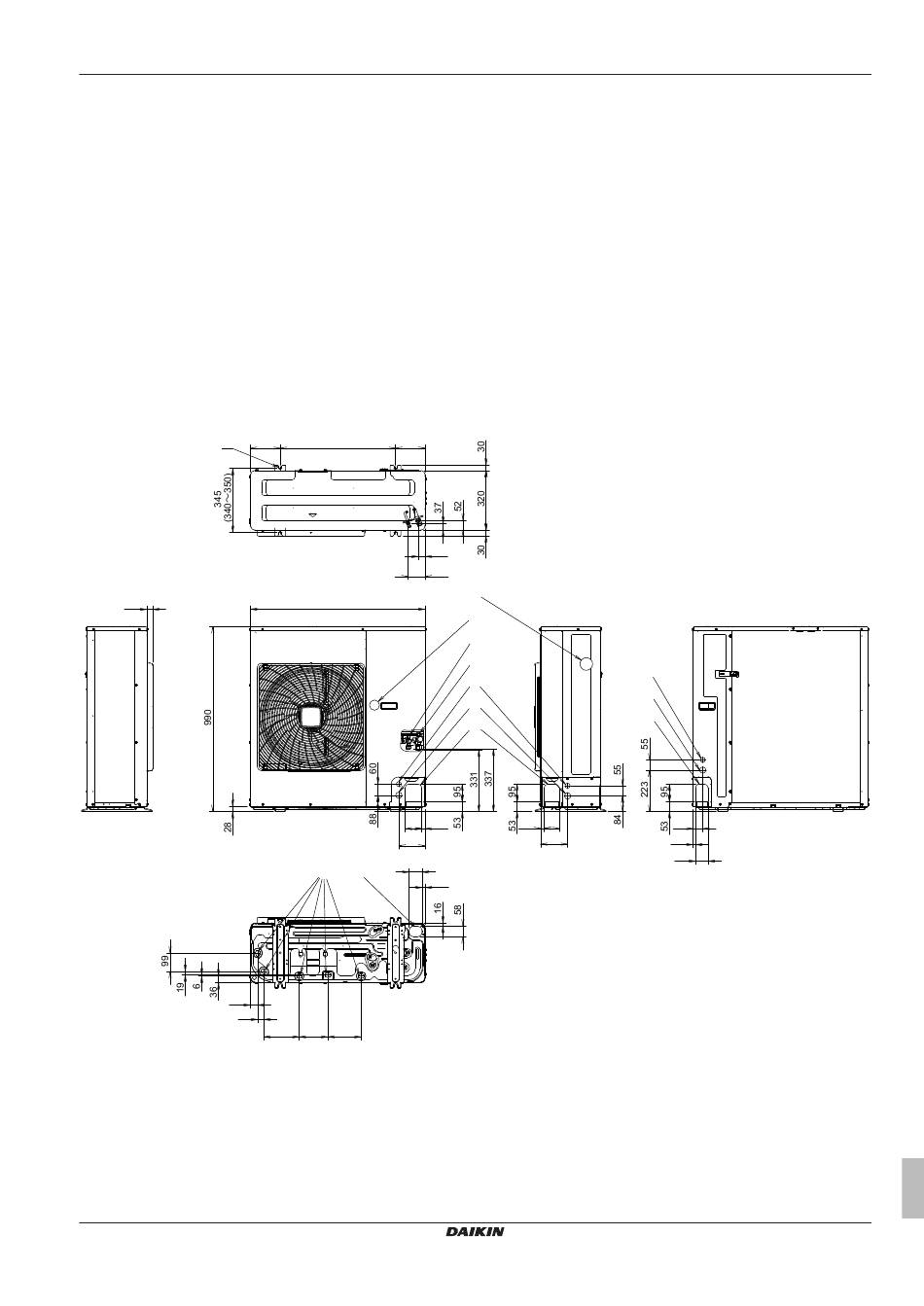

Afmetingen: Buitenunit
RZAG71 (afmetingen in mm)
i
32
40
32
a
Aansluiting gasleiding (Ø15,9 flareverbinding)
b
Aansluiting vloeistofleiding (Ø9,5 flareverbinding)
c
Interne servicepoort (in de unit)
d
Aardingsaansluitklem M5 (in de schakelkast)
e
Inlaat koelmiddelleiding
f
Inlaat bedrading elektrische voeding (uitbreekopening Ø34)
g
Inlaat bedrading besturing (uitbreekopening Ø27)
h
Afvoeropening
i
Ankerpunt (bout 4× M12)
RZAG71~140L7V1B
Split-systeem airconditioners
4P418663-1 – 2016.02
160
620
160
940
89
142
71
h
e
191
154
179
37
91
c
d
b
a
g
f
e
19
19
80
145
16
12 Technische gegevens
g
f
e
52
13
67
3D103893
Uitgebreide handleiding voor de installateur
