Hardware-indicatieafbeelding: De afbeelding geeft aan of de hardware is aangesloten.
Bij het openen van de software zoekt het systeem automatisch naar de hardware. Als het de hardware
niet detecteert, gaat het systeem automatisch verder in de simulatiemodus en wordt het
simulatiepictogram (rechtsboven) weergegeven in plaats van de indicatieafbeelding van de
aangesloten hardware. (linksboven)
D-0123669-J – 2023/08
Affinity Compact - Gebruiksaanwijzing - NL

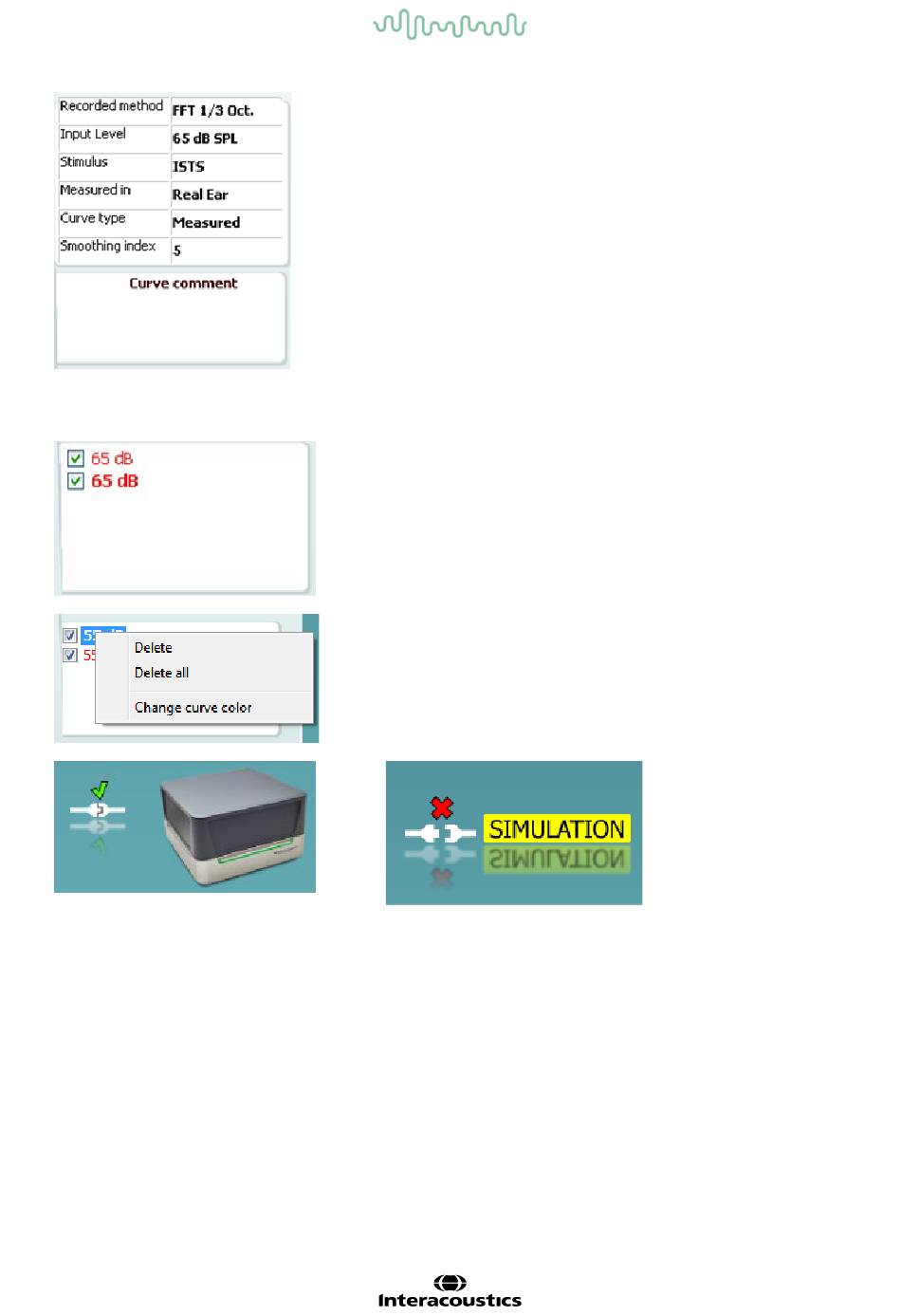

De meetgegevens van de geselecteerde curve worden aan de
rechterkant van het scherm weergegeven in de vorm van een
tabel.
U kunt voor iedere curve een Curve Comment
(Curveopmerking) invoeren in het opmerkingenvak aan de
rechterkant.
Selecteer een curve met behulp de curveselectievakken onder
Curve Display Options (Curveweergaveopties) en voer een
opmerking in het opmerkingenvak in.
De opmerking wordt dan weergegeven in het opmerkingenvak
wanneer de curve wordt geselecteerd.
De Curve Display Options (Curveweergaveopties) vindt u in
de hoek rechtsonder.
Als u meer curves van hetzelfde type (bijv. REIG-curves)
gemeten hebt, worden ze op ingangsniveau weergegeven. Vink
de curves aan die in de grafiek moeten worden weergegeven.
Door met de rechter muisknop op het ingangsniveau in de
curveweergave te klikken, heeft de gebruiker verschillende
opties.
