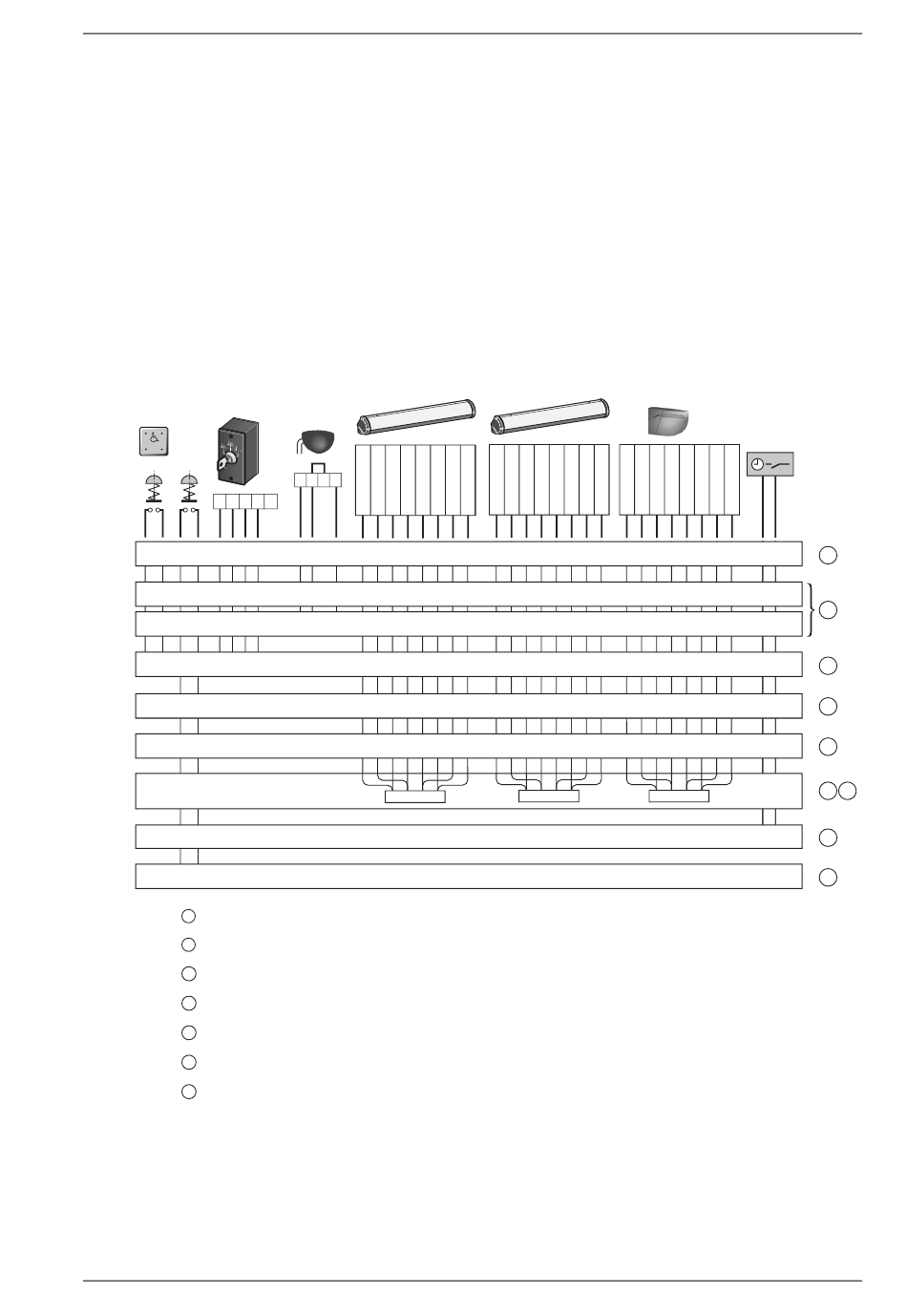

Aansluiting van impulsgevers en toebehoren
Raadpleeg de handleiding van de sensors voor informatie over montage en afstelling. Beschermende
apparatuur moet voldoen aan EN 12978.
Op deur gemonteerd
Als sensors worden gebruikt om contact met de deur te voorkomen, moeten de sensor voor aan-
wezigheidsdetectie en de sensor voor aanwezigheidsimpuls voldoen aan prestatieniveau = c
overeenkomstig EN ISO 13849-1. Bovendien moeten deze sensors worden bewaakt (getest) door
een EM EMSW EMO deuropener.
** Let op! Bij gebruik van de snelle aansluiting
worden de openings- en sluitzijde omgedraaid.
PS-4C
PRESS
TO OPEN
1 2 3 4 5
CU-ESD
1 2
CU-ESD
1 3
EXU-SI
3 4
EXU-SI
3 6
3 10 11 12
EXU-SA
EXU-SA
EXU-SA
EXU-SI
EXU-SI
3 7
Binnenimpuls
1
Buitenimpuls
2
Sleutelimpuls
3
Aanwezigheidsimpuls
4
Aanwezigheidsdetectie
5
Uit
6
Kill-impuls NO
7
*
Standaard
1005088-EMnl-NL-19.0
Activering-
s-
EMSP51-M**
sensor
A B C D E F G H
1 2 3 4
6 1
2
(6 1
3)*
13 3
4
1 1 1 2
4 5 5
1 1 1
3
4
5
Versie 2019-07-11
Stel sensor EMSP33-M:
DIP A7 in op AAN (voor mastersensor)
DIP B4 op AAN voor aanwezigheidsimpuls
DIP B4 op UIT voor aanwezigheidsdetectie
EMSP33-M
A C H B F D I E
A B C J E F G H
1 1 1 2
4 5 5
1 1 1 2
1 1 1
3
4
5
5
1 1 1
5
A
Bruin
B
Geel
C
Roze
D
Violet
E
Wit
F
Blauw
G
Rood
H
Groen
I
Zwart
J
Grijs
11 Opstarten
EMSP59-M
4 5 5
3
4
5
5
3 10
1
2
3
4
5
4
5
6
7
