Afdekkap
De afdekkap en de achterplaat zijn gemaakt van blank geanodiseerd aluminium. De eindplaten
zijn gemaakt van zwart geverfd plaatstaal.
12.1
Afdekkap bevestigen en verwijderen
De afdekkap wordt over flenzen in de achterplaat geschoven zodat de opstaande randen in de
groeven passen.
Breek het afdekplaatje af en klik het in de achterplaat voor de asuitvoer. Klik het andere afdekplaatje
in de tweede sleuf. Zet de afdekkap vast met de schroef.

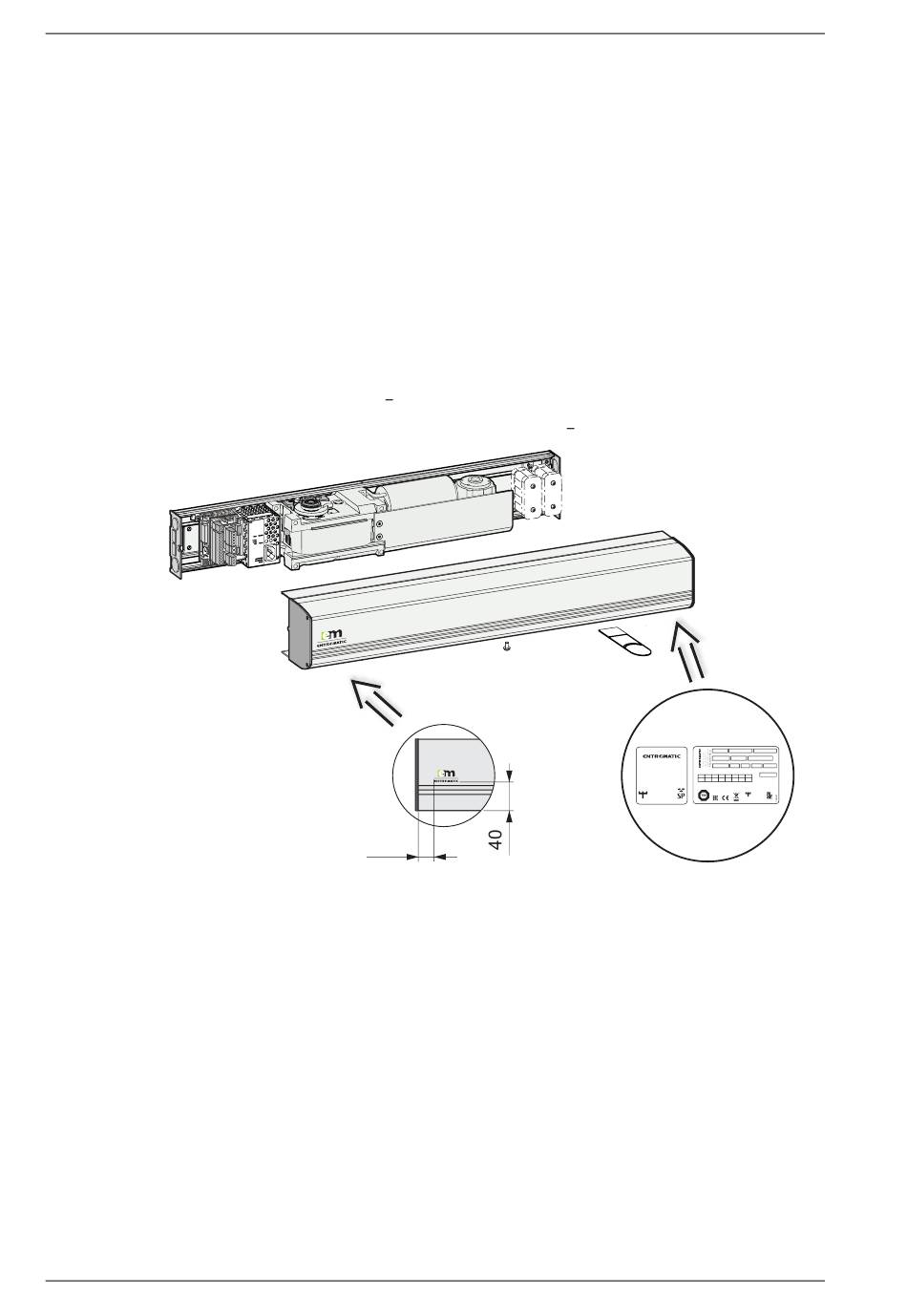

Plaats het productlabel met de CE-markering rechtsonder aan de afdekkap van de deuropener zodra
het geheel correct geïnstalleerd en afgesteld is (zie afbeelding).
Plaats het EM-logo op de afdekkap zie afbeelding.
Alleen voor SE: Plaats het SITAC-label naast het productlabel zie afbeelding.
