7.4
7.4.1
7.4.2
7.4.3
28

Demontage MCV(S)10

Daar waar geen afbeelding bij een instructie aanwezig is, hebben de gebruikte
positienummers betrekking op de afbeelding behorend bij de onderdeellijst van deze
pomp, in hoofdstuk 9 "Onderdelen".

Demontage lantaarnstuk

1 Verwijder de asafdichingsbeschermkappen (0276).
2 Maak de beschermhuls van de koppeling los, schuif deze omhoog en neem de rubber
demperstrip tussen de beide koppelingshelften uit.
3 Draai de bouten en moeren (0690) los en neem de elektromotor (0680) van het
lantaarnstuk (0030) af.
4 Maak de koppelingshelft (0660) los van de pompas (0620) en verwijder de spie
(0150).
5 Verwijder de bovenste spatring (0100) van de pompas en schuif de onderste spatring
omlaag.
6 Maak de beide lagerdeksels (0110) los. Neem het bovenste lagerdeksel van de
pompas, het onderste lagerdeksel zit nu los om de pompas.
7 Verwijder de buitenborgring (0290) en de vulring (0160) van de pompas.
8 Draai met een tang de trekstangen (0610) los uit het lantaarnstuk.
9 Trek het lantaarnstuk (0530) verticaal omhoog van het pompgedeelte. De lagers
worden hierbij van de pompas getrokken, bij 2 tot en met 8 waaiers: 1 lager.
10 Verwijder het lagerdeksel en de spatring van de pompas.

Demontage kogellagers

1 Verwijder de binnenborgring (0130) uit de lagerruimte.
2 Pers met een passende bus, die draagt op de buitenring, de lagers uit de lagerruimte.

Demontage stopbuspakking

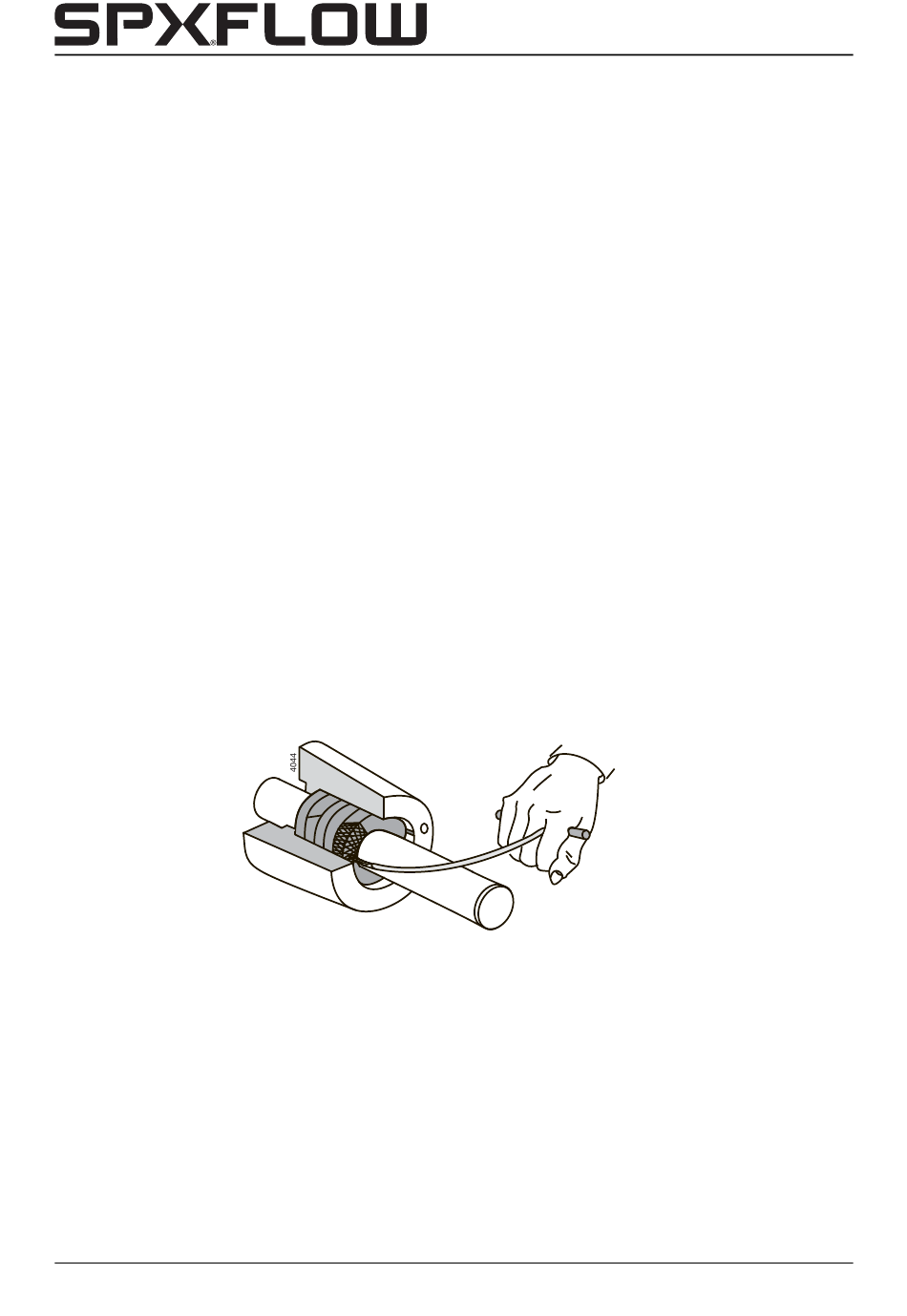

Figuur 3:
Verwijderen stopbuspakkingringen.
Als alleen de pakkingringen vervangen moeten worden, ga dan als volg te werk:
1 Verwijder de asafdichingsbeschermkappen (0276).
1 Draai de glandmoeren los en verwijder de gland (0190).
2 Neem de pakkingringen uit de stopbus. Gebruik hiervoor een speciale pakkingtrekker,
zie figuur 3.
Als de reden van demontage het vervangen van de stopbuspakking is geweest, kan nu
de nieuwe stopbuspakking worden gemonteerd. Zie hiervoor vanaf paragraaf 7.5.4.
Als de pomp nog verder gedemonteerd moet worden, dan gaat het verwijderen van de
pakkingringen gemakkelijker als het uitlaathuis (0020) van het ledenpakket en aseinde is
afgenomen.
Demontage en montage
MCV/NL (1807) 4.4
