Montage MCV(S)12,5-14a/b-16-20a/b
Voorbereiden montage
• Voor de juiste aanhaalmomenten zie onder paragraaf 10.1.2 "Aanhaalmomenten
trekstangen".
• Voor de juiste smeer- en borgingsmiddelen, zie onder paragraaf 10.2 "Nasmeren van
kogellagers" en paragraaf 10.3 "Aanbevolen vloeibare borgingsmiddelen".
• Voor montage dienen alle betrokken onderdelen altijd schoon en onbeschadigd te zijn.
• Laat lagers en asafdichting zo lang mogelijk in de verpakking.
• Indien het lager niet vervangen hoeft te worden, moeten lager en lagerruimte worden
gereinigd en van nieuw vet worden voorzien.
Submontage deksels
Gebruik voor het inpersen van de dichtingsringen een passende montagebus. De vlakke
zijde van de dichtingsringen moet gelijk zitten met de vlakke zijde van het deksel, zie
figuur 6.

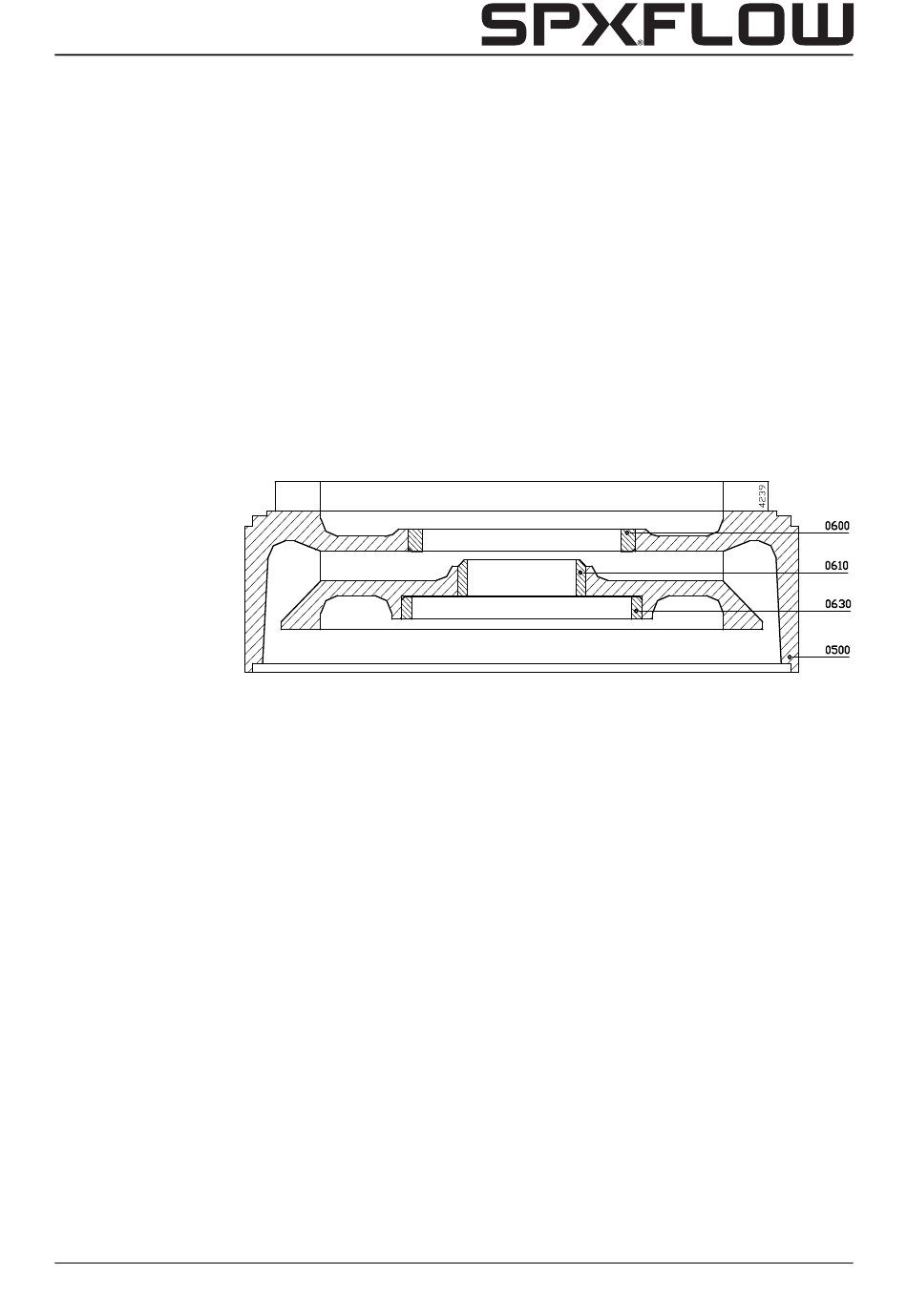

Figuur 6:
Montage dichtingsringen
1 Monteer de kleine dichtingsringen (0610) in de deksels (0500).
2 Monteer een dichtingsring (0600) in het zuigdeksel (0520).
3 Monteer de dichtingsringen (0600) en (0630) in de deksels (0500).
Bij het deksel dat direct achter de persstoel komt worden de dichtingsringen
(0600) en (0610) NIET gemonteerd: In de rand voor dichtingsring (0610) komt
de smoorbus (0060) te zitten, welke in het uitlaathuis (0010) is gemonteerd.
Dichtingsring (0600) wordt niet gemonteerd, want aan die zijde van het deksel
zit geen waaier.
Demontage en montage
35
