5.3
Condensatieregeling (Alleen W/C units)
De waterinvoertemperatuur voor condensor wordt geregeld om binnen de beperkende grenzen van de compressor een
optimale efficiëntie van de koelmachine te bereiken. Om dit te doen beheert de applicatie de uitgangen voor de regeling
van de volgende condensatie-apparaten:
•
Torenventilator #1...4 door middel van 4 aan/uit-signalen. Torenventilator # status is aan wanneer cond WUT
groter is dan de cond WUT instelwaarde. Torenventilator # status is uit wanneer cond WUT lager is dan is dan

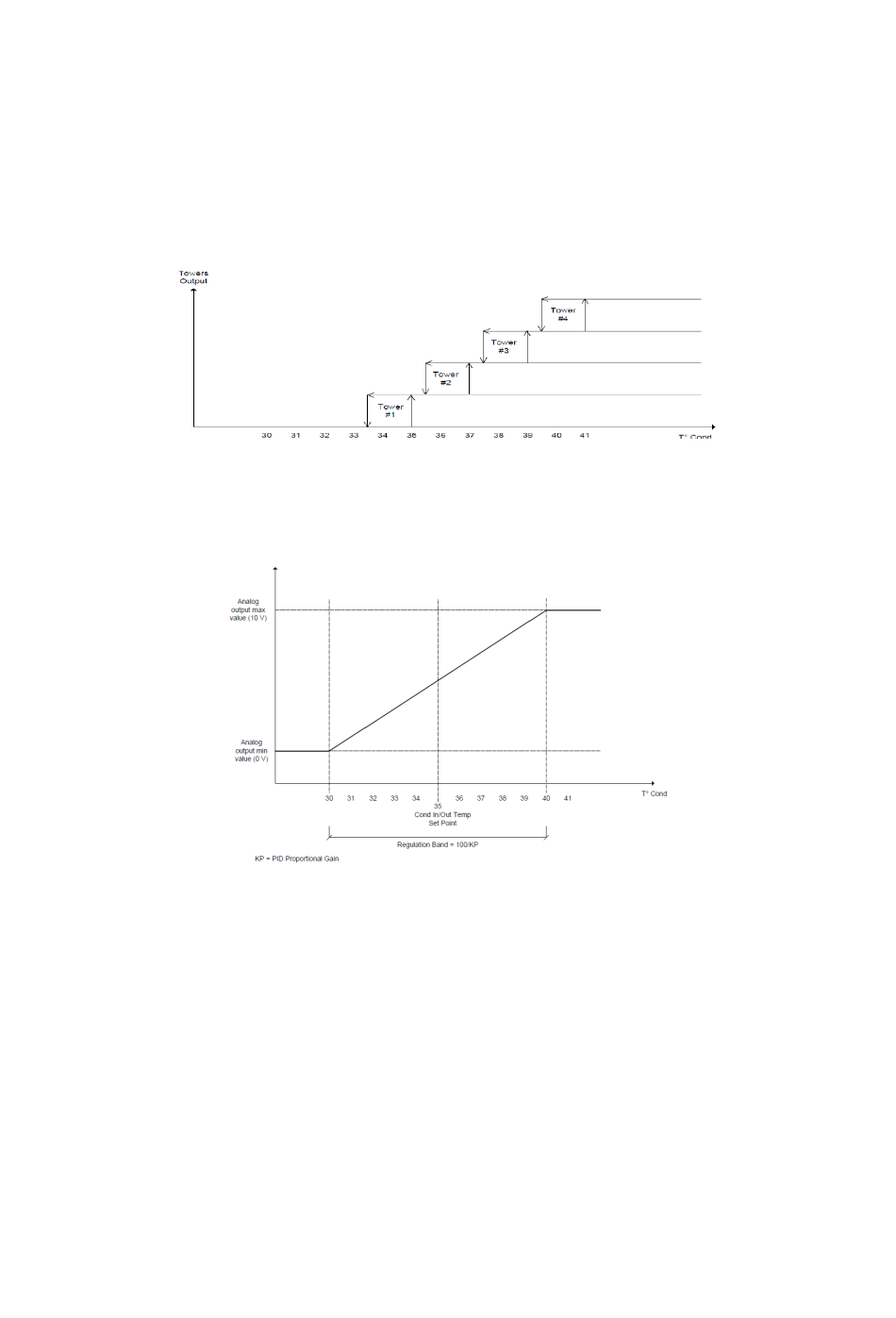

de instelwaarde - diff. De onderstaande afbeelding toont een voorbeeld van een achtiverings- en
deactiveringsvolgorde op basis van de cond WUT huidige waardeverhouding met de instelwaarden en
differentiëlen die in 0 zijn vermeld.
•
1 Vfd door middel van een modulerende 0-10V signaal dat via een PID controller werd gegenereerd. De volgende
grafiek is een voorbeeld van het modulatiesignaalgedrag in geval van een PID-regeling die volledig proportioneel
zou moeten zijn.
5.4
EXV regeling
De unit is standaard uitgerust met een elektronisch expansieventiel (EXV) per circuit, dat bewogen wordt door een
stappenmotor. De EXV regelt de thermodynamische cyclus (verdamper) om de efficiëntie van de verdamper te
optimaliseren en tegelijkertijd de juiste werking van het circuit te waarborgen.
De controller omvat een PID-algoritme dat de dynamische reactie van de klep regelt teneinde een bevredigende, snelle
en stabiele respons op variaties in systeemparameters te bereiken.
In drukregeling is de EXV geplaatst om de verdampingsdruk te regen en te vermijden dat het boven de MOP kan gaan.
Wanneer de EXV overgaat naar de Oververhittingsregeling wordt de overhittingsdoelstelling berekend om het
verdampingsoppervlak, dat wordt gebruikt om warmte met het ander medium uit te wisselen, te maximaliseren. Dit doel
wordt continu bijgewerkt, en er wordt elke 10 seconden een gemiddelde berekend.
Als het circuit loopt, is de stand van de EXV beperkt tot een 5% of 100% stand.
Elke keer dat het circuit Uit is of de uitschakelprocedure gestart wordt, bevindt de EXV zich in de gesloten stand. In dit
geval zijn extra stappen nodig voor sluiten nodig om een juist herstel van de nulstand te garanderen.
De aandrijving van het expansieventiel is uitgerust met een UPS-module zodat het expansieventiel in het geval van een
stroomstoring veilig gesloten kan worden.
D-EOMZC00106-17_05NL - 44/68
