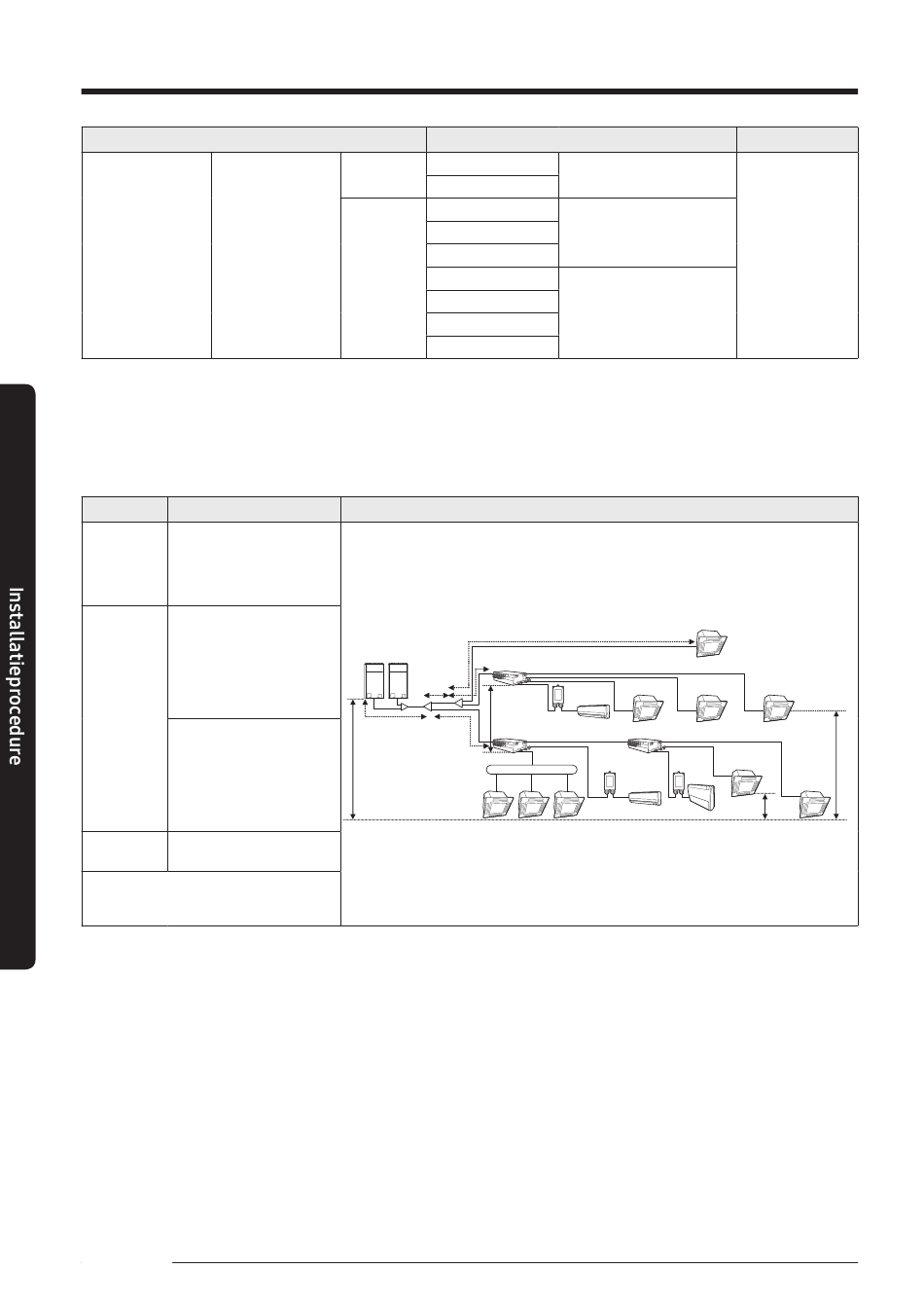

Installatie koelmiddelpijp
EEV-kit ~
binneneenheid
※ Raadpleeg de EEV-kit handleiding
Noot 1) Als de binneneenheid zich op een hoger niveau bevindt dan de buiteneenheid, dan is het toegestane hoogteverschil 110 meter
(als het hoogteverschil hoger is dan 40 meter, dan moet u contact opnemen met de leverancier voor meer informatie), maar als
de binneneenheid zich op een lager niveau bevindt dan de buiteneenheid, dan is het toegestane hoogteverschil 110 meter (als
het hoogteverschil hoger is dan 50 meter, dan moet u besluiten of u wel of geen PDM-kit installeert of niet).
Modelnaam van de PDM-kit: MXD-A38K2A, MXD-A12K2A, MXD-A58K2A
Noot 2) Vereiste voorwaarde
Classificatie
Eerste
45 m ≤ b+h+k, l+m+q, l+r ≤ 90
verbinding
m: De grootte van de aftakking
aftakking ~
van de vloeistof- en lage druk
Verste
gaspijpen (b, I, m) moet met 1
binneneenheid
graad worden vergroot.
Als de grootte van de pijp
(hoofdpijp) tussen de eerste
verbindingsaftakking en de
buiteneenheid niet met 1 graad
wordt vergroot, a+(b+l+m)
x2+c+d+e+f+g+h+i+j+k+n+o+p+q+r
Total
lengte van
Als de grootte van de pijp
verlengpijp
(hoofdpijp) tussen de eerste
verbindingsaftakking en de
buiteneenheid met 1 graad
wordt vergroot, a+(b+l+m)
x2+c+d+e+f+g+h+i+j+k+n+o+p+q+r
MCU ~ elke
c+d, c+e, c+f, g, h+i, h+j, h+k, n,
binneneenheid
o, p, q, r ≤ 45 m
Verschil tussen de afstand van de buiteneenheid
tot de verste binneneenheid en de dichtstbijzijnde
binneneenheid ≤ a+b+h+k) - (a+b+c+d) ≤ 45
Noot 3) Voor binneneenheden waarop geen MCU is aangesloten, geldt dat u erop moet letten hun opties in te stellen op
"Binneneenheid alleen voor koelen", en ze daarna aan te sluiten op gaspijp met lage druk en een vloeistofpijp. Let erop dat u
alleenbinneneenheden die alleen voor koelen worden gebruikt combineert zodat hun totale capaciteit 50% of minder wordt
van de totale capaciteit van alle binneneenheden.
Noot 4) Als er meer dan een binneneenheid in een MCU-poort wordt aangesloten, dan kunnen de onderstaande binneneenheden niet
worden gecombineerd. ERV plus (AM***FNKDE**), OAP-buis(AM***JNEPE**), Hydro-eenheid HE(AM***FNBD**), Hydro-
eenheid HT(AM***FNBF**), AHU-kit (MXD-K***AN, MCM-D***N)
Noot 5) Als er twee MCU-poorten met een Y-verbinding worden verbonden, dan kunnen de binneneenheden met niet meer dan één
eenheid worden gecombineerd.
26
Nederlands
EEV-kit
2 m
Daadwerkelijke
pijplengte
20 m of
minder
Conditie
≤ 1000 m
a
H1
≤ 1000 m
Modelnaam
MEV-E24SA
MEV-E32SA
MXD-E24K132A
MXD-E24K200A
MXD-E32K200A
MXD-E24K232A
MXD-E24K300A
MXD-E32K222A
MXD-E32K300A
Voorbeeld
r
m
I
n
MCU
H4
b
h
c
MCU
g
d
e
f
Opmerkingen
1 binnen
2 binnen
Van toepassing op
producten zonder
EEV (wand- en
plafondmontage)
3 binnen
o
p
q
j
MCU
k
i
H3
H2
