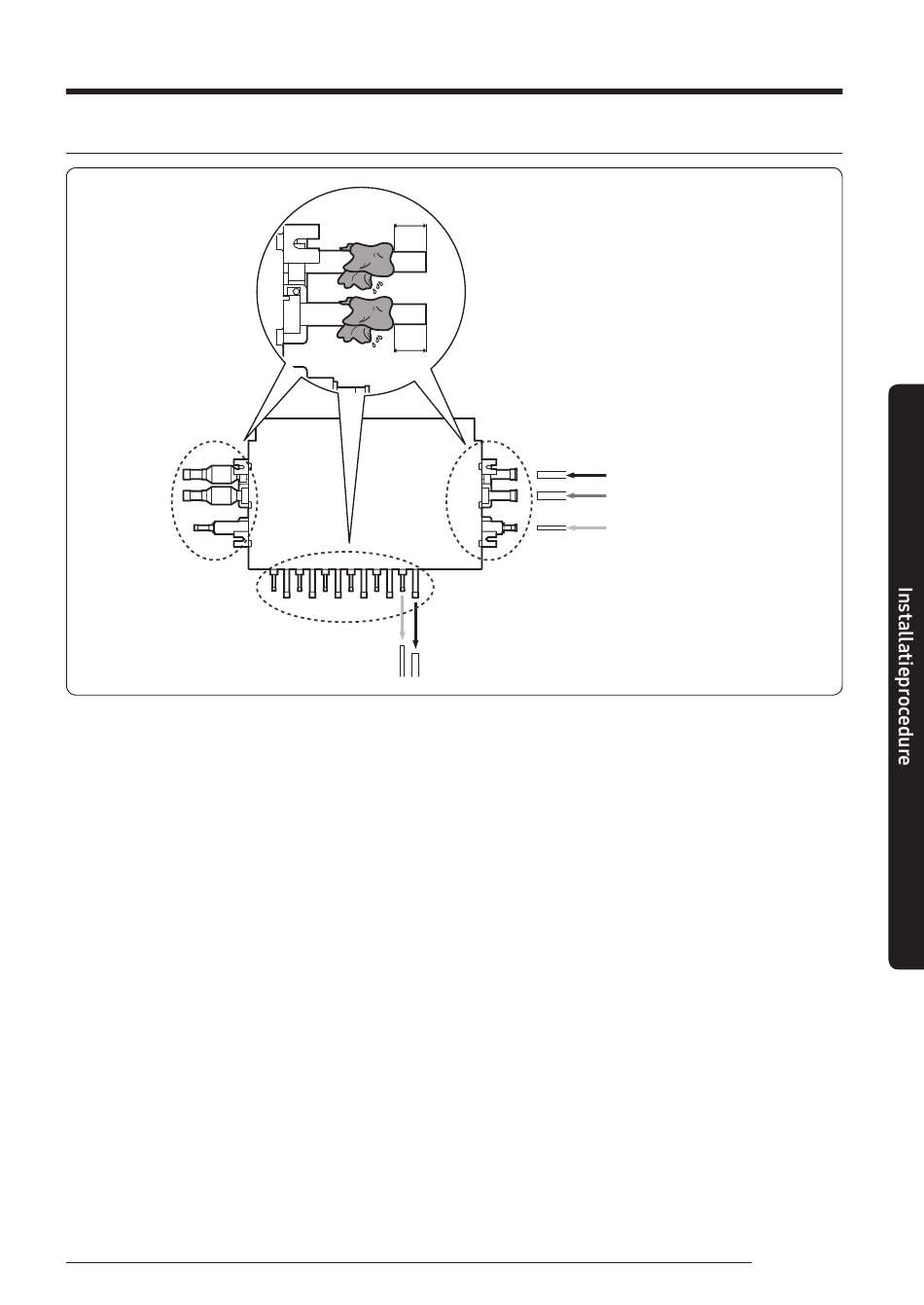

Hoe de pijpen te verbinden.
Beschermen met natte
handdoek tijdens het
lassen
※ Gebruik het bij het product meegeleverde patroonblad als er een MCU wordt geïnstalleerd.
※ Bescherm het product met een vlambestendige doek tijdens het lassen van de gaspijpen.
※ De standaard richting is ingesteld in de MCU als de MCU wordt aangesloten op buiteneenheden.
Las de koperen kap in elke hoge druk, lage druk en vloeistofpijpen als er in tegenovergestelde richting wordt geïnstalleerd.
70 mm
70 mm
Pijpverbinding naar binneneenheid
Vloeistof (lassen)
Gaspijp (lassen)
Pijpverbinding vanuit buiteneenheid
← Standaard richting van installatie.
Gaspijpverbinding met lage druk
(lassen)
Gaspijpverbinding met hoge druk
(lassen)
Vloeistofpijpverbinding (lassen)
