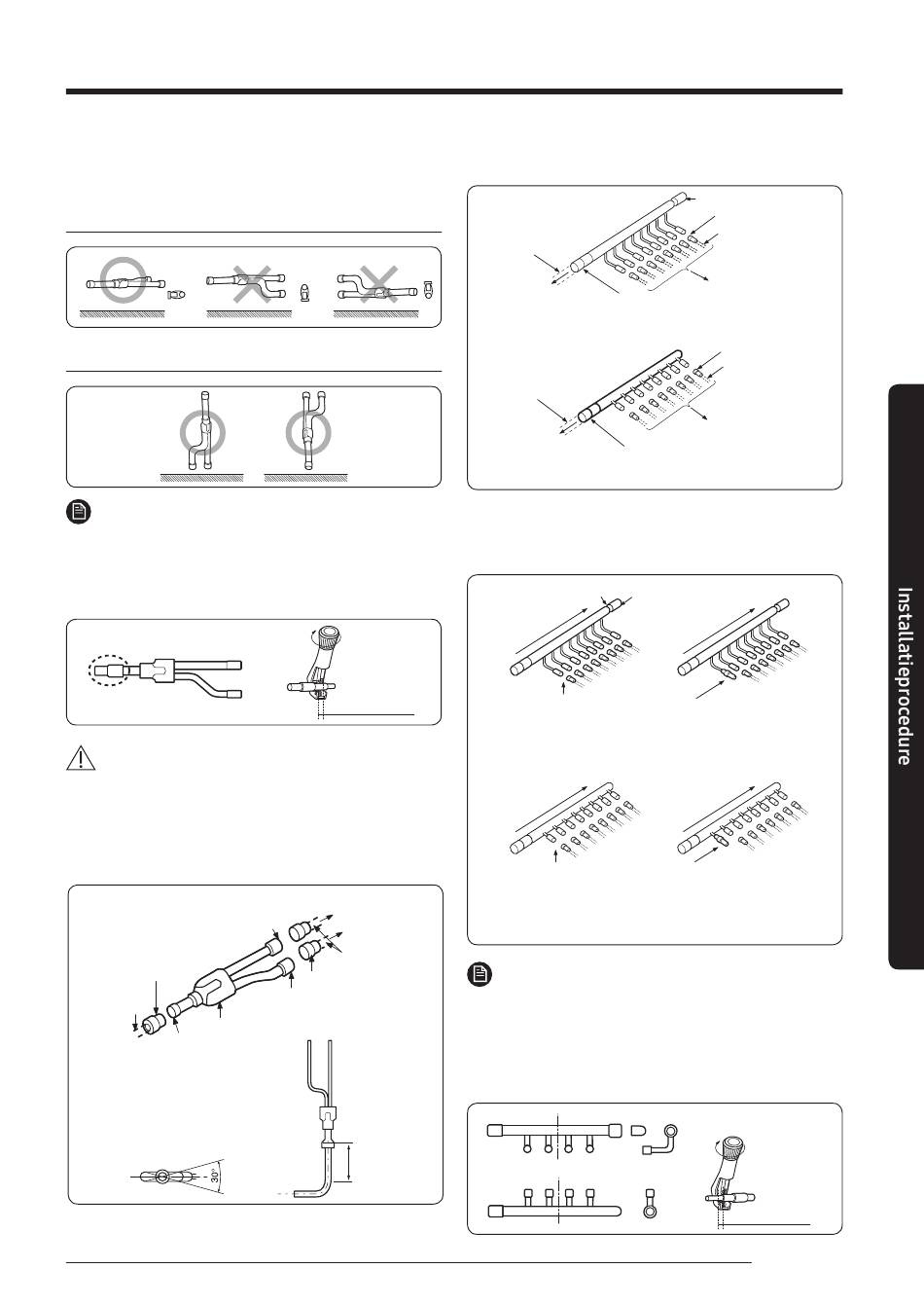

De aftakkingen installeren
De verbindingen van de aftakkingen moeten 'horizontaal' of 'verticaal'
worden geïnstalleerd.
Horizontale installatie
Verticale installatie
OPMERKING
•
Voor A~J type verbindingsaftakkingen: Sluit de verbindingsaftakking
aan op de verbindingspijp met de meegeleverde reductor.
•
Voor K~Z type verbindingsaftakkingen: Zaag het verbindingsdeel
van de verbindingsaftakking of meegeleverde fitting eraf volgens
de diameter van de verbindingspijp voordat u ze gaat verbinden.
OPGELET
•
Installeer de verbindingsaftakking binnen ±15° van de horizon of
verticale lijn.
•
Let erop dat de pijp niet verbogen is op het punt waar het moet
worden aangesloten op de verbindingsaftakking.
•
Houdt een minimum rechte afstand van 500mm of meer voordat
u de verbindingsaftakking gaat aansluiten.
Na aftakken
Fitting
Pijp
Gas-/vloeistofzijde verbindingsaftakking
Voor aftakken
Aansluiten op
binneneenheid
※ Installeer binnen ±15° van de horizon of verticale lijn.
Meer dan
10~15mm
Aansluiten op andere
verbindingsaftakking
of binneneenheid
Pijpverbinding
Fitting
Na aftakken
Minimum
rechte lijn
(langer dan
500mm)
De verdeelpijp installeren
1
Kies de redoctor die past bij de diameter van de pijp.
Pijp*
Naar
Fitting
buiteneenheid
<Vloeistofzijde>
Pijp*
Naar
Fitting
buiteneenheid
<Gaszijde>
※ Pijp: Apart gekocht artikel
2
Als het aantal aangesloten binneneenheden lager is dan er
poorten op de verdeelpijp zitten, dan moet u de ongebruikte
poorten afdekken met kappen.
Lasdeel Geleverd artikel
Aansluiten
op volgorde
⑧
①
Installeer de binneneenheden vanaf de grootste
naar de kleinste capaciteit; begin bij de inlaat
van de pijp.
<Vloeistofzijde>
Aansluiten
⑧
op volgorde
①
Installeer de binneneenheden vanaf de grootste
naar de kleinste capaciteit; begin bij de inlaat
van de pijp.
<Gaszijde>
OPMERKING
•
Voor A~J type verdeelpijpen:
Sluit de verdeelpijp aan op de verbindingspijp met de
meegeleverde reductor.
•
Voor K~Z type verdeelpijpen:
Zaag de meegeleverde fitting eraf volgens de diameter van de
verbindingspijp voordat u deze gaat verbinden.
Geleverd artikel
Fitting
Pijp*
Naar binneneenheid
Fitting
Pijp*
Naar binneneenheid
Aansluiten
op volgorde
Installeren
De ongebruikte poorten van verdeelpijpen
blokkeren.
* Houdt ongebruikte poorten van uit de buurt ①
om het vastzitten van olie te voorkomen.
Aansluiten
op volgorde
Installeren
De ongebruikte poorten van verdeelpijpen
blokkeren.
* Houdt ongebruikte poorten van uit de buurt ①
om het vastzitten van olie te voorkomen.
Meer dan 10~15mm
Nederlands
27
