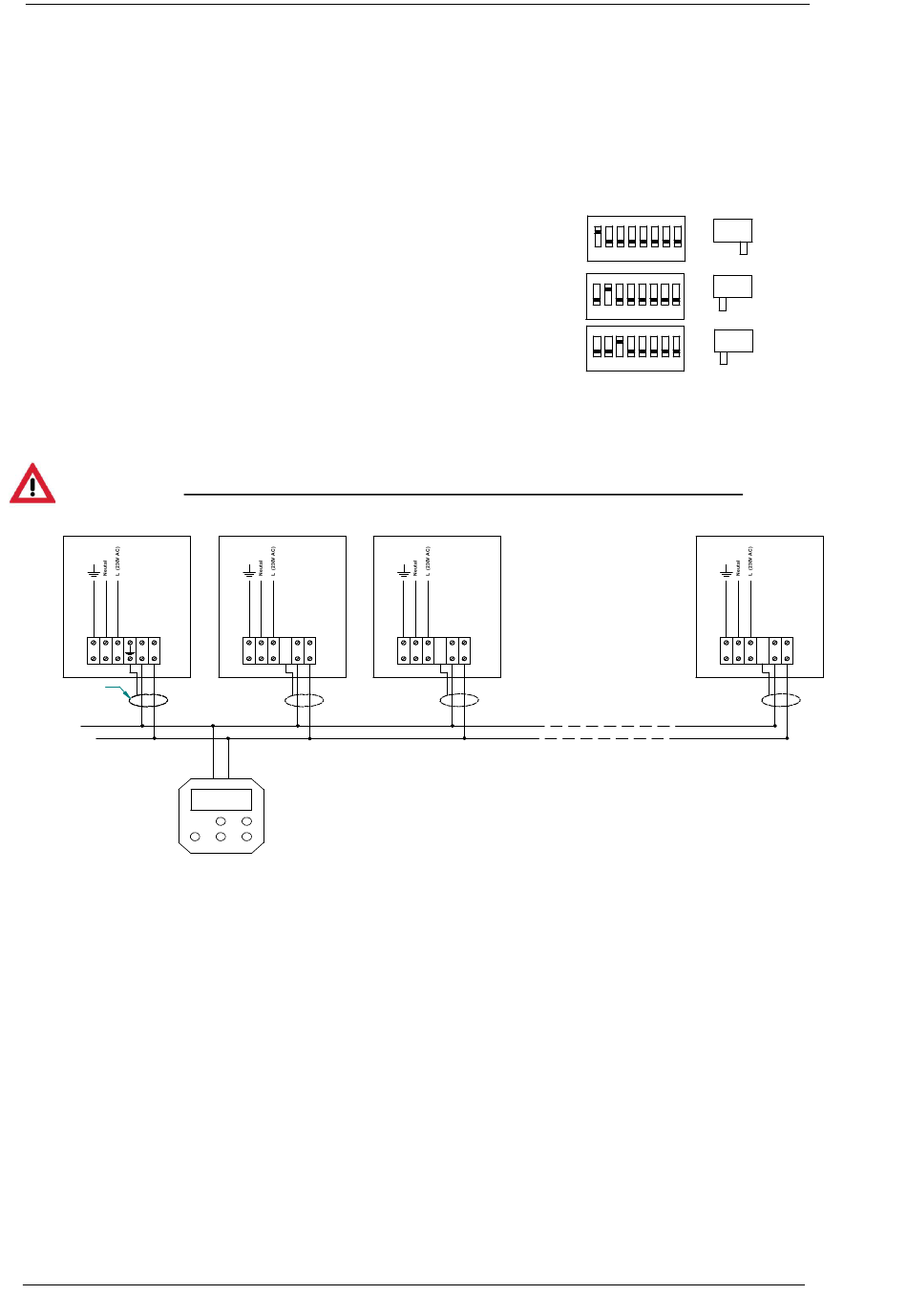

4.4 Meerdere toestellen op 1 thermostaat
De ruimte thermostaat kan tot 8 heaters aansturen. Het aansluiten is eenvoudig, maar dient wel goed
uitgevoerd te worden.
Gelet moet worden op:
Elk toestel moet een eigen nummer krijgen (in te stellen met de microschakelaar S2 in het
toestel)
Eén toestel moet het nummer 1 hebben. (dit toestel
verzorgd de communicatie) bij dit toestel moet ook het
kleine schakelaartje S3 op 1 staan, bij alle andere
toestellen moet S3 op 0 staan (zie figuur)
Tussen de toestellen onderling moeten de nummers 4
met de nummers 4 worden verbonden, en de nummer 5
met 5. Deze moeten niet kruislings verwisseld worden.
De functionaliteit van de thermostaat verandert niet door het
schakelen van meerdere heaters.
Na het veranderen van deze instellingen moet het toestel altijd eerst spanningsloos gemaakt worden
voordat de veranderingen actief worden.
Gebruik altijd de juiste bekabeling voor de thermostaat.
Specificaties: Signaal kabel, 1x2x0,8mm (afgeschermd en getwist; CAT5, AWG20), Maximale
lengte 200 meter, Afscherming alleen in het toestel aan de aarde leggen.
Heate r 1
1
2
3
4
5
Shield
Aardscherm
Erdschirm
Als de bekabeling te dun gekozen wordt zal het signaal te zwak zijn.
Als de bekabeling niet afgeschermd of getwist is, kunnen er EMC invloeden optreden bij langere
lengtes.
Houdt de thermostaat bekabeling altijd gescheiden van voedingskabels en andere 230V kabels.
Het niet volgen van deze richtlijnen kan ertoe leiden dat de installatie slecht functioneert en kan
eventueel zelfs leiden tot een defect in het toestel of thermostaat.
Communicatie fout:
Indien de thermostat niet goed kan communiceren zal deze in het display de melding:
"Check Heater Adres" geven. Controleer in dit geval de microschakelaars in de toestellen.
Ruimte thermostaat Multi Therm C
Heater 2
Heater 3
1
2
3
4
5
22° C
Check Heater Adress
1
2
3
4
5
Co m m unicatie b us:
2 draa ds; laa gspanning
S2
S3
ON
Heater 1
1
0
1 2 3 4 5 6 7 8
ON
Heater 2
1
0
1 2 3 4 5 6 7 8
ON
1
0
Heater 3
1 2 3 4 5 6 7 8
Hea ter 8
1
2
3
Ma x. 8 H eat ers
5
4
5
