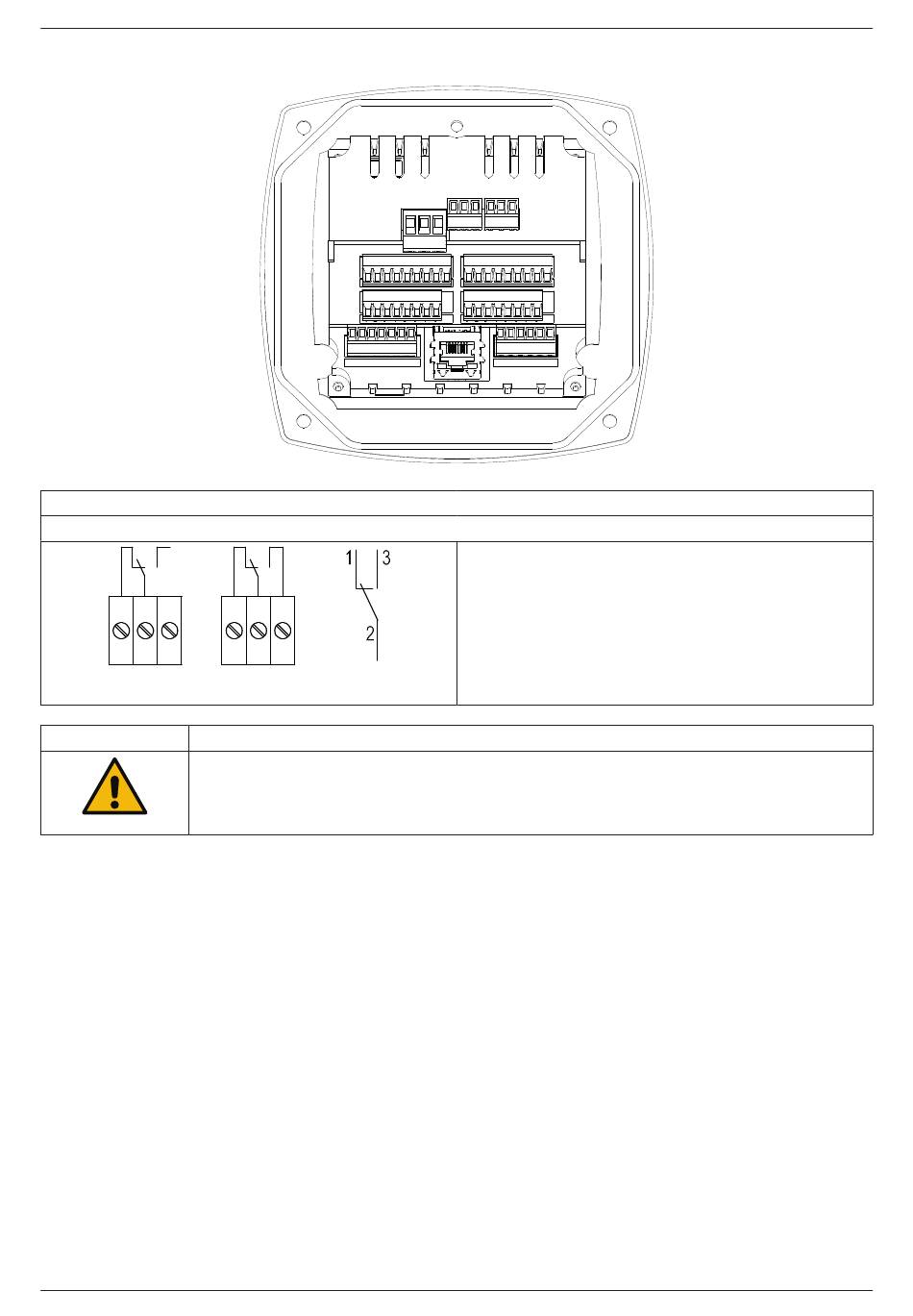

Aanzicht van de aansluitstekkers op de achterzijde van het apparaat.
Potentiaalvrij alarm wisselcontacten. Aansluitstekker A en B
Draaddoorsnede: 0,14 - 1,5 mm2 / AWG16 - AWG28
1 2 3
B
VOORZICHTIG!
Verschillende bedrijfstoestanden
NC (1) en COM (2) gesloten in de volgende bedrijfstoestanden:
- bij alarm
- bij sensorbreuk
- stroomuitval
Belasting van de potentiaalvrije alarmcontacten:
min. schakelstroom
max. schakelspanning
max. schakelstroom
contactmateriaal
METPOINT
BDL compact
®
1 2 3 4 5 6 7 8
B1
1 2 3 4 5 6 7
A1
1 2 3 4 5 6 7
1 2 3 4 5 6 7
D
1 2 3
A
10 mA
250V AC / 30V DC
(volgens VDE) 3 A
AgNi (zilver nikkel)
Installatiehandleiding en gebruiksaanwijzing
C
B
A
1 2 3 1 2 3
PE
L
N
9
1 2 3 4 5 6 7 8 9
B2
8
1 2 3 4 5 6 7 8
A2
1 2 3 4 5 6
1 2 3 4 5 6
E
1 = NC = Normally Closed
2 = COM
3 = NO = Normally Open
