Op de dag montage (grote clip)
1
Op de dag montage (kleine clip)
2
De afdekkappen aanbrengen
3
Technische wijzigingen voorbehouden

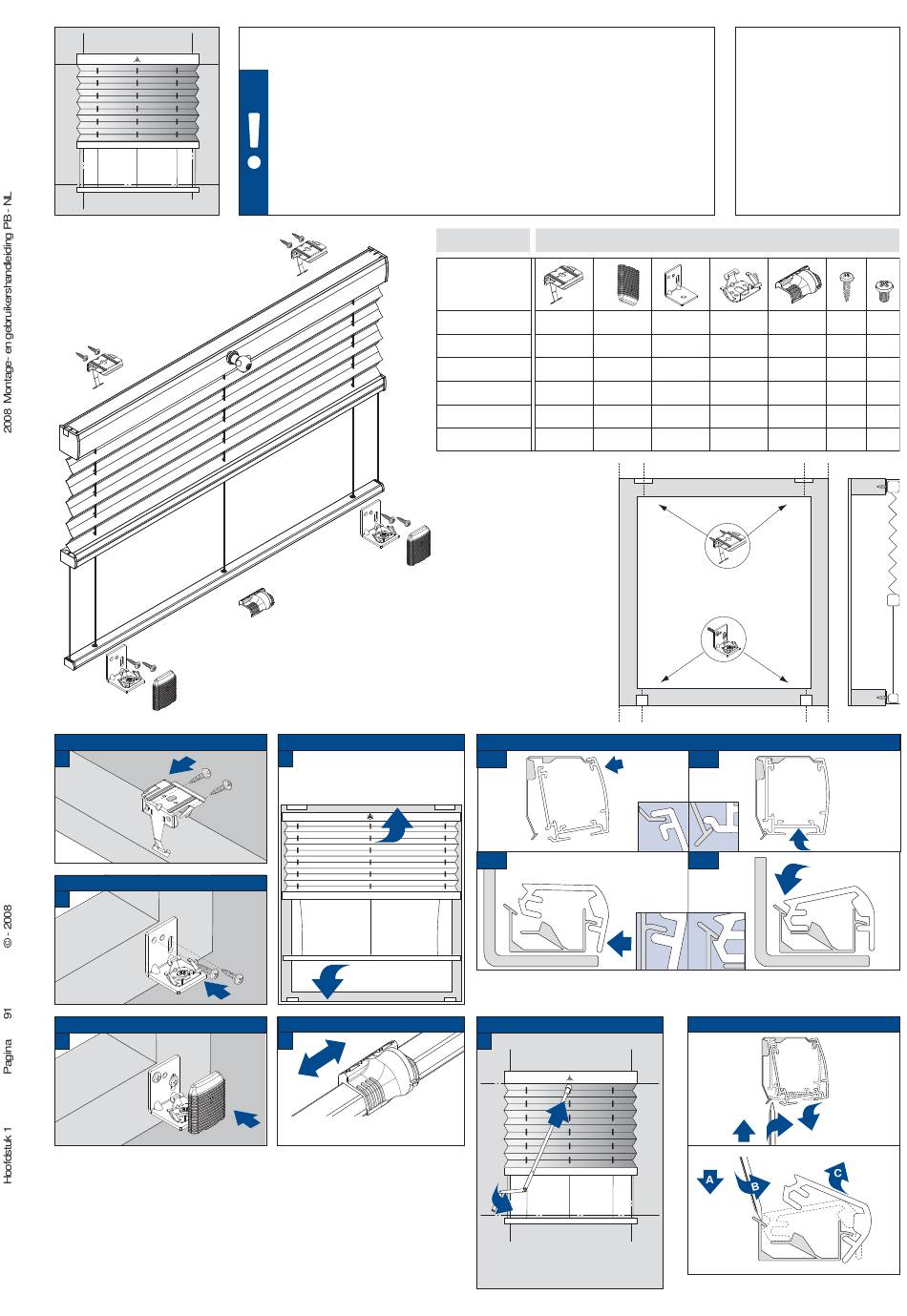

Montage op kozijn/wand [F1] op de dag
- Voorkom dat het product bij het openen met een scherp mes
wordt beschadigd!
- Montage: gebruik schroevendraaier maat 2 (POZIDRIVE),
of schroefmachine afgesteld op het laagste koppel.
- Raildemontage: gebruik een platte schroevedraaier van maximaal
6mm breed.
- Alleen de orgineel bijgeleverde speciale schroeven gebruiken.
- Te dikke schroefkoppen verhinderen het goed inklikken.
Montagevolgorde
4
Noot: Evt. voor het
vastklikken de staalkabel
ontspannen.
A
B
Staaldraad spanning
5
Naar rechts of links schuiven om koorden/
staaldraden te spannen of ontspannen
Productbreedte
Aantal onderdelen
0 - 80 cm
3
81 - 115 cm
4
116 - 150 cm
5
151 - 185 cm
6
186 - 220 cm
7
221 - 230 cm
8
Volgorde voor vastklikken van de rails
4-A1
4-B1
Bediening
6
A
B
Plaats voor het openen en sluiten het uiteinde
van de draaistang op de draaiknop van de rail
en draai hem naar rechts/links.
Model
PR10/15
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
x
max. 70 cm
X=5 cm
x
max. 70 cm
4-A2
4-B2
Demontage
B
A
1
12
3
1
16
4
1
20
5
1
24
6
1
28
7
1
32
8
x
x
C
