Op de dag montage (kleine clip)
1
Op de dag montage (grote clip)
2
De afdekkappen aanbrengen
3
Technische wijzigingen voorbehouden

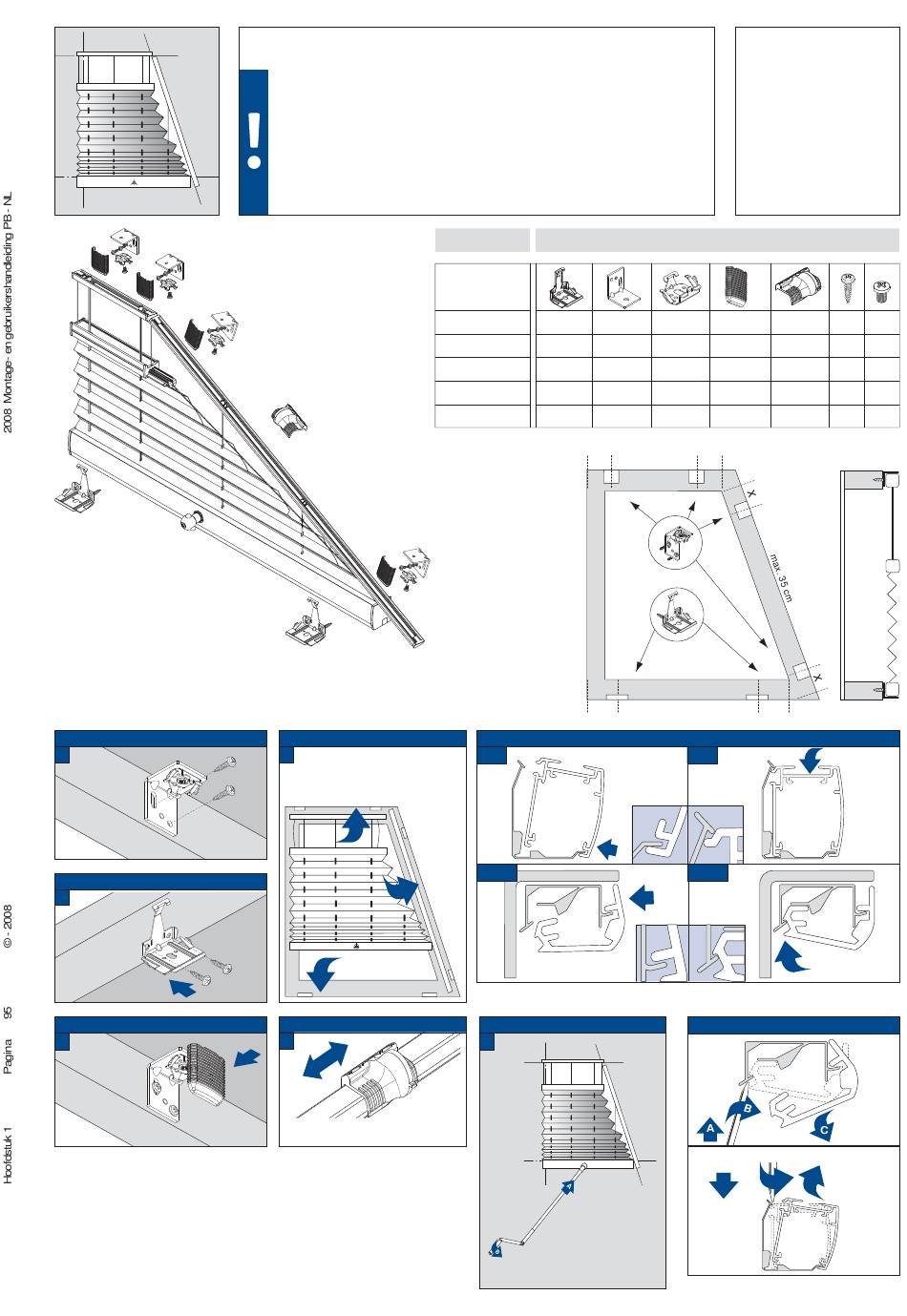

Montage op kozijn/wand [F1] op de dag
- Voorkom dat het product bij het openen met een scherp mes
wordt beschadigd!
- Montage: gebruik schroevendraaier maat 2 (POZIDRIVE),
of schroefmachine afgesteld op het laagste koppel.
- Raildemontage: gebruik een platte schroevedraaier van maximaal
6mm breed.
- Alleen de orgineel bijgeleverde speciale schroeven gebruiken.
- Te dikke schroefkoppen verhinderen het goed inklikken.
Montagevolgorde
4
Noot: Evt. voor het vastklikken de staal-
kabel ontspannen. Na het vastklikken,
afdekplaatje op de onderste clips zetten.
B
C
A
Staaldraad spanning
5
Naar rechts of links schuiven om koorden/
staaldraden te spannen of ontspannen
Productbreedte
Aantal onderdelen
0 - 80 cm
2
81 - 115 cm
3
116 - 150 cm
4
151 - 220 cm
5
221 - 230 cm
6
x
x
Volgorde voor vastklikken van de rails
4-A1
4-B/C1
Bediening
6
Plaats voor het openen en
sluiten het uiteinde van de
draaistang op de draaiknop
van de rail en draai hem
naar rechts/links.
Model
PR60/65
PR61/66
var
var
var
var
var
var
var
var
var
var
var
var
var
var
var
x
max. 35 cm
X = 5 cm
x
max. 70 cm
4-A2
4-B/C2
Demontage
B
A
1
var
var
1
var
var
1
var
var
1
var
var
1
var
var
C
