MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Gebruiksaanwijzing
Veiligheidsrelais
In het ontwerp van de COMPOSER PRO-XL zijn zogenaamde veiligheidsrelais
geïntegreerd, die het apparaat bij een eventuele stroomonderbreking of
bij defecten in de stroomvoorziening automatisch naar de Bypass-modus
overschakelen. Bovendien dienen deze relais als inschakelvertraging,
om gevaarlijke knakkende geluiden bij het inschakelen van het apparaat
te onderdrukken.
Symmetrische in- en uitgangen
Die BEHRINGER Dynamiekprocessoren uit de PRO-XL-serie hebben elektronisch
servo-gesymmetreerde in- en uitgangen. De automatische servofunctie herkent
asymmetrische aansluitingen en schakelt het nominale niveau intern om,
zodat er geen niveauverschillen optreden tussen het in- en het uitgangssignaal
(6-dB-correctie).
◊
De volgende handleiding laat u als eerste met de bedieningselementen
van het apparaat kennis ma ken, zodat u alle functies leert kennen.
Bewaart u de handleiding na lezing alstublieft zorgvuldig, zodat u deze
altijd bij de hand heeft, wanneer u nog eens iets wilt overlezen.
1.1 Voordat u begint
1.1.1 Levering
Teneinde een veilig transport te waarborgen, zijn de COMPOSER PRO-XL,
de AUTOCOM PRO-XL en de MULTICOM PRO-XL in de fabriek zorgvuldig ingepakt.
Mocht de doos desondanks be schadigingen vertonen, kijkt u dan direct of de
buitenkant van het apparaat beschadigd is geraakt.
◊
Stuurt u het apparaat bij eventuele beschadigingen NIET aan ons terug,
maar neemt u zo snel mogelijk eerst contact op met uw dealer en het
transport-bedrijf, aangezien elke aanspraak op vergoeding anders
teniet kan worden gedaan.
1.1.2 Installatie
Zorgt u alstublieft voor voldoende luchttoevoer en zet de dynamiekprocessor niet
op een eindtrap of in de buurt van een verwarming neer, om oververhitting van
het apparaat te voorkomen.
◊
Voordat u het apparaat op het stroomnet aansluit, dient u eerst
zorgvuldig na te gaan of uw apparaat op de juiste voedingsspanning
is ingesteld:
De zekeringhouder aan de bus voor de netaansluiting heeft 3 driehoekige
markeringen. Twee van deze driehoeken staan recht tegenover elkaar.
Uw apparaat is op de naast deze markeringen staande bedrijfsspanning
ingesteld en kan worden omgeschakeld door de zekeringhouder 180° te draaien.
LET OP: Dit geldt niet voor exportmodellen, die bijv. alleen voor een
netspan-ning van 115 V zijn ontworpen!
◊
Wanneer het apparaat op een andere netspanning wordt ingesteld,
dient er een andere zekering te worden geplaatst. De specificaties
vindt u in het hoofdstuk "Specificaties".
◊
Doorgebrande zekeringen dienen absoluut door zekeringen van de
juiste waarde te worden vervangen! De specificaties vindt u in het
hoofdstuk "Specificaties".
Het apparaat wordt door middel van de meegeleverde netkabel met
apparaatstekker aangesloten. Deze voldoet aan de nodige veiligheidseisen.
◊
Let u er alstublieft op, dat alle apparaten geaard dienen te zijn.
Voor uw eigen veiligheid dient u in geen geval de aarding van de
apparaten c.q. de netkabels te verwijderen of onklaar te maken.
1.1.3 Garantie
Neemt u alstublieft even de tijd om de volledig ingevulde garantiekaart binnen
14 dagen na aankoop aan ons terug te sturen, aangezien u anders de uitgebreide
garantie verliest. Het serienummer is aan de bovenkant van het apparaat te
vinden. U kunt zich desgewenst ook online via onze internet-site (behringer.com)
bij ons laten registreren.
1.2 Het handboek
Dit handboek is zodanig gestructureerd dat u overzicht houdt over de
bedienignselementen en tegelijk uitgebreide informatie over het gebruik ervan
krijgt. Om ervoor te zorgen dat u de verbanden snel doorziet, hebben we de
bedieningselementen naar hun functie in groepen bij elkaar gezet. Mocht u meer
uitleg over een bepaald onderwerp wensen, bezoek dan onze website behringer.
com. Daar vindt u bijvoorbeeld een beschrijving van de toepassingen van
effect- en regelversterkers.
2. Bedieningselementen en
Aansluitingen
In dit hoofdstuk geven we een beschrijving van de verschillende bedienings-
elementen van uw dynamiekprocessor. Alle regelaars en aansluitingen
worden uitgebreid beschreven en er worden handige tips over de toepassing
ervan gegeven.
De COMPOSER PRO-XL en de AUTOCOM PRO-XL hebben twee identiek
opgebouwde kanalen, de MULTICOM PRO-XL heeft er zelfs vier.
MDX1600
MDX2600

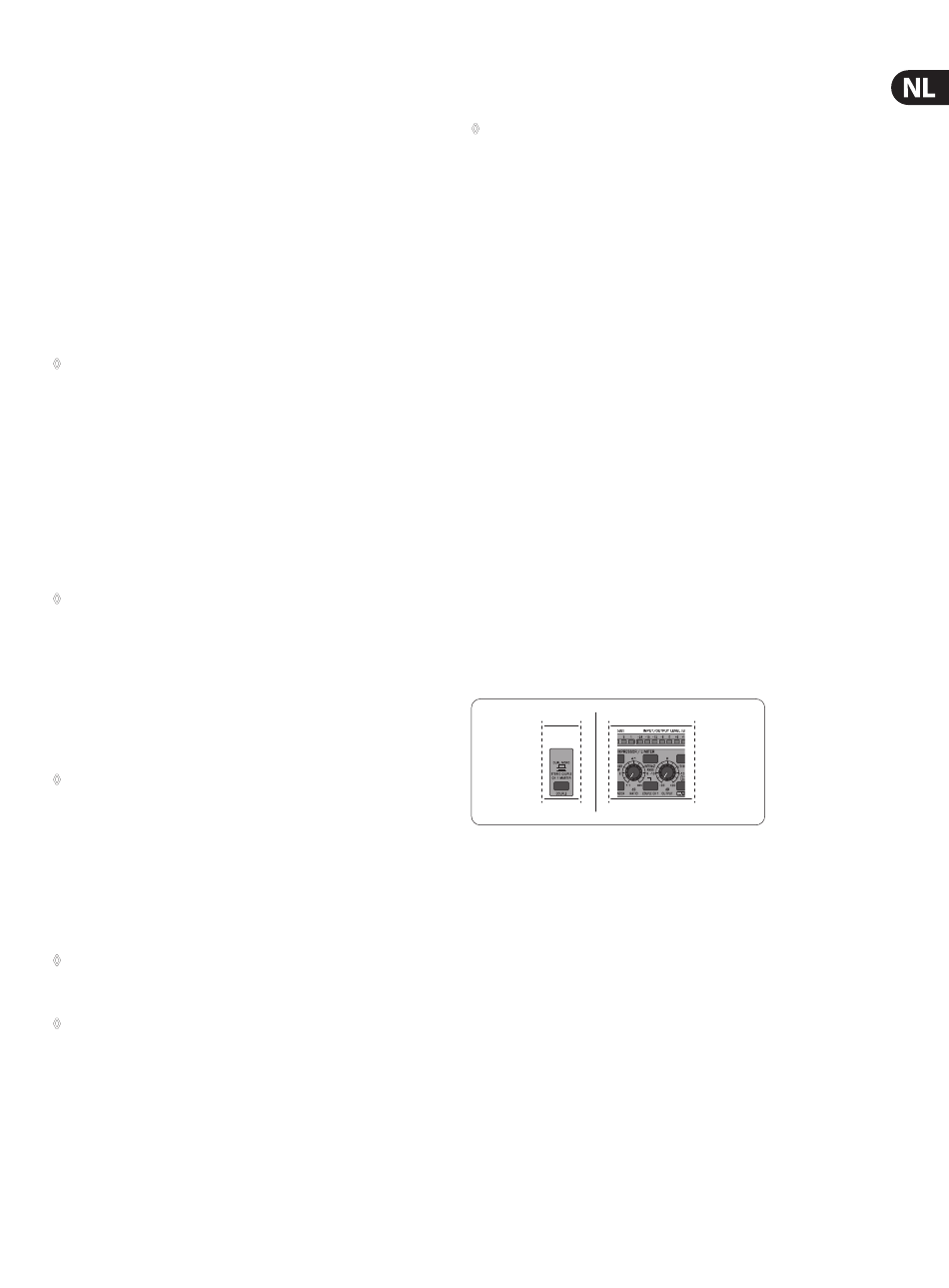

Afb. 2.1: Verbinding van de kanalen met de COUPLE-schakelaar
(1) Bij ingedrukte COUPLE-schakelaar zijn de kanalen gekoppelt. De besturing
wordt door de controle-elementen van kanaal 1 geregeld, waarbij het
besturingssignaal uit de energie van de twee Sidechain-kanalen wordt
afgeleid (True-Stereo-som). Bij het activeren van de COUPLE-schakelaar
worden daarom behalve de IN/OUT-, SC EXT-, SC MON-, LO CONTOUR-, TUBE-,
DE-ESSER-, MALE-, ENHANCER- en I/O-METER-schakelaar en de OUTPUT-,
DE-ESSER LEVEL en ENHANCER LEVEL-regelaar alle schakelaars en regelaars
van kanaal 2 buiten werking gesteld. Bij model MDX4600 stuurt in de
gekoppelde modus kanaal 3 dus kanaal 4.
